Mini LED 背光技術專題研究報告

    目前LCD行業疲態下，新興技術或?qū)�帶�?lái)新氣息。而其中Mini LED廣受關注，未來有望推動顯示產品升級以及技術多元化發展。

    隨著LED產業技術的成熟和工藝的提升以及材料成本的下降，未來Mini LED BLU 方案的成本依然有較大的下降空間。

    未來Mini LED 背光技術將成為新一代LCD 電視高階產品的發展方向，預計2~3年內，搭載Mini LED 背光的電視產品將迎來快速成長。而LCD 顯示產業通過結合LED產業，共同提升產業參與度和技術成熟度，未來可實現雙贏局面。

    隨著Mini LED成本的下降以及市場對高端大屏顯示需求的增長，Mini LED 背光顯示技術有望迎來快速的發展期。未來在高端液晶電視市場，特別是55”及以上大尺寸4K 以及8K的產品市場有望逐步普及。

    Mini LED在顯示器上已實現十多款產品量產及上市，主打電競及專業顯示兩個方向，產品定位高端，售價較高，市場規模比較有限，現有顯示器量產品中以臺系品牌為主。

    專題內容摘錄：

    目前LCD行業疲態下，亟待新技術和產品的創新帶來新氣息，而其中Mini LED廣受關注，未來有望推動顯示產品升級以及技術多元化發展，目前Mini LED以背光應用和自發光顯示兩個技術方向發展。

    Mini LED又名”次毫米發光二極管”，其具體定義沒有統一的標準。顧名思義，Mini LED是指芯片尺寸小于傳統LED的產品，但結構相通；從LED芯片的角度來看，目前行業內一般把100~200微米的LED芯片稱為Mini LED。Mini LED目前有兩個發展方向，一是自發光顯示，二是搭配液晶顯示屏，應用于背光模組。

    根據Mini LED的制作工藝，產業鏈主要涉及到芯片，封裝和驅動，Mini LED芯片規格寬泛，芯片廠商參與門檻不高，國內廠商的市場集中度不斷提升，同時芯片的高精度帶來固晶工藝的難度加大，更高精度固晶基板及固晶設備將成為這一工藝難點的桎梏，LED芯片的數量則越來越多，芯片轉移的方案是影響效率的最關鍵因素。

    目前中國大陸面板廠商、臺灣面板廠商均在積極開發Mini LED on glass的背光產品，伴隨著面板技術的革新，下游品牌廠商在背光技術上也不斷探索，越來越多的品牌廠商對于Mini LED電視背光技術進行積極的布局，品牌陣營逐步擴大。隨著LED產業技術的成熟和工藝的提升以及材料成本的下降，未來Mini LED BLU 方案的成本依然有較大的下降空間。預計未來在高端液晶電視市場，特別是55”及以上大尺寸市場有望逐步普及，從而成為終端售價為1000美金以上的中高端液晶電視的主流配置。

    PM Mini LED 背光電視：已開始量產，當前市場規模有限，但品牌陣營不斷擴大，預計到2023年P(guān)M Mini LED BLU 電視產品規模將達360萬臺，在全球平板電視市場中的滲透率達到1.5%，而到2025年將快速增長到900萬臺以上。

    AM Mini LED背光電視：以面板廠主導，預計2020年底有望實現量產，面板廠商參與積極性高。隨著未來工藝的成熟以及良率的提升，成本優勢逐漸凸顯，出貨規模有望超越PM Mini LED 背光電視。預計2025年AM Mini LED背光電視的出貨量將達到760萬臺。

    Mini LED背光顯示器：目前應用有兩大方向, 專業顯示及電競顯示，均為高端顯示，終端需求都處于蓬勃發展階段，Mini LED的主要優勢高對比，高色域空間, 可以很完美的符合高端顯示對于畫質的要求。上游產業鏈開發意愿也較為強烈，Mini LED的背光成本也在逐年降低，2020年同比有比較大幅的下滑，隨著產業鏈的逐漸成熟，未來市場規模及滲透率都將進一步擴大。

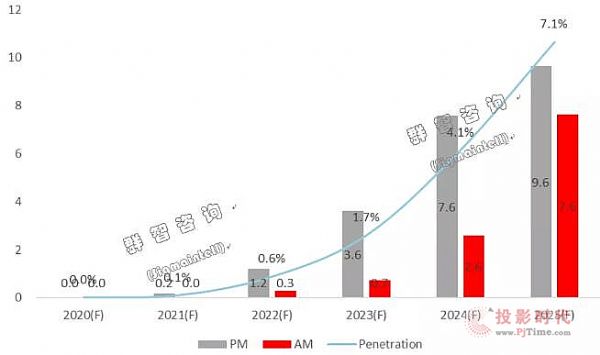

    Figure 19 Mini LED BLU TV Shipment volume and Penetration Trend (Unit: Msets,%)
