四百萬影院第二篇之面積、布局與環繞聲

投影幕的安裝與調聲

    前幾天筆者曾和網友們分享了一位發燒友花400百萬打造的家庭影院，不過上回講到剛完成組裝的 236" 透聲幕，暫時安放在地上，今天要為您介紹的就是把投影幕掛到音箱前面去了。但有一個非常重要的工序要先完成，方可把拉個巨幕掛上去。

    調聲

    放上投影幕之前，先把前面三只主聲道音箱效果調校好，方可以把投影幕掛上，因?yàn)橥队澳皇菍儆诠潭�幕，加上超巨形，不可能輕易移動，所以必需調好聲效或所需最佳角度，先把透聲幕掛上。

    經過細心調校的程序，音箱調校到合適的角度，確保不需要再移動音箱，就把透聲投影幕掛上去。

    這個房間完成后是約1000尺面積，要做到聲音效果達到收放自如的程度，必需要在結構上花大量功夫和心思，而隔音或吸音物料，房間結構，或是音響器材質素，都是扮演著重要角色。這個400萬影院工程，是由國內Epos工作室和米樂中國 一起合作打做，對聲學工程和聲學物料非常熟識的Epos，是負責今次整個工程技術和設計。Epos除了為很多家庭影院發燒友建做發燒房外，就連上海杜比實驗室和 聯想 官方影音視聽室，都是邀請Epos來設計打做，可見他受到認同的程度。

天花板及隔音處理

油性掛件天花

    圖中畫面，是站在房間的中間位置拍攝，身后是今日的投影幕位置，而正前方是他日擺放投影機位置的方向。這個假天花是用上了很多心血在內，因?yàn)檫@個天花，先天有排水管，水管不時會有大量水排放，喉管發出很多不必要的排水雜音，Epos 用分貝器錄得這一些喉管，在最?lèi)毫拥那闆r下，居然有高達100分貝的雜音出現，于是他設計這個假天花時，以四層三文字隔音方式建做這個假天花，而且以油性掛件方式，把假天花和水泥層分隔開，達到隔絕這些雜音效果。

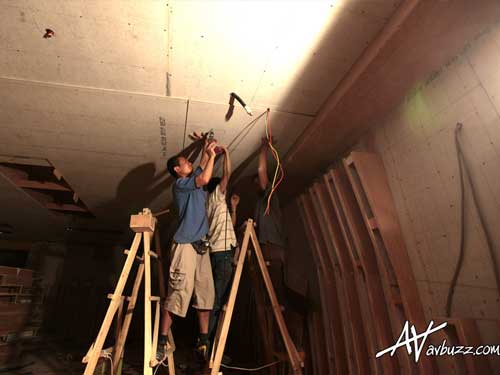

    圖為工人正以FC板進行封頂?shù)膶?shí)況，F(xiàn)C板又名纖維水泥加壓板，板材是以萬噸壓機加壓而成，好處是密度極高，由于她無吸收能力，所以常用作為隔聲材料，也能抗風化，屬于不燃性質物料，用火直接燃燒，也不會產生有毒氣體。就算擺放在長期濕氣大的地方，依然能保持其隱定性，不會澎漲變形。

    在家庭影院用途上，她比石膏板更優勝之處，是她不會產生石膏板的薄板共震效應。以上優點，就是Epos選用FC板，放在這個房間的主要理由，但FC板售價可是石膏板的兩倍啊~~

    接下來，我們來一個大轉身，現在身處位置，身后是屬于投影機位置，正前方就是投影幕的位置。

    大家也應該見到墻身上有幾個長方型孔，這是他日放上音箱的位置，為日后放入音箱后，再把透聲投影幕蓋上去使用的。

    再走到靠近投影幕那一邊，去看清楚一下這一些龍骨的樣子。Epos第一日來到工地視察時，單是和工人交談，所發出的聲音，就像在大大的山洞叫喊一樣，拍打手掌所發出的聲音，更加可清楚見到問題有多大，Epos當然要把這一些問題利用結構物料完全解決吧。

    而圖中可見，工人正剛開始為墻身，建做一格一格結構的龍骨，作為放入吸音綿固定位置。

    歐盟吸音棉

    圖中所見，龍骨內粉紅色吸音綿，并不是一般所用的吸音綿，Epos所采用是屬于歐盟吸音綿，好處是她的密度比重準確，所以沒有空腔效應，吸收聲音的程度，比普通吸音綿準確好多，對Epos操控聲音變化有主導作用，而且這個物料無毒性，屬于綠色環保物料。

    還記得這位發燒友家的房的正墻，即擴散板背后，同樣都有工地的龍骨，也同樣在龍骨內填滿吸音綿，但最大的不同是我所用的只是普通玻璃綿(黃色)，我還記得裝修工人完工后，要用火水清洗他們的手，因?yàn)榇罅坎ＡЬd留在他們的手上，有部份玻璃綿會插在他們的皮膚表面，使他們痛的呢~~~而Epos所用的是歐盟吸音綿，就沒有這個問題了。

    這圖中所見位置，是投影機和后中置音箱位置。

    圖中就是Epos所用上，屬于無毒性，綠色環保物料，歐盟吸音綿。

擴散陣列與封口

擴散陣列

    圖中所見，是屬于身后是投影機，前面是投影幕的位置，現在我們要留意兩邊側墻的結構。在視覺上是一條條粗木條所做成，但留意粗木條并不是以實心木所做成，而是用間格方式組成。這個結構，Epos稱為擴散陣列，意思是利用擴散體組成陣列，很多人都用過，但Epos所用的擴散體，有別于普通的擴散體，他是針對現場而度身訂做的。

    擴散體是Epos畫圖給工人現場打做，而且擴散體是闊窄不一的形態，加上每一格中空的位置，最后會放入剛剛提到過的歐盟吸音綿，每一格都會填得滿滿，而當填滿后，就會以微孔吸音板封口，而左右兩邊再包上一層聚脂纖維。

    封口

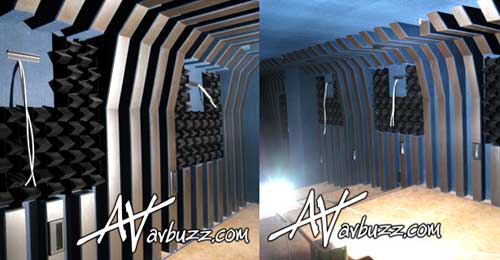

    圖中所見，就是擴散陣列正面封口所用的微孔吸音板，而左右兩邊和墻身其他位置，再用藍色聚脂纖維貼上，大家也會見到擴散陣列行與行之間是一行凸一行凹，而且有不同角度的擴散面，不像我家所用的一條木條直上直落，Epos這個做法，目的是為了對付來自不同聲音頻率，擴散陣列的好處，就是又可吸收，又可反射之用。

    拍攝這圖片時，剛好天花位置的 擴散陣列 放入歐盟吸音綿，所以大家可見到填入粉紅色吸音綿的樣子，當所有中空的擴散陣列填滿后，就會封板。

    現在背靠投影幕，面向投影機再影一張呢~~~~

    以這張圖中所出現的工人作為比例，大約可猜想到盡頭的投影機和身后的投影幕距離很遠，而同樣可以猜想到左右兩邊墻距是多小。

    裝修工人也是依照Epos的要求而做，擴散陣列完成品，充滿藝術氣色，就連裝修工人也覺得有很大的滿足感。

    音箱

    講完擴散陣列之后，接下來留意右手邊墻身有長方洞，是用作放置左中右三個主聲道和兩個低音炮之用。這幅墻是以?xún)蓪铀�泥磚所建成，再在上面加上一層無吸收能力的FC板。建做這幾組音箱室，可以達到分隔各自音箱，不會互相影響到對方。

置音箱和低音炮的安裝

環繞聲部分

    現在講返現場環境，當墻身都一一安裝好 擴散陣列 和 聚脂纖維后，工作人員就可以一一把音箱放上。

    圖中可見，每個音箱都擁有屬于自己的音箱室，利用全無吸收能力的FC板作為間隔，確保音箱和音箱之間，互相不受影響。眼前所見的音箱，并不是就這么簡單放上就可以，首先要把歐盟吸音綿填滿音箱室，然后再在每一個音箱的底部，放上四粒特制的軟腳，作為化震之用。

    化震腳

    圖中所見，就是音箱跟來的化震腳，安裝時候，絕不是釘死在音箱底部，而是利用音箱本身的重量，去壓實這四�；�震腳，當音箱運作時，來自單元活塞式推動時，化震腳起了吸啜的效果，留意化震腳的作用，并不是死力去拉停音箱，而是以吸啜力度，去化解來自單元的震動，有點像我國太極的理念�；�震腳本身不會發力，反而是音箱單元自己在推和拉所發出的反向力，我自己好喜歡這個理念，我回香港也打算一試這一個化震方法。

后置和后中置音箱工程

高份子擴散模塊

    三只前置音箱和低音炮的放置方式就講完了，接下來就是后置和后中置音箱的工程了。

    圖為未接上音箱時候的樣子，可見所有接線都收藏在墻身后面，一直通到操控室。當墻身安裝好 擴散陣列 和 聚脂纖維后，后置和后中置音箱并不是直接安裝上墻身就算。Epos由美國訂購了一款名為高份子擴散模塊，就是圖中所見，這款 高份子擴散模塊，是專利設計，黑色的傾斜角模塊，是四個傾斜角一組。

    乒乓效應

    透過圖中可見，總數合共十個后置和后中置音箱位置，在每一個音箱的靠墻位，Epos都安排裝上高份子擴散模塊，目的是把直接聲，轉化成 漫反射，留意名詞是漫，不是快的慢，是漫無目的漫，留意左右兩排后置音箱，房間闊約 7米，兩排的后置音箱是互相面對面的擺放，她們自己所發出的直接聲，會直接影響到對方，有來有往，Epos稱之為乒乓效應。為了針對這個不良效果，高份子擴散模塊就是把這一些直接聲，利用傾斜角來打散。

    一組一組的 高份子擴散模塊，由工人安裝到墻身上，最后就可以把后置或后中置音箱掛上墻身上面去了。

    投影機身邊的一對后中置音箱，就是如圖的安裝在這個位置上。而這個位置，也是最大一幅 高份子擴散模塊。

    13.2環繞聲

    心水清的朋友，看過以上的圖片和文字后，應該心算到這個房間所用的環繞聲系統，一共是用上了 13.2了吧。她們分別是用上了前置三只音箱，兩個低音炮，后置八只音箱，和后中置一對音箱。這款音箱正是早前在國內展示過的 Procella Audio 音箱系統，Procella Audio是美國DTS總公司指定專用鑒聽音箱 , 而DTS所訂下的音箱標準，比THX標準更高。

    殘響時間

    電影院是有殘響標準，可容范圍是 0.8秒至1秒，超出的話就不合格。還記得這個工地最初的回音是很大的嗎?經Epos利用聲學工程，作針對性施工后，所量出來的殘響數據是  0.33 秒。Epos自己當然是滿意這個效果吧，透過以下這圖，大家可見到左邊四只后置和兩只后置音箱所擺放的最后位置。而兩只后中置音箱之間，大家也可隱約見到那部運作中的投影機吧。

    到此為止400百萬打造的家庭影院之面積、布局與環繞聲的介紹篇就結束了，以后的時間會紛紜和大家分享一下這個236"幕所使用的投影機。這款投影機到底會是哪一款呢？這個房間長約15米，究竟那一款投影機，是可以投放236"畫面，依然提供到足夠陽光感呢?歡迎繼續關注投影時代網為您帶來的后續報道。
