投影機也能DIY? 網友分享DIY投影機全過程

DIY投影機之首先要做好規劃

    DIY這個詞相信很多朋友對它已經相當熟悉了，其實它是“Do It Yourself”的縮寫，意思就是自己動手做一些自己非常喜歡的一些東西，即可以享受整個過程，又可以節省很多不必要的開支。而在投影機被廣泛普及的今天，消費者對于投影機也有了更加深入的了解，那么您有沒有想過自己DIY一個投影機呢？答案一定是肯定的。

    今天就為廣大網友們展示一下：一位資深的DIY網友“najera”和大家一起分享的他的DIY投影機的全部過程。這款機器的作者用了將近三個多月的時間，使用材料方面，一會大家從下面的圖中也可以看到，其實都是一些非常簡單的材料。值得一提的是，DIY的整個過程非常地詳細，可以說是一部非常好地DIY教材。可能有些朋友已經等的有些不耐煩了吧，不要著急，還有一件事情要交待一下，那就是在DIY之前，首先要把需要的一些材料和細節都規劃好，真正動起手來的時候才會一帆風順。

    下面趕緊一起來看DIY的全部過程吧。

機箱正面圖紙

機箱側視圖紙

機箱內部設計圖

制作機箱的外殼

    規劃好了之后，心中應該有一個大概的印象。接下來的第二步就是開始做機箱。不過，也必須得先把機箱的大小以及各個部件的位置都設計好，為下一步的安裝做好充足的準備。

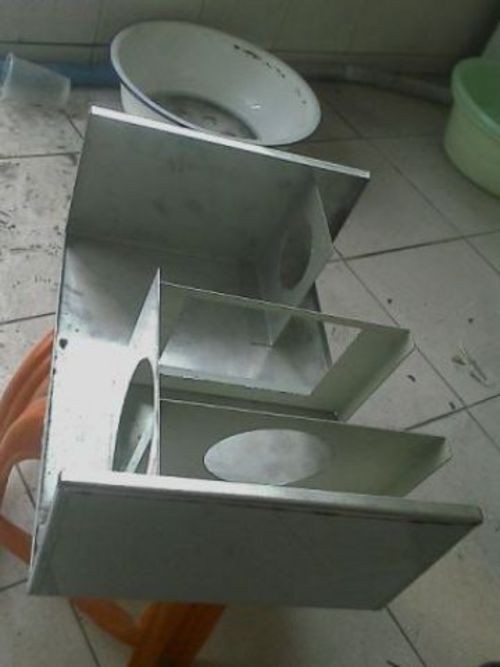

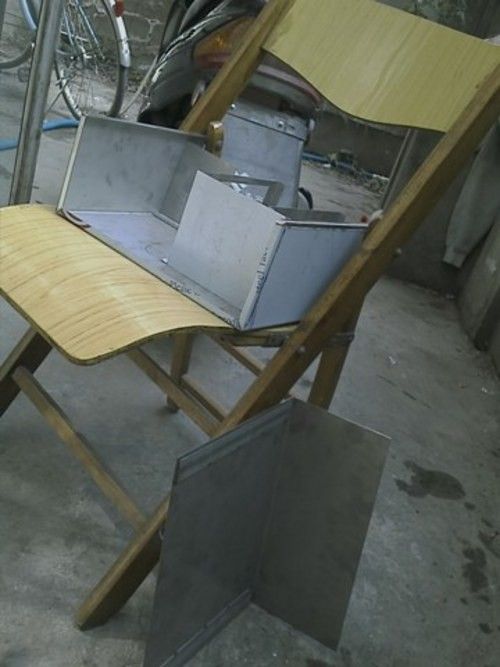

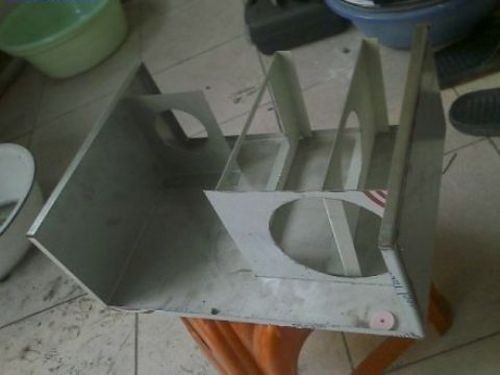

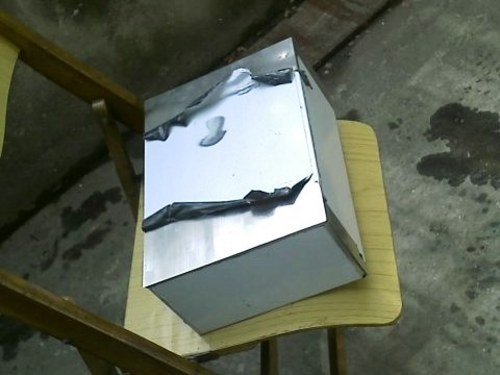

投影機箱外殼圖

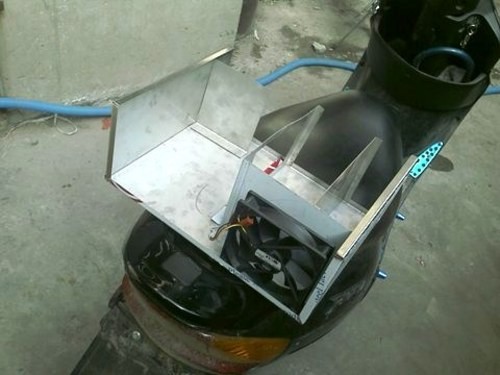

投影機箱外殼安裝風扇效果

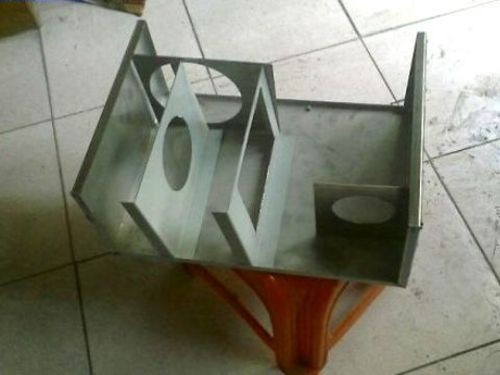

投影機箱外殼拼接效果圖

投影機箱外殼圖詳解圖

投影機箱外殼圖

投影機箱外殼圖

    其實機箱的內部設計還是比較簡單的一個過程，但是在制作的過程中切割和鉆孔的時候大家一定要認真的進行把握，免得造成后期返工或者根本不能使用的情況。

機箱內部細節制作

    外殼已經制作完畢，下一步就是需要看看我們需要的小部件�？刹灰�小看這些小玩意，可能某個小部件就直接影響你的畫面顯示效果，所以說在制作的過程中要盡量細心。

金鹵燈

   部件之一：投影燈。作者選擇的是在投影燈是金鹵燈。金鹵燈是交流電源工作的,在汞和稀有金屬的鹵化物混合蒸氣中產生電弧放電發光的放電燈，現在在投影儀、效果照明、大屏幕投影和模擬太陽光方面使用較多。

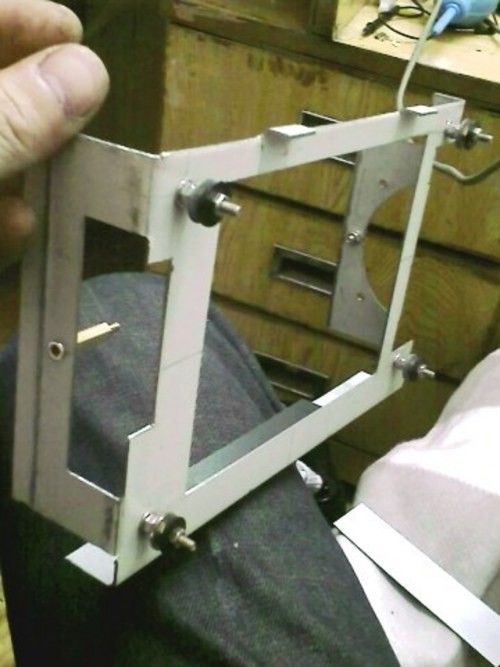

    部件之二：液晶屏固定架。上圖是固定液晶屏的固定架，通過螺絲可以對液晶屏進行固定，減少在使用的過程中畫面的不穩定現象。

散熱片

    部件之三：散熱片。在散熱片的選擇上，作者很好的進行了廢物再利用，將一塊舊顯卡散熱片拆裝之后準備安裝在投影機上。

散熱風扇

    部件之四：散熱風扇。在風扇的選擇上，作者花費了25元購買了一塊12cm靜音風扇，保證了風扇在散熱方面的穩定性。

固定投影鏡頭

    部件之五：投影鏡頭。之后，就開始對鏡頭進行固定了。作者用了六個螺絲對投影鏡頭進行固定，非常穩定。

百葉窗和開關

    部件之六：百葉窗和開關。此為作者購買的百葉窗，比預計的要大，要進行更改。電源開關則比較合適。

風扇

    部件之七：小風扇。可能這會你還沒有明白這個小風扇的用途，繼續看下去就明白了。

機箱初步安裝

    制作完機箱，獲得了一些小部件之后，作者就開始進行初步安裝了。

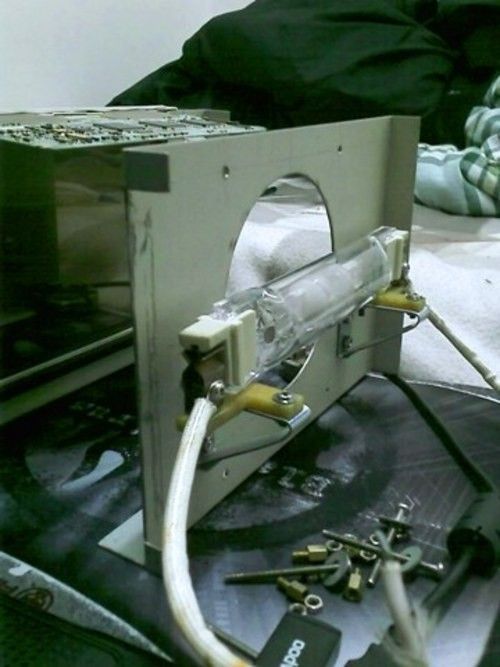

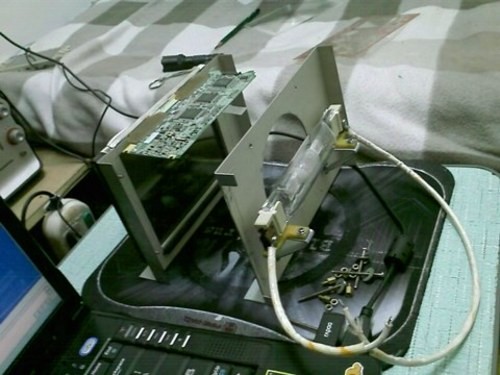

金鹵燈的安裝

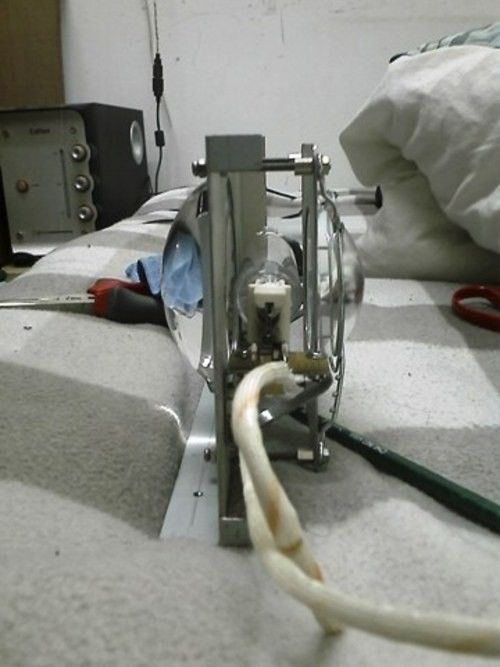

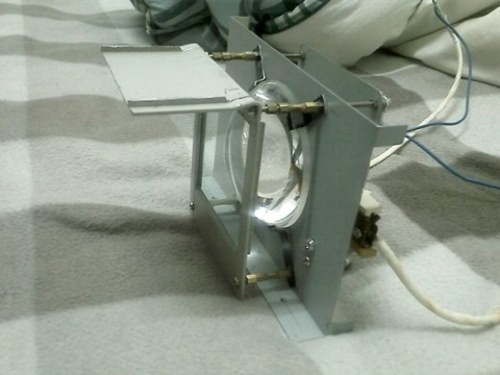

投影燈架

    投影燈架采用的是三角固定方式，根據三角不變形原理，我們可以知道這樣非常牢靠。

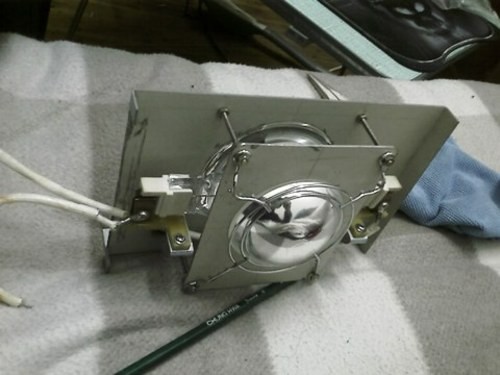

聚光鏡和反光碗的制作

    下面這部分可謂是DIY投影機中十分重要的一步，如果這方面做的不成功，成像質量將會與理想值差的較遠。所以大家一定要看仔細了哦！

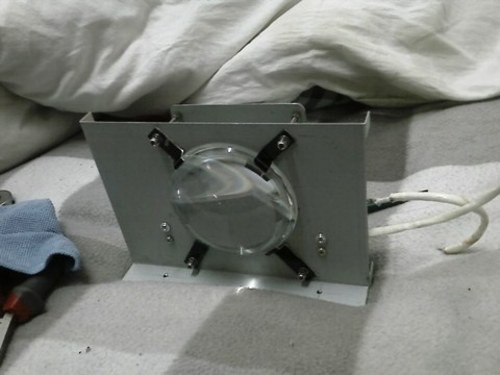

聚光鏡和反光碗

聚光鏡和反光碗

聚光鏡和反光碗

聚光鏡和反光碗

    上面的聚光鏡和反光碗作者已經制作的非常出色了，但是當他發現下面兩樣?xùn)|西的時候靈光乍現，決定對自己的投影機部件進行加工。

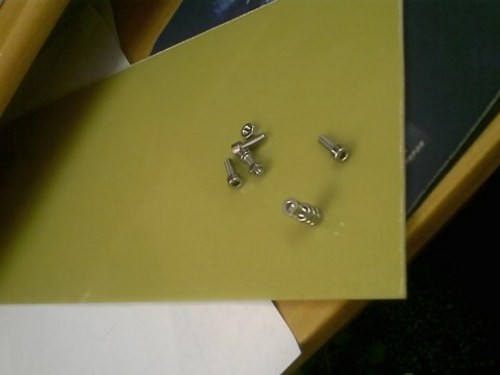

六角螺絲

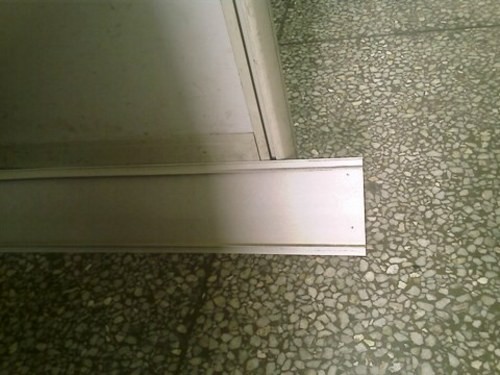

桌子踢腳護板

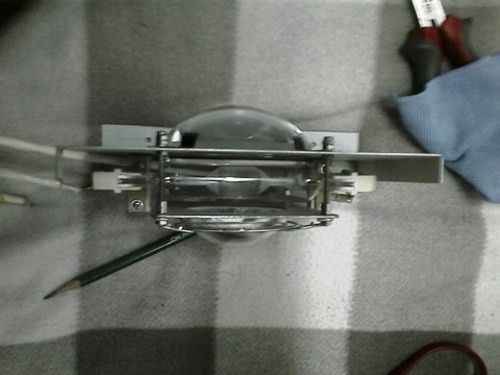

聚光鏡和反光碗安裝完畢

效果展示

機箱整體組裝

    這一步也是非常的重要，基本的準備工作已經做的差不多，下面就開始正式進行組裝了。

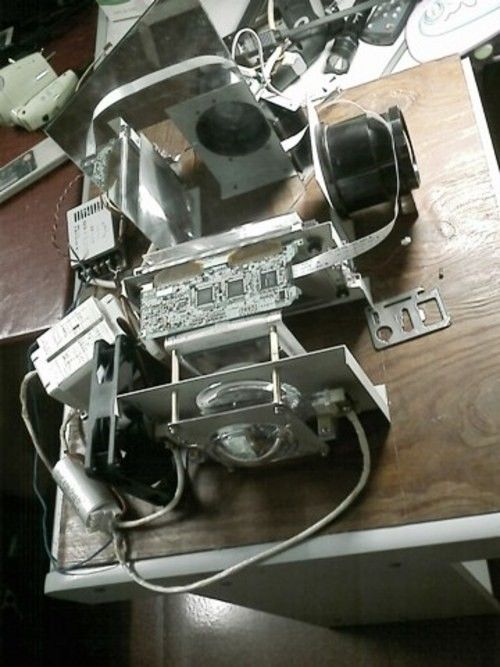

組裝部件

組裝部件

安裝到機箱內部效果

安裝到機箱內部效果

初步組裝效果（發現小風扇了吧）

大致成型

通風散熱設備的制作與安裝

    有人可能要問了，這個百葉窗是干什么用的呀？可不能小看了這扇百葉窗，它不僅能夠很好的進行通風散熱，還能在一定程度上阻擋異物的進入，有效的保護機身內部。

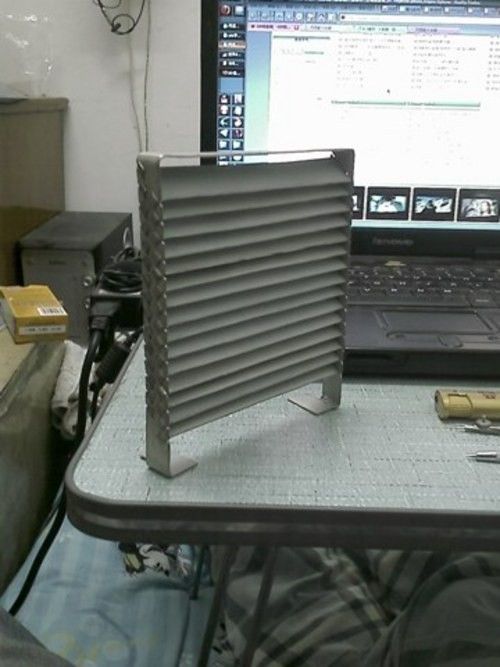

百葉窗

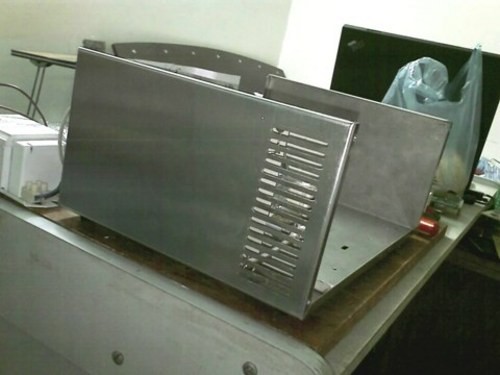

安裝之后效果

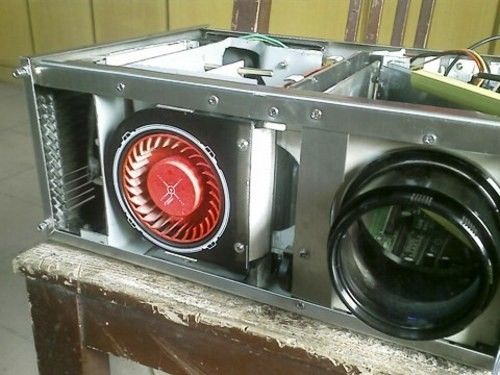

機箱內部

通風口

液晶屏和接口的安裝制作

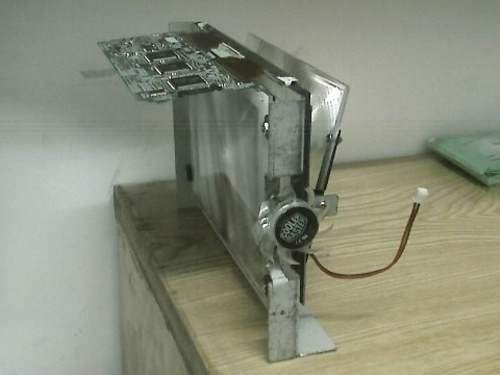

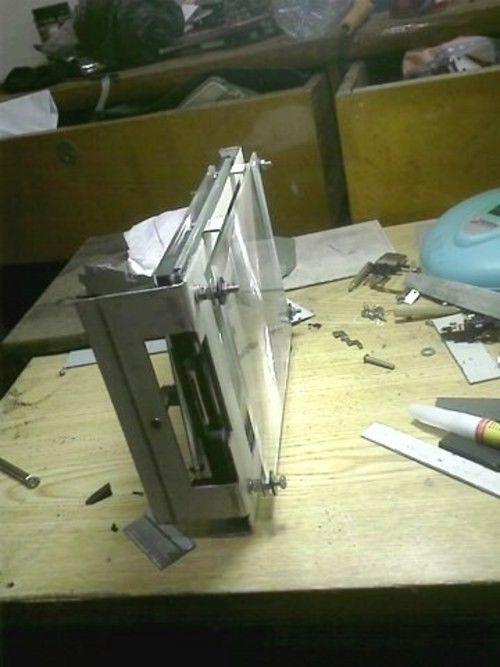

液晶屏架

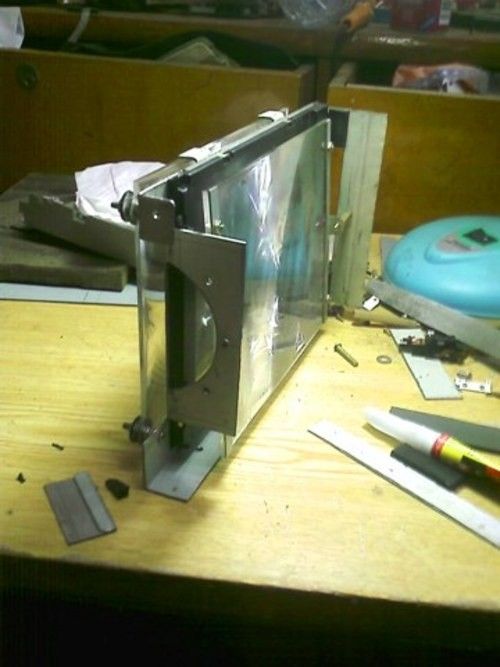

將液晶屏進行安裝

液晶屏安裝完畢

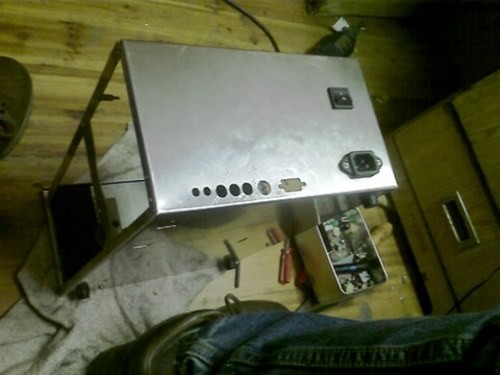

制作接口

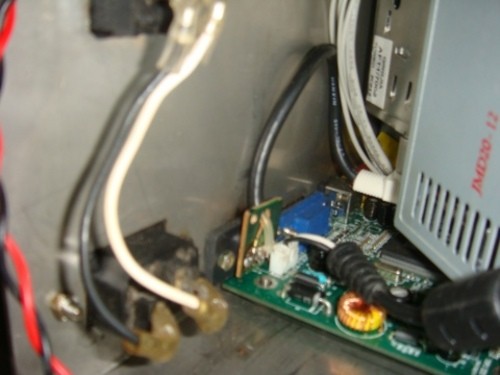

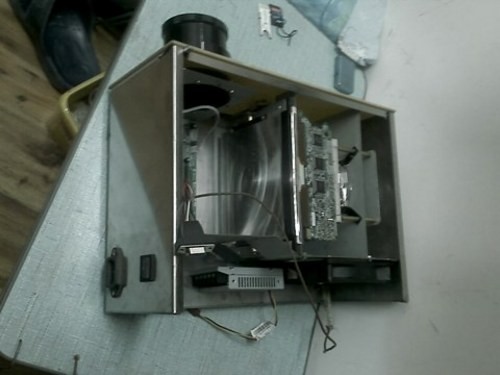

放入驅動板之后效果

放入驅動板之后效果

整體機箱的DIY已基本完畢

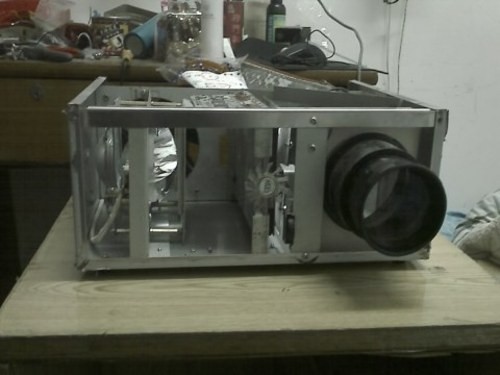

基本成型

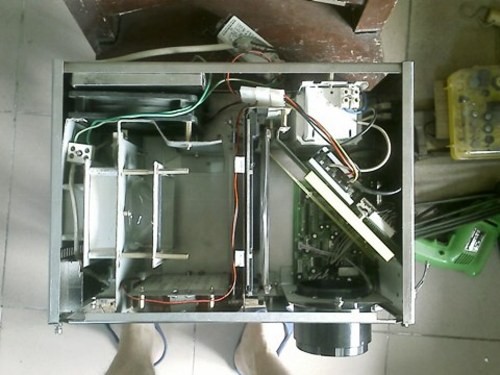

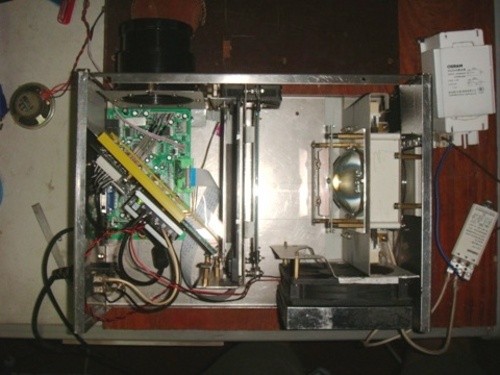

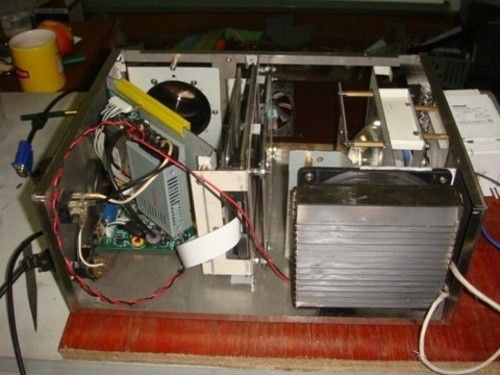

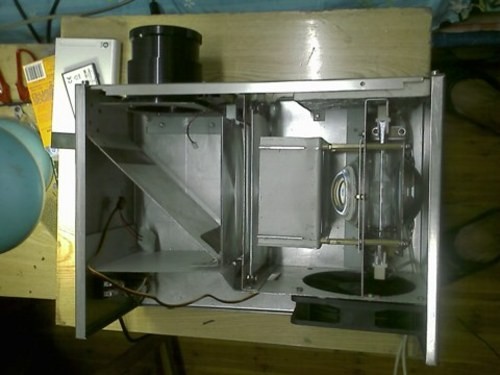

機箱內部

局部特寫

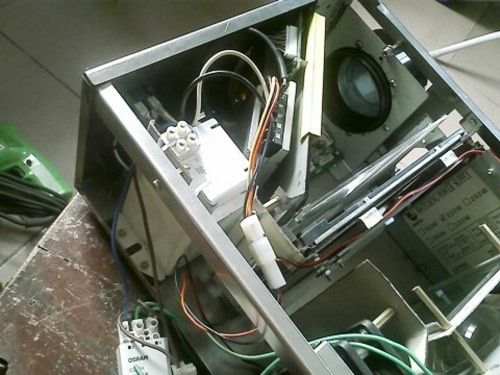

內部特寫

初步定型

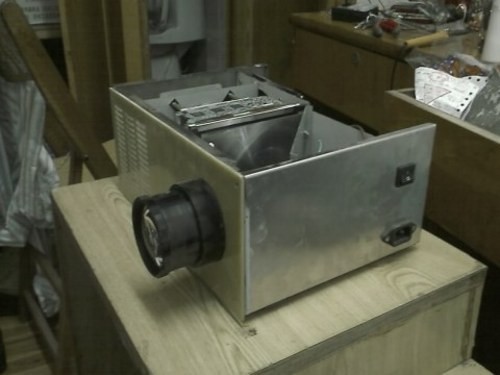

前視圖

俯視圖

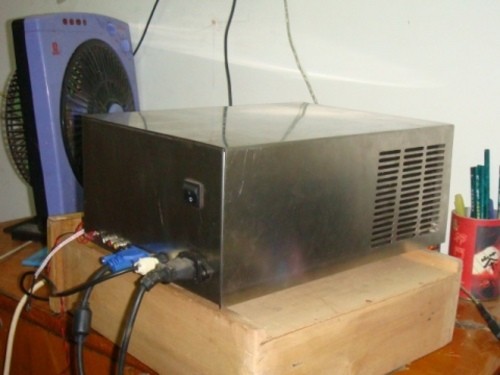

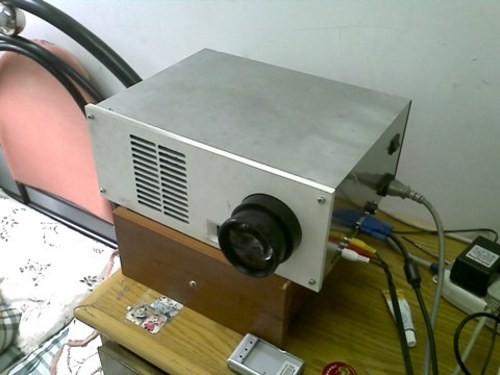

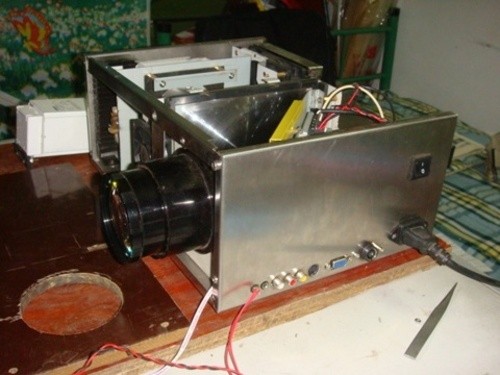

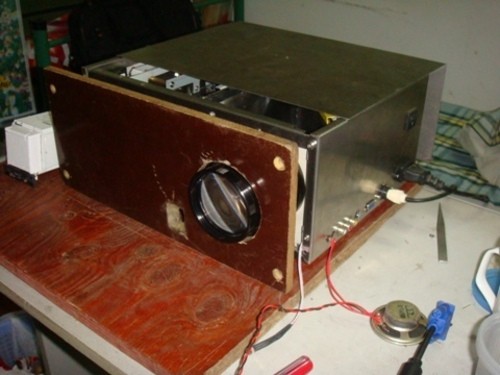

大功告成

接上連線

有付出才會有回報，這句話的確不是假的

DIY投影機畫面效果圖賞

    終于大功告成了，下面一起來欣賞一下作者的勞動成果吧。

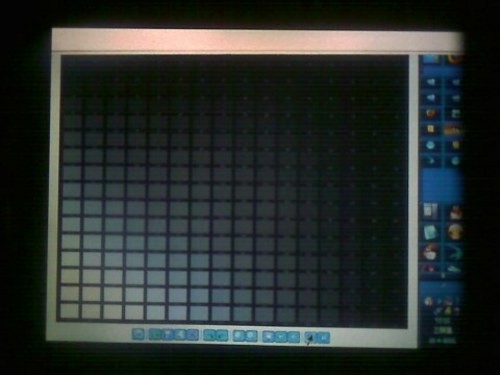

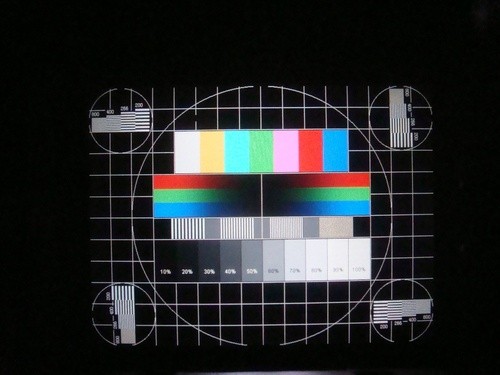

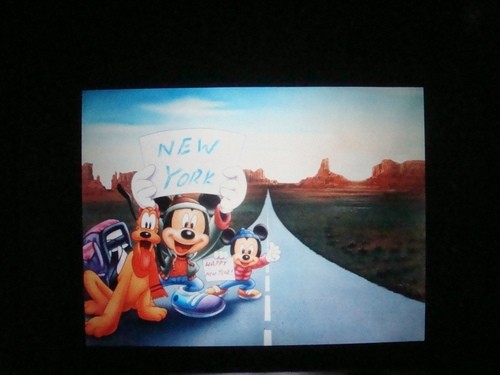

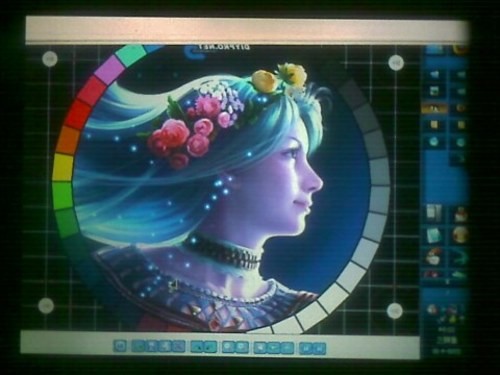

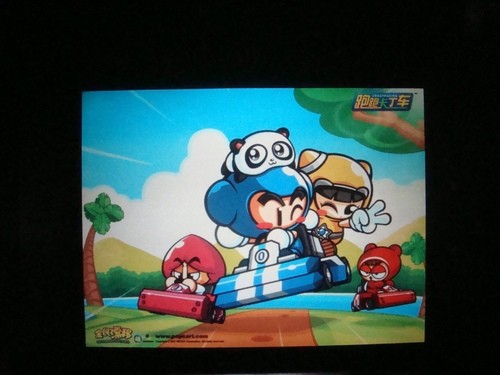

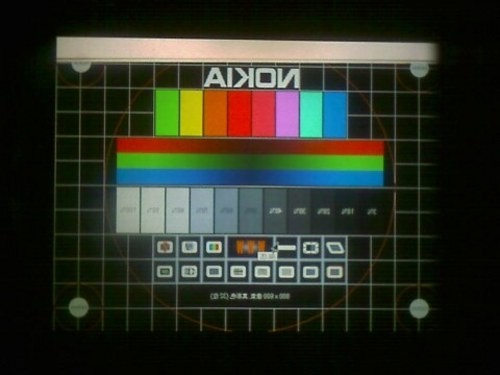

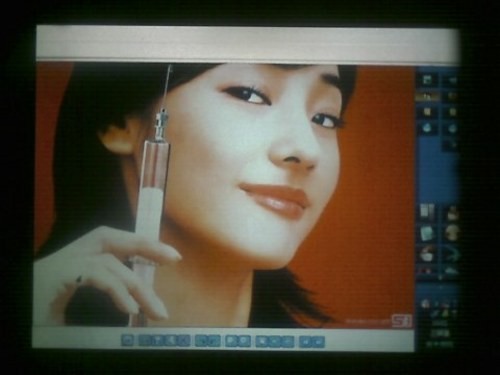

投影畫面效果

投影畫面效果

投影畫面效果

投影畫面效果

投影畫面效果

投影畫面效果

投影畫面效果

投影畫面效果

總結

投影畫面效果

投影畫面效果

投影畫面效果

投影畫面效果

投影畫面效果

投影畫面效果

投影畫面效果

投影畫面效果

    總結：通過上面一步一步詳細的介紹和上面投影畫面的欣賞，相信許多朋友也都有了自己動手DIY投影機的欲望。其實從整個DIY的過程來看并不是十分復雜，并且所用材料的成本也不是很高，非常適合那些經濟條件不寬裕，但是動手能力非常強的朋友。雖然自己DIY的投影機畫面效果不能和那些專業的投影畫面效果相比，但是從整個過程當中也可以學到很多東西，并且在整個制作過程中能得到很多的樂趣。
