寒流或?qū)⒁�發價格戰 微型投影受到熱捧

    目前微型投影機普遍采用了LCOS顯示技術和LED光源的組合，除了奧圖碼PK-101使用的是德州儀器的DLP技術，另外在研發中的可能還有其他光源技術，目前還難以成為主流。

    LCOS技術，又稱硅基液晶，可以基本認為是DLP技術與LCOS技術的組合，兼有兩者的優點。LCoS的結構是在硅片上利用半導體工藝制作驅動面板（亦稱CMOS-LCD），然后在單晶硅片上通過研磨磨平，并鍍上鋁（Al）作為反射鏡，形成了CMOS基板，再將CMOS基板與涂有透明電極的上玻璃基板粘合，并注入液晶，進行封裝而成。

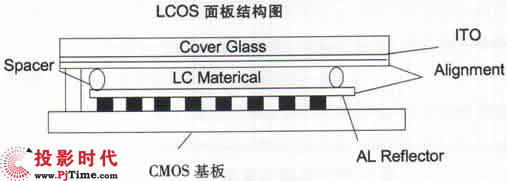

    LCOS芯片從下向上的第一層是硅基的IC芯片，采用互補金氧化半導體(Complementary Metal-Oxide Semiconductor；CMOS)工藝制造。在CMOS上面為拋光的鋁鍍層，用于提供電極和光線反界面射面。在鋁金屬層上要涂布液晶分子，并采用網格狀的框架分割成像素。LCOS芯片背面的CMOS有源顯示驅動矩陣為每一個像素提供了包括開關（NMOS晶體管）、存儲電容和在它們上面的鋁反射電極。工作的時候，NMOS晶體管控制列數據線對液晶像素充電，而存儲電容中的充電電荷建立了相對于控制電極的電壓差。于是上部的液晶分子按照電壓取向和強度進行偏轉，從而控制出入光線的多少，形成灰階圖像。LCOS芯片最上面一層是透明ITO電極和玻璃基板層。LCOS芯片結構中，采用現代CMOS制造工藝的IC驅動層是整塊芯片的控制中樞。

    至于LED光源，可能大家會比較熟悉了，LED就是發光二極管，而所以被選作為光源，是因?yàn)槠渚哂幸韵聝?yōu)點：(1)光效率高：光譜幾乎全部集中于可見光頻率，效率可以達到80%-90%。(2)光線質量高：由于光譜中沒有紫外線和紅外線，故沒有熱量，沒有輻射(3)能耗小(4)壽命長(5)可靠耐用(6)應用靈活(7)安全：?jiǎn)挝还ぷ麟妷捍笾略?.5-5v之間，工作電流在20-70mA之間。(8)綠色環保(9)響應時間短：適應頻繁開關以及高頻運作的場合。

    從上面可以看到，對于傳統投影的發熱、壽命、響應時間等問題LED都能很好解決，而且可以極大的減少能耗和成本，如果能解決亮度問題這一硬傷，LED的應用將不僅限于微型投影產品。
