日立推出便攜式360度立體影像顯示器

    日立制作所在2007年8月5～9日于美國加州圣地亞哥會議中心（San Diego Convention Center）舉辦的計算機圖形（CG）國際會議與展會“SIGGRAPH 2007”上，發布了一種便攜式、無需特殊眼鏡即可360度欣賞的立體影像顯示器，其可以將多角度攝影的圖像結合成一張圖像并呈現在液晶顯示器上，藉由液晶顯示器上方倒置的多角錐形鏡面裝置，讓人們透過多角錐鏡面看到眼前栩栩如生的立體影像。

    日立公司曾于2004年發布過無需特殊眼鏡等即可360度欣賞立體影像的顯示器“Transpost”，但該產品為大型臺式裝置，很難攜帶，所以僅限于特別展示和娛樂用途；而此次推出的新品則致力于使產品能夠用于身邊等更隨意的用途，比如在客戶處介紹產品的立體設計，在教育場所和博物館等處立體展示物品等。

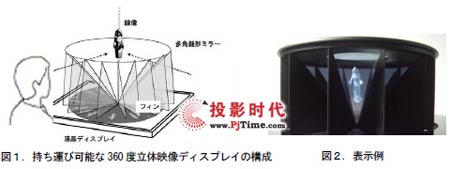

　　此次的360度立體影像顯示器，采用在液晶面板畫面上倒置多棱鏡的構造。通過將多個方向拍攝來的影像合成為1個圖像顯示在液晶面板上，并利用鏡像原理設計棱鏡，使圖像剛好在多棱錐中心軸上成像，實現立體視覺效果。與此相對，Transpost則采取利用投影儀/投影機將多個方向拍攝來的影像投影到旋轉的投影屏幕上的方法，由于需要旋轉裝置，并且設置時必須進行光學調整，所以很難將其改進為便攜式。由于立體影像顯示使用的合成影像與Transpost中使用的影像相同，所以如果與該公司已開發完畢的攝影系統一并使用，就可以即時發送立體影像，并可構建立體影像數據庫等。立體影像的顯示尺寸可隨液晶面板的尺寸而變更。

　　此次采用12英寸液晶面板，試制了利用新方法顯示從12個方向拍攝的影像。這樣一來，在寬約2cm、高約4cm的尺寸內，可從360度方向觀賞到立體影像。為了防止來自多個方向的影像重復射入其他鏡面，采用了鰭狀（Fin）設計。試制機的外形尺寸為寬20cm×縱深20cm×高10cm，重量約為1kg，可以攜帶使用。
