超寬屏幕家庭影院:未來的潮流?

來源:IT168 更新日期:2007-06-10 作者:四海

2.35:1超寬屏幕家庭影院的出現

    在2006 CEDIA展會有一個搶眼的主題展示,就是比一般16*9寬屏幕家庭影院更寬、視野更廣的2.35:1超寬屏幕家庭影院的展示。


    目前市場上主流的顯示比例都圍繞著所謂的寬屏幕16*9顯示器,仿佛家里若沒有寬屏幕顯示就是落伍!其實大多數人的家里都還在使用4:3的傳統電視,電視臺所廣播的內容也都是4:3的比例,只有DVD的內容最近都已轉變成專門針對寬屏幕電視作16*9壓縮的影片,大多數人可能也還搞不懂這種壓縮所帶來的好處。所以當大多數人都還不清楚16*9寬屏幕的必要性、當16*9還只是一種潮流與概念時,干么又多出一個所謂的超寬屏幕呢?


2.35:1 家庭影院開創新時代


    去年CEDIA就有不少廠商展出2.35:1超寬屏幕的投影展示,包括Stewart推廣其2.35可變式電動控制屏幕、以及一直以來推動超寬屏幕不余遺力的Runco及其副屬品牌Vidikron,臺灣的投影機品牌奧圖瑪科技Optoma也投入這個潮流,展示其最新的2.35家庭影院。


Runco

    這其中又以O(shè)ptoma以其HD81 1080p投影機所展示的170英寸超寬屏幕最搶眼,幾乎搶走會場所有超寬屏幕的光芒,主要原因在于其屏幕尺寸、畫面品質與影像銳利度幾乎讓其他展示相形失色,更重要的,Runco所主導的超寬屏幕影院大多從三萬美元起跳,而Optoma的超寬屏幕影院只需三分之一的價錢而已,讓超寬屏幕影院不再遙不可及。


    大畫面所帶來的震撼是無可取代的,越大的畫面,空間感與視野的震撼也就越大;可是畫面越大,影像就會變差變?nèi),除非分辨率夠好、除非投影機夠亮。例如120英寸的屏幕幾乎就需要100英寸屏幕亮度的1.5倍,才能維持一樣的影像強度,150英寸則需要2.25倍的亮度等等。畫面變大,分辨率若沒有相對提升的話,影像細膩度就會變差,顆粒感較重,畫面感覺會比較粗糙。


    Optoma的HD81在今年初的CES消費性電子大展中,就已經抓住這個“大畫面震撼”的視覺心理、以1080p的分辨率與1300ANSI流明的亮度、投射出一個色彩飽和、高亮度的135英寸16*9屏幕,成功的替DLP陣營打響1080p的第一炮;接著又在六月的INFOCOMM展出一個140英寸16*9的影像,直接以當時剛上市的HD DVD播放1080i電影歌劇“魅影”,同樣呈現高亮度、深沉的黑色與對比度以及亮麗飽和的顏色,讓觀者欣賞1920*1080p打在140英寸的大畫面,大呼過癮。

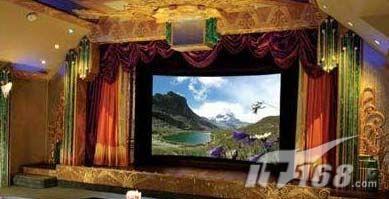

畫面效果圖

    Optoma似乎不斷挑戰展示的極限,每個展會都想要突破前一個展會的技術層面,已經兩度展示135英寸、140英寸16*9的大畫面,Optoma在CEDIA選擇展出技術層面更難、挑戰性更高的170英寸超寬屏幕。Optoma的作法是在原本就是寬屏幕1920*1080分辨率的HD81鏡頭前面,加裝一個16*9變形鏡頭,將原本HD81的16*9畫面橫向拉開,成為2.35:1的比例。一樣用歌劇“魅影”的HD DVD做展示的內容;不同的是,上次在INFOCOMM時,歌劇“魅影”的2.35影像實際只用了140英寸16*9畫面中間的2.35:1區域來顯示,上下有兩個狹長黑色區域沒有派上用場,所以實質上其2.35:1的影像區域只有將近130英寸的畫面;這次在CEDIA則是170英寸的2.35超寬屏幕,以影像面積而言,大約是INFOCOMM的130英寸2.35:1影像的1.8倍大,這個對投影機的細膩度與畫面強度有很大的挑戰。

    當CEDIA會場一般的家庭影院展示大多集中在16*9 100-120英寸時,當會場中的2.35超寬屏幕的展示大都集中在120英寸到140英寸時,Optoma的170英寸超寬屏幕無疑立即成為會場眾人注目的焦點,

超寬屏幕歷史回顧

    在1950年代,當電視逐漸進入一般大眾家里的客廳時,電影產業知道他們必須發明新的技術以吸引觀眾到電影院欣賞;于是超寬屏幕的廣大視野成為主要的焦點。最早期的超寬屏幕技術是Cinerama,采用三個攝影機去拍攝,播放的時候再以三個投影機在一個弧度很大的大屏幕上,重現2.65:1的超寬比例的影像,雖然只有兩部電影How the West Was Won以及The Wonderful World of Brother Grimms是真的以Cinerama來拍攝 (其影碟還可以看到三個攝影機的接縫),但是它對后來的寬屏幕技術卻有著重大的影響力,帶動著往后一波波超寬屏幕技術的開發與精進。

    Cinerama的超廣弧度的大畫面雖然視覺震撼的魅力無窮,可是三個攝影機、三個投影機畢竟麻煩許多,于是電影公司又發明單一攝影機的技術Ultra Panavision 70以及Super Panavision 70,以70mm的影片來拍攝,再拷貝成三個投影機可以放映的拷貝,然后在Cinerama電影院播放,讓觀眾繼續享受大弧度的超廣視覺震撼,但是很明顯的,超寬屏幕的技術必須往下一個更成熟的階段邁進,否則超寬屏幕就無法普及。

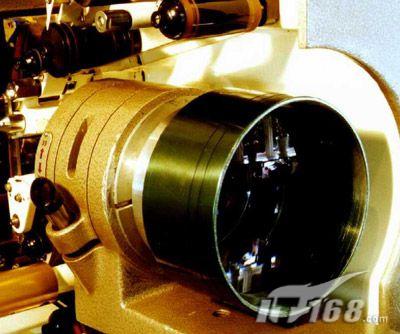

Ultra Panavision 70

    另一個有名的70mm電影技術是Todd-AO,寬屏幕比例是2.20:1;Todd-AO是以65mm的底片來拍攝,在后制的時候,將聲音合并成70mm的播放拷貝。Oklahoma!、Around the World in Eighty Days以及Cleopatra是Todd-AO的代表作品。


Todd-AO

    三個攝影機、或是70mm的攝影機畢竟制作成本還是太高,所以寬屏幕電影的主流技術自然就專注于如何降低成本;最后衍生出以比較便宜的35mm技術為本,加上光學元件Anamorphic lens搭配的技術,例如CinemaScope、VistaVision以及Panavision。CinemaScope在單一的35mm攝影機里以光學元件Anamorphic lens將影像以2:1的水平壓縮比例在35mm的底片上成像,在播放時,再以Anamorphic lens還原成超寬屏幕的比例,從2.39:1到2.66:1都可以應付。

超寬屏幕歷史回顧(2)

    最成功的超寬屏幕技術是Panavision,一樣是在35mm底片的技術,事實上超寬屏幕的電影最后都匯集并整理在Panavision技術下面,下次你看一部電影的片尾字幕,如果看到Filmed in PANAVISION,這就是純正血統的超寬屏幕電影。這些血統純正的寬屏幕電影在電視上播放時,大多以pan and scan的方式來取4:3的畫面,也即根據畫面中的人物或影像重點,移動這4:3的取像區,不過4:3的取像卻只占了2.35大約一半的畫面而已。

Panavision

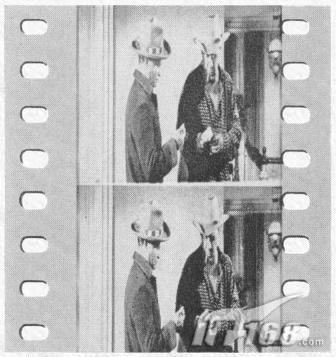

     另一種寬屏幕的攝影技術則是舍棄Anamorphic光學壓縮元件,如早期的TechniScope以及后來的主流Super 35;TechniScope可以直接在一個35mm的格子里儲存兩個畫面,所以容量比早期的35mm Scope技術多一倍,也即在攝影的成本上,可以節省一半。但是相對的,轉到投影機用的拷貝時,其分辨率也就不如使用Scope技術的好。


TechniScope

    Super 35詳細的全名是Superscope 235,大導演James Cameron最喜歡采用這個方法。Super 35是直接在35mm的底片上成像,不需要16*9光學壓縮元件,但是在導演攝影機的Viewfinder屏幕里,可以有2.35:1、1.78:1或是4:3的框框,所以導演在取鏡時,可以將攝影的構圖根據所設定的寬屏幕比例來呈現,所以這部電影在電影院時可以在2.35:1或是1.78:1來重現,而當在電視播放時,也可以以4:3的比例來表現,最有名的例子是Cameron的“Terminator 2--魔鬼終結者2”的電影,其電視播放的4:3畫面、或是4:3比例的DVD往往比2.35:1 DVD上下多出許多畫面。Cameron的Abyss第一次的LD影碟發行是1.78:1的比例,很明顯的比起電影院或是后來的2.35 DVD多出下面的一些畫面資訊。

Panavision 2.35:1


    以電影公司的術語來說,像這樣以Super 35拍攝的電影,若是以2.35來呈現時,他們會說是Matted for 2.35,就是遮成2.35的意思。若是一部電影當初拍攝是以寬屏幕為主,但是在DVD以4:3來呈現時,就會說是Open matte,就是把遮擋的區域打開;當然有的時候就會出差錯了,例如導演在攝影時以其1.78來取像,所以收音麥克風可能會出現在4:3的區域中,有些Open matte的4:3就偶而會出現這些不應該出現的畫面。另一個有名的例子是Michael J. Fo主演的Doc Hollywood,有一幕是女主角在河邊出浴的鏡頭,Open matte的版本呈現全裸的畫面。所以O(shè)pen matte 4:3跟Pan and scan的4:3有很大的差別,一個是看到更多畫面,一個是喪失一半的畫面。如果片尾字幕是Filmed with PANAVISION Cameras and Lenses,這些都是類似Super 35的攝影技術,也即非純正血統的超寬屏幕,只有Filmed in PANAVISION才是純正的超寬屏幕。

    小貼士:請謹記在播放以DVD發行的電影時,常常需要考慮到格式問題。許多電影寬于16:9格式。例如《指環王》、《與狼共舞》、《墓碑鎮》、《第五元素》、《U-571》、《美國甜心》與及《星戰前傳:魅影危機》(這兒只列舉了很小一部分)都是2.35:1格式的電影。

最佳的家庭影院效果--寬屏幕的影像

最佳的家庭影院效果--寬屏幕的影像

    寬屏幕的格式眾多,例如歐洲電影的1.66, 美國電影的1.85, HDTV的標準1.78,以及電影眾多的寬屏幕比例2.2、2.35、2.40以及2.66等等。由于顯示比例太多,沒有一臺顯示器能夠作最佳的呈現,所以才會有許多顯示技術的變化。在未來HDTV的年代,16*9或是1.78:1無疑是顯示器的主流,可是在這個過渡期,大多數的電視節目依然是4:3的比例,兩旁就會有黑色沒用的區域;但是當看2.35 DVD時,上下也會有黑色沒用的區域,所以真的有些兩頭為難的窘境。




    這個頭痛問題遇上訊源的壓縮比例,造成更多消費者的困擾,例如DVD本身的壓縮分辨率是720*480,可是其內容又分Enhanced for 16*9的水平壓縮以及沒壓縮的內容,以Enhanced for 16*9的內容必須選擇一般寬屏幕電視的16*9或是Full模式來完全顯現,而沒壓縮的內容則必須選擇寬屏幕電視的4*3的模式,否則顯示的比例會是錯誤的。常常在一些店家看到16*9液晶電視的展示,往往比例都是錯的,假如連店家都搞不懂了,更何況一般的消費者?

    可是對于真正的影音玩家而言,追求最佳的觀賞效果,不僅正確還原顯示比例很重要,如何欣賞到最佳的分辨率與畫質更是重要;因此除了基本的條件之外,如還原3-2 pull down的技術以重現24格的電影攝影、所謂Film-like的電影Gamma曲線以及1:1的像素對應,最佳的家庭影院觀賞還要講究訊源的比例,以及投影機的對應,這就是CEDIA大展時,一些潮流的領導廠商極力主推的2.35:1超寬屏幕的家庭影院的主要動力。

    目前主流好萊塢電影大多仍是以2.35:1的超寬屏幕為主,在現有的16*9寬屏幕顯示技術顯示2.35:1電影時,上下會有兩帶扁扁的黑色區域,讓畫面的開闊感受限于16*9的框框中,失去超寬屏幕原本應有的、視覺開闊的意義;再加上現有的顯示技術都還無法像三槍投影機一般的黑,上下的深灰色區域便會影響有效區域的對比感。這兩樣對于自從Cinerama以后、各式超寬屏幕技術所追求的大弧度、廣視角的視野追求幾乎是嚴重的致命傷。

     除此之外,對于一個1920*1080的HD電影訊源而言,一部2.35:1電影只用到1920*817的分辨率而已,上下各有1920*132像素區域沒有用到,不僅浪費像素,也浪費燈泡的強度,幾乎是20%的浪費。因此一些電影的超級玩家,為了追求最極至的享受,決定向超寬屏幕的技術取經,將16*9光學壓縮元件倒入家庭影院中,以便消除無用的區域、充分利用那原本浪費的20%的像素與燈泡強度,并藉此將畫面擴大,重返超寬屏幕該有的榮耀。

    最佳的例子,應該是1983年的美國電影Brainstorm,導演Douglas Trumbull在拍攝一般情節時,以16*9的比例來攝影,在啟動Brainstorm儀器所看到的視覺則是特別采用2.35:1的比例來拍攝,所以在電影院放映的時候,一般大部分的情節都是16*9,當Brainstorm的機器啟用的時候,整個畫面維持原本的高度,并向左右兩旁拉開到2.35:1,讓整個畫面豁然開朗;導演的用意即是讓Brainstorm的畫面寬度向兩旁延伸,制造出更大的視角,讓更大的視野制造更寬、更大的屏幕效果,以達到導演要的所謂腦波機器的特殊視野。


    這個以固定高度來顯示16*9與2.35的方式有個昵稱,所謂的Constant Height Widescreen,一旦要保持一樣的影像高度,2.35超寬屏幕勢必要比16*9的顯示區域來的寬廣,這不僅消除了上下的無用區域、也可以充分利用原本被浪費掉的20%分辨率與燈泡強度,真正的還原當初Cinerama帶頭做電影技術革命的原始初衷。這個Constant Height Widescreen便是目前少數追求極致影像的狂熱者眼中的最終目標,也是CEDIA展極至的注目。

2.35“恒高圖像”屏幕

    可能大家對上面專業的解讀不是很理解,那么我們換一種說法,F(xiàn)如今大部分電影的格式都寬于16:9,其中有不少是以2.35:1格式拍攝的。因此有些家庭影院愛好者選擇了2.35屏幕格式。在這種格式下,所有的2.35電影都以超寬屏的全屏方式顯示,不會有黑色長條。同時16:9 與4:3格式的內容顯示在2.35屏幕的中央,兩側會出現黑色長條。

    在16:9屏幕上,畫面的寬度與高度根據節目的高寬比不同而發生變化。在4:3屏幕上,所有節目的寬度是不變的,只有畫面的高度因節目高寬比不同而有變化。相反地,在2.35屏幕上,畫面的高度是恒定不變的,寬度則根據節目高寬比不同而變化。因為有時你會看到2.35的概念被解釋為CIH或者CH(這個CIH可不是病毒噢。,也就是恒定圖像高度的意思。

    不同高寬比的節目在2.35屏幕上可以使用放大鏡頭來做如上所述的處理;蛘呤褂幂o助變形鏡頭。

重現2.35:1寬屏幕的投影技術


    要能充分利用一個16*9投影機的所有分辨率去正確顯示一個2.35:1電影的分辨率,消費者必須要在其16*9投影機的前端加掛一個1.333倍的光學鏡頭,以便將16*9的比例轉換成2.35:1的比例。市面上所銷售的16*9鏡頭大致上分兩種技術,垂直壓縮與水平擴張兩種,前者以美國的Panamorph為主,后者則以德國的ISCO以及Schneider為主,芬蘭的Prismasonic則是兩者兼具。Panamorph以及Prismasonic都是以prism的方式將16*9影像轉換成2.35影像,而ISCO及Schneider則是以傳統德國引以為傲的光學鏡片技術來做,價格當然就比以Prism為主的高出許多。

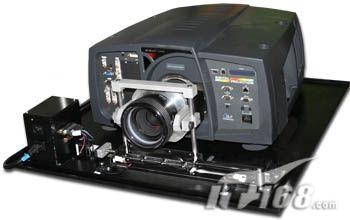

ISCO Anamorphic

    當然16*9鏡頭也有其缺點。在光學方面,這些鏡頭或多或少會導入一些缺點,例如喪失一些亮度,從5%到10%不等;此外也會讓畫面的銳利度減損一些。最嚴重的挑戰是光學的變形,幾乎沒有一個鏡頭可以完全沒有變形,能夠保持垂直與水平線條的線性特性,而引進一些在邊緣的些許扭曲;有的則會引進顏色的偏差,所謂的Chroma Aberration,這會讓一條白線的邊緣出現紅藍綠的滲色問題,導致整體畫面的精細感下降。

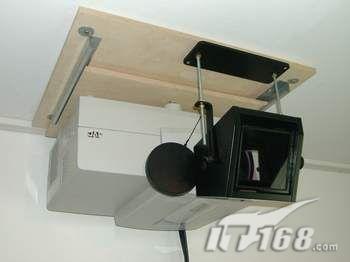

Prismasonic

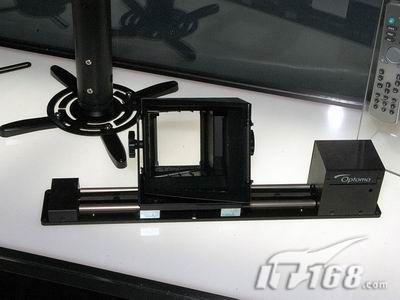

    另一個挑戰則是操作面的,一旦加掛了這個鏡頭后,所有的影像都會投影成2.35比例,那么原本16*9的影像豈不是也跟著扭曲了?影像變成壓扁的形式。所以這些廠商又推出能夠?qū)㈢R頭移開的手動或是電動機構裝置,才能真正重現正確的原始比例。

    可是這些相關的技術都有了以后,消費者的困惑可能比之前的16*9顯示器所面臨的疑點更多了。現在除了訊源端的問題(軟件的壓縮比例、以及訊源機器的硬件輸出設定)、顯示器本身的多種比例的選擇搭配,又多了一個是否能夠正確顯示比例的因素(16*9鏡頭的正確使用)?磥韽S商的下一步應該是如何減輕消費者的疑惑、幫助消費者輕松重現正確的顯示比例。

投影機的軟件設計是基礎


    搭配16*9鏡頭、投影機應該有什么樣的顯示功能以支持2.35:1的投影呢?最基本的功能是軟件上的對應,試想一個能夠水平拉開或是垂直壓縮1.3333倍的16*9鏡頭放在一個投影機的前端,軟件上應該如何對應、才能夠有一個正確的最終畫面重現呢?顯然投影機必須有一個顯示模式能將原本的訊號,垂直拉高1.3333倍以抵消光學鏡頭的變形作用。

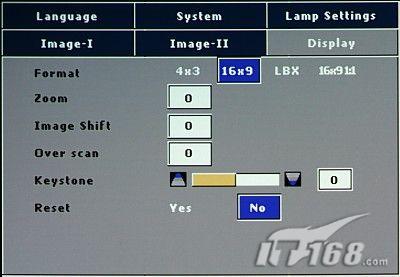

    以O(shè)ptoma HD81投影機為例,在HD81的顯示模式中,有一個LBX模式,其原始的應用是將一個非16*9壓縮的Letterbox訊源,將其Letterbox的非16*9壓縮影像、等比例放大填入16*9的有效區域,以正確呈現其1.85或是2.35的寬屏幕比例?墒沁@個LBX模式對于一個本身已經是16*9壓縮的2.35訊源而言,放大填入16*9區域時,正好是呈現一個16*9水平壓縮的影像,一個16*9鏡頭正好可以將其水平展開、或是垂直壓縮成沒有變形的影像。


LBX模式

    可是若是16*9壓縮的影像本身原本就是16*9的畫面、而非2.35影像時,以HD81的LBX模式顯示的話,其上下有些有效資訊會被切掉,所以除非電影本身有足夠的訊息可以犧牲,最好將鏡頭移開,以便真實呈現其原始的資訊。并不是每臺投影機都能像HD81一樣能夠每個輸入訊號都有LBX模式可以對應16*9鏡頭,美國的專業影音網站甚至有個專責的討論區討論有哪些投影機可以對應這Constant Height Widescreen的需求,目前知道所有Runco、Vidikron以及Optoma的家用機種都可以完全對應,別的廠牌則只有某些輸入訊號格式可以支持,而不是所有的訊號都支持。

結語


    對于追求極致的消費者而言,最完美的投影機該具備哪些條件以便能完美重現最極致的家庭影院呢?第一是1920*1080p的投影分辨率,以充分完美的對應HD DVD以及Blue-Ray的1080i/p內容;其次是投影機有足夠的軟件功能對應16*9、2.35:1顯示的需求(至少類似HD81 LBX模式),最后是16*9鏡頭具備移動的功能,可以針對訊源的比例作調整。假如鏡頭不能移動,那么投影機的軟件必須有更彈性的顯示比例,才能夠?qū)?yīng)16*9以及2.35:1不同比例的需求,如果投影機不具備這樣的能力,可能就要以外購的Video Scalar Box、藉其功能強大的scaling功能彌補投影機的不足。

    最后有了這些必要的因素之后,消費者還是要有一定的顯示比例的判斷力,才能針對不同的內容做適當?shù)那袚Q,否則的話,只能等投影機再聰明些,能取代人為的判斷,這樣消費者才能無憂無慮的享受最頂級的影像與畫質。

    筆者認為:從整體表現來看,無論從視覺角度來說,還是技術革新來講,都非常引人矚目,當然,這樣的產品在價格方面也不是一般消費者能夠承受的起的,就家庭影院投影產品的應用來看,專業級產品正向著2.35:1的專業影院畫面比例靠攏,這是潮流所趨但目前來看還有些超前,是少數頂級影院發燒友的追求。從畫面表現效果以及其他種種方面來看,2.35的表現是非常出色的,不過人們更期待的是它的普及。
