【卡萊特·背包俠手記】點亮四川科技館巨型LED球幕屏！

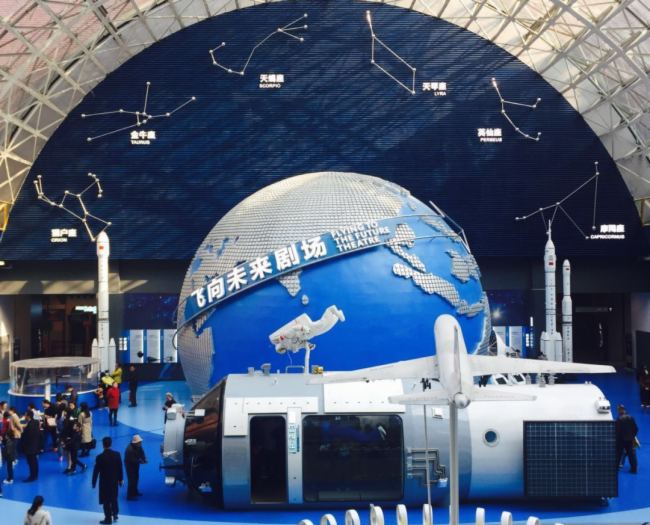

飛向未來劇場(圖源網絡)

    在‌四川科技館里，坐落著一個直徑14.6m的巨型球幕影院——飛向未來劇場。

    在這里，你可以觀賞人類探索宇宙的影片 ，領略星空的浩瀚;也可以參與互動式科普講堂 ，探索宇宙的奧秘;還可以體驗身臨其境的太空之旅 ，遨游于星系之間。這里不僅是科技與知識的交匯，更是夢想與探索的起點。

    背包俠手記

    成都科技館球幕屏

    那是2023年的夏天，我剛從西藏返回成都，就接到了任務，有一個異形屏幕需要現場支持，這一去，就是半年。

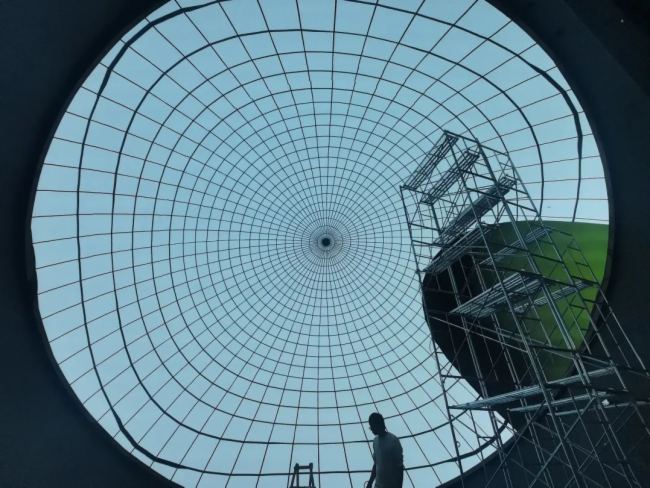

    當我第一次踏足四川科技館飛向未來劇場的那一刻，映入眼簾的是一整個巨型鋼架包裹的劇場穹頂，直徑達14.6m 左右，而在這穹頂之下，擺放著幾百?gòu)埥邮湛�，還有21個尺寸不一的燈板，這就意味著我至少要做21個參數，真正的挑戰，開始了。

    三大挑戰

    關關難過關關過

    01

    調試難！

    首次直面異構模組

    這是我第一次直面卡萊特系統的異構模組，在此之前，沒有深入了解異構參數，也很少有機會親自上手實踐，所以調試成了最大的難題 ，經過長時間的反復嘗試后，終于點亮了第一塊板子。

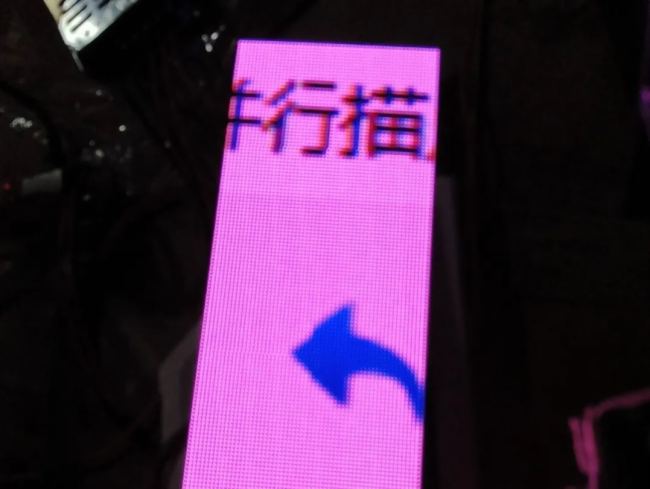

點亮的第一塊模組

    之后的很長一段時間里，我沉浸在異構參數的調試中，一張直徑20cm的圓形模組上，分布了8組數據，中間的4組數據只有大約2cm的高度，燈珠分布完全沒有規律，這也是最讓我頭疼的一塊模組，經過兩天的努力，終于成功點亮，當我欣喜的時候，當時的我還沒意識到做接收卡參數只是整個項目中最簡單的一步。

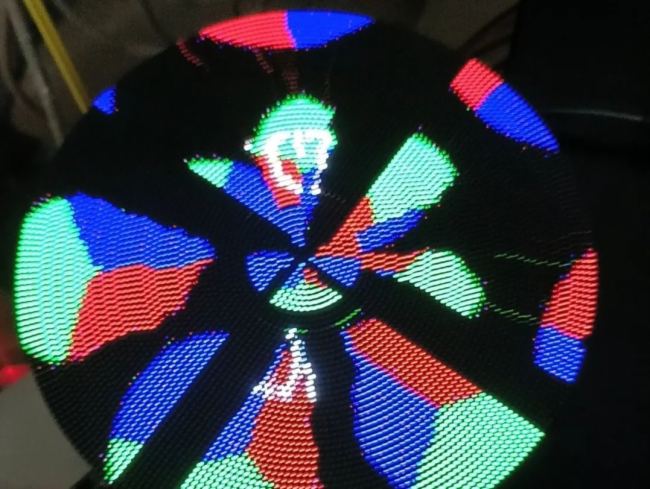

點亮圓形模組

    接下來，我所面臨的挑戰是把這21個箱體參數，在科技館開放的情況下，頂著鼎沸的人聲和施工的噪音，一個個下發至460余張接收卡，我在狹窄的控制機房里用一臺X20下發參數，82根主網線夾雜著其他100余條網線，情況錯綜復雜，經過三四天的不懈努力，終于將接收卡參數全部下發完成。

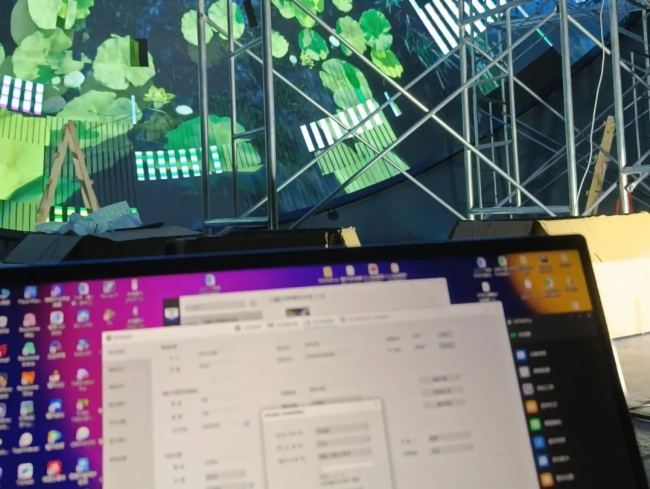

參數下發中

    02

    點亮難！

    隱身的網線和缺失的畫面

    接下來就要發送連接圖上屏 了，當整屏點亮以后，有整根網線藏起來的，也有幾張接收卡藏起來的，只能一個個找問題，當時的我每天都趴在網線堆里，就有那么幾條網線像隱身了一樣，解決了網線的問題后，整屏終于可以正常點亮了，在亮起來的一瞬間，一股自豪感油然而生。

第一次點亮整屏

    這個時候又出現了新的問題，在點對點顯示開窗的時候，因?yàn)镺P板開窗數量限制，導致無法做到點對點顯示，8個4K窗口，因?yàn)榭绨蹇�，開窗數量超過限制，有兩個窗口一直無法顯示正常，經過和研發溝通，重新分布網線，分布OP板帶載，盡可能做到每一個OP板帶載的網線區域均勻分布，最終解決了這個問題。

畫面顯示缺失

    03

    切片難！

    100余次嘗試，成功交付

    服務器到場，迅速做好顯卡拼接后，從拼接到開窗都無比順利，服務器組的同事開始了切片的測試，切片導入以后，一些圓形的素材在屏幕上呈現，總算是能看到項目完工的一絲曙光。

    然而中心圓盤的切片還是出了問題，因?yàn)槠渲行臒o(wú)規律的抽點，無法和周邊的畫面匹配，而且圓盤中心始終有一顆燈無法點亮。無奈之下，又開始了新一盤的“熬燈大戰”，把中間最中心的數據全部推翻，重新做參數和切片，一個4cm直徑的圓盤上做了超過100次切片，終于點亮成功！

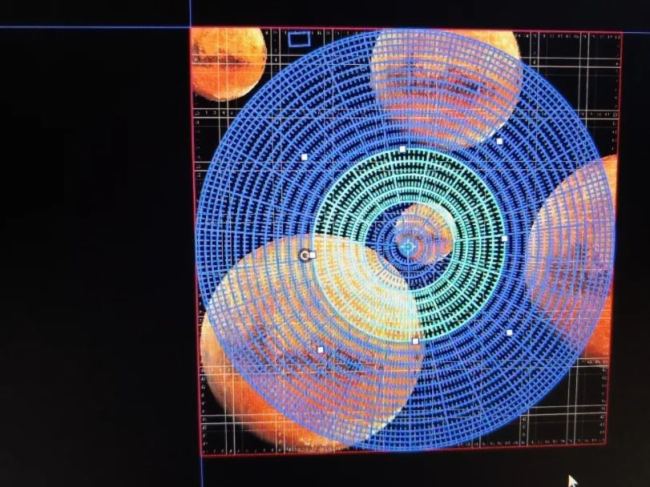

切片調整

    最后，在測試素材時，由于素材制作處理問題，“魚眼相機”制作的素材始終無法與屏幕貼合，經過對組合后的516張 (未組合4000余張)切片的反復修改，終于實現了魚眼素材的完美顯示。

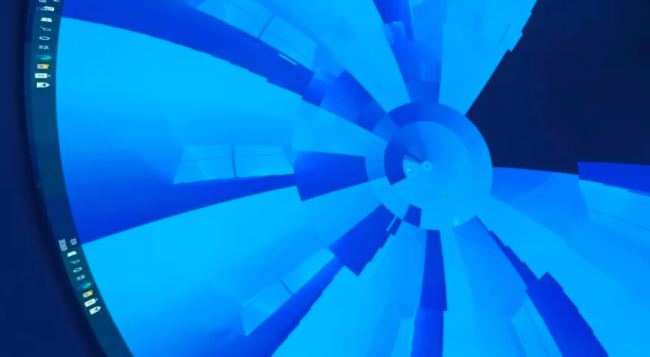

魚眼素材顯示效果

    在攻克了重重難關后，最終在12月25日，項目成功交付，我長達半年的四川球幕之行也落下了帷幕。

    科技之光

    沉浸之美

    后來每當和人聊到四川，我都會驕傲地跟他提起，在四川科技館里，我留下了一幅巨作，當你踏入飛向未來劇場的那一刻，仿佛進入了一個充滿無限可能的科技世界，會感受到前所未有的視覺沖擊。

    依托于技術創新和先進的顯控系統，卡萊特為觀眾呈現了一場身臨其境的科技盛宴，四川科技館巨型LED球幕的落地，不僅僅是一項技術成就，更讓我們看到了科技與藝術的完美融合，為科普教育和文化傳播開辟了新的路徑。
