    半導體設備公司普萊信智能近日發布針對MiniLED的倒裝COB巨量轉移解決方案-超高速倒裝固晶設備XBonder產品,打破國產MiniLED產業的技術瓶頸。

普萊信智能發布針對MiniLED的倒裝COB巨量轉移解決方案-超高速倒裝固晶設備XBonder產品,打破國產MiniLED產業的技術瓶頸

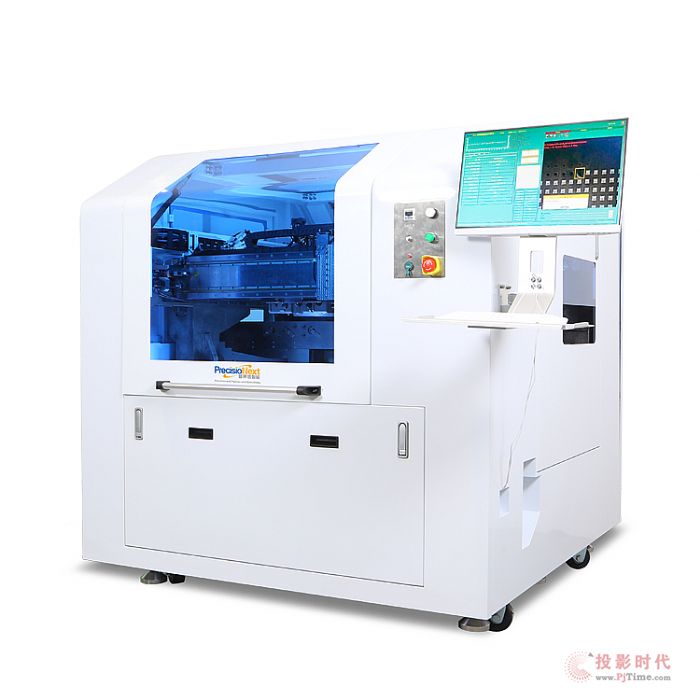

    普萊信超高速倒裝固晶設備XBonder

    MiniLED是指芯片尺寸在50至200微米LED產品,被譽為下一代顯示技術,和OLED相比,MiniLED具有更高的動態范圍、更好的對比度和更寬的范圍,并且比OLED具有更長的壽命,隨著蘋果在其新一代iPad和Mac電腦中開始批量使用,MiniLED產業成為整個顯示行業的熱點。蘋果、臺表科及美國半導體巨頭K&S合作,在其MiniLED產線中采用了完全不同于傳統的Pick&Place的倒裝COB高速芯片轉移方案,業界普遍認為倒裝COB將是MiniLED產業從概念走向商用的決定性技術。

普萊信智能發布針對MiniLED的倒裝COB巨量轉移解決方案-超高速倒裝固晶設備XBonder產品,打破國產MiniLED產業的技術瓶頸

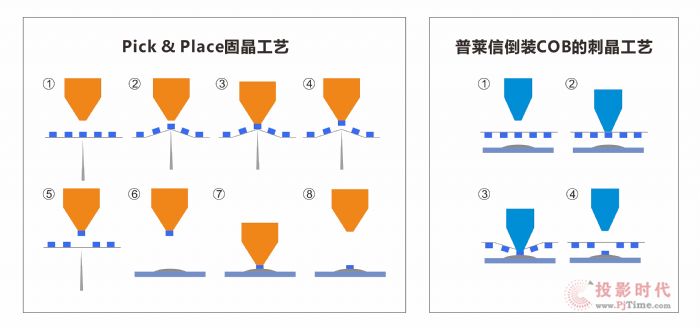

    普萊信倒裝COB的刺晶工藝

    傳統的芯片轉移技術均采用Pick&Place的方式,MiniLED由于其芯片尺寸小于200微米,而Pick&Place模式下,吸嘴的孔徑無法做到200um以內,加上MiniLED對超高速的要求,所有的傳統芯片轉移模式和設備都無法為MiniLED的量產服務。 而蘋果和K&S采用了一條完全不同的工藝路線,就是采用倒裝COB的刺晶體方案,徹底拋棄吸嘴,同時大幅度提高芯片轉移速度,成為世界上第一家真正能量產MiniLED產品的廠家。

普萊信智能發布針對MiniLED的倒裝COB巨量轉移解決方案-超高速倒裝固晶設備XBonder產品,打破國產MiniLED產業的技術瓶頸

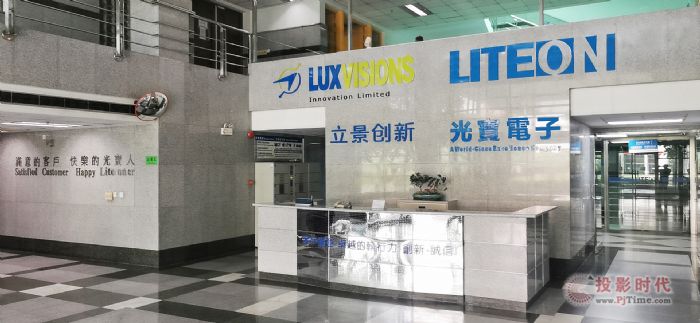

    立景創新(臺灣光寶)的前臺

    普萊信智能多年前就開始倒裝COB的刺晶工藝及設備研究,并申請了相關專利,同時聯合中科院,LED芯片巨頭共同開發并成功推出XBonder,最小支持50um的芯片尺寸,最快每小時產能可以做到180K,精度達到±15微米。該設備的推出,打破了蘋果和K&S在這一領域的技術獨占性,解決了國內MiniLED產業規模化的技術瓶頸,XBonder一經發布,獲得顯示行業的廣泛關注,華為,立景創新(臺灣光寶)等和公司進行深入地技術交流,并開始正式的工藝合作,國內多家顯示巨頭、封裝公司也在積極跟進,相信隨著設備和工藝的成熟,MiniLED將在2021年迎來真正的量產和產業爆發。

    普萊信智能介紹:普萊信是一家國內領先的高端裝備平臺公司,擁有完全自主知識產權的包括運動控制,直線電機,伺服驅動及視覺系統的底層平臺技術,半導體設備是普萊信的主要產品線之一,產品有8吋,12吋高端IC固晶機系列,更有達到國際先進水平的,專為光通信及其它高精度貼裝需求設計的,精度達到3微米的高精度固晶機系列,XBonder是普萊信技術平臺的延展,XBonder的成功,是中國半導體設備領域自主技術創新的又一個典范。
