奧蕾達多維度詳解光影屏黑科技

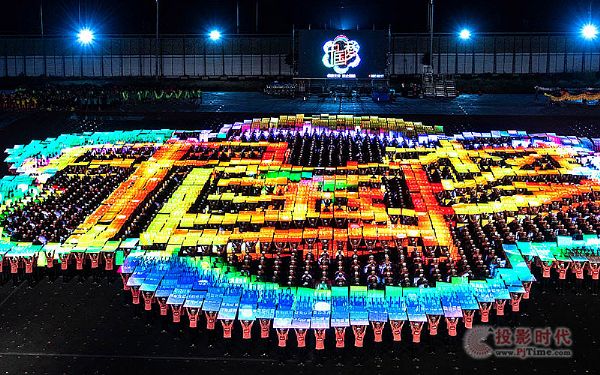

    2019年10月1日晚，在天安門廣場成功舉行的慶祝新中國成立70周年聯歡活動創下諸多紀錄，奧蕾達聯合京東方用酷炫的光影屏為全球觀眾奉獻了一場極具震撼力的視聽盛宴。

    “飄動的五星紅旗”“巍峨的長城”“飄曳的風箏”“展翅的和平鴿”“旋轉的‘一帶一路’地球村”……聯歡活動中的一幅幅巨幅畫面令全球觀眾嘆為觀止。那么，在這絢爛的主題表演背后又采用了哪些黑科技？創造了哪些世界之最呢？

    這3290塊光影屏總共有3368960顆燈珠，且每顆燈珠都由恒流驅動控制，每一顆都是“中國芯”。很難想象，半年前它們還只是導演組腦海中的一個美好設想。浪漫的設想，要變成現實的產品，這需要從多維度解決——屏幕外形與人體工學設計、產品可靠性和重量輕便可操作性、顯示安全性和實時零延遲可控性等等。

    那么，這一酷炫的產品又是如何生產出來的呢？采訪完光影屏產品總設計師包杰先生之后，讓我們從多個維度對光影屏一一揭秘吧。

    精簡設計，輕身如燕

    5月中旬亮相的光影屏樣品每塊重約4.7公斤，但這還遠遠達不到表演要求，滿足不了戰士每日操練10小時以上的需求，產品太重難以保證動作的連貫性操控�？偣こ處煱�總帶領核心研發攻克小組，重新審視光影屏，由內及外，全面優化：箱體框架部分采用加強結構鋁合金和碳纖維結合設計，以最輕和最強的結構形態保障對折萬次壽命；PCB鏤空到80%以上通透率，并且減薄設計，DC-DC模塊和鋰電池模塊在保障滿足使用情況下，采用與系統盒一體設計，減小體積的同時并且減輕重量；甚至大部分的固定方式采用了鉚釘和尼龍卡扣的方式設計，在提高產品生產效率的同時，對重量吝嗇到一克一克的計較；系統由之前的一加二模式直接換成一張卡集成控制模式……重量一克一克地摳下來，光影屏最終極限瘦身到2.85公斤。

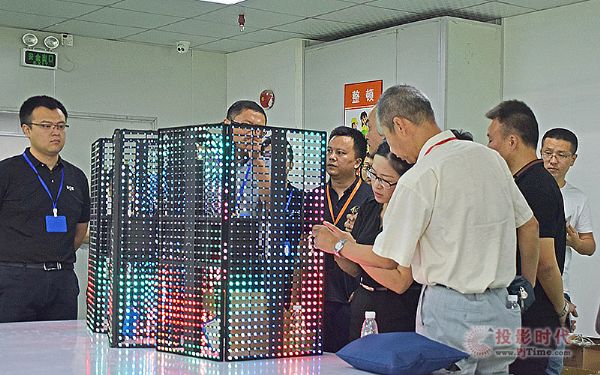

包總和張總給京東方和專家們講解光影屏產品性能

    各個組成可靠連接，百星不如一月

    在光影屏使用的過程中，整個產品需要保障折疊上萬次、不斷無規律水平、垂直各個方向震動、防各種磕碰、防水防潮等設計，確保產品的良好性能一直延續到國慶或以后。那么在產品的整體設計上，各個部件之間的連接就必須比常規產品更加可靠，所有部件和連接器都需要采用減震設計；連接器的安全可靠性尤為重要；減少級聯的次數，讓整個系統拓撲簡單是最有效的辦法。光影屏在連續幾個月的使用過程中難免會碰到雨水天氣，而且可能會在多個地方轉移運輸，因此產品基本的防護也是必要的。

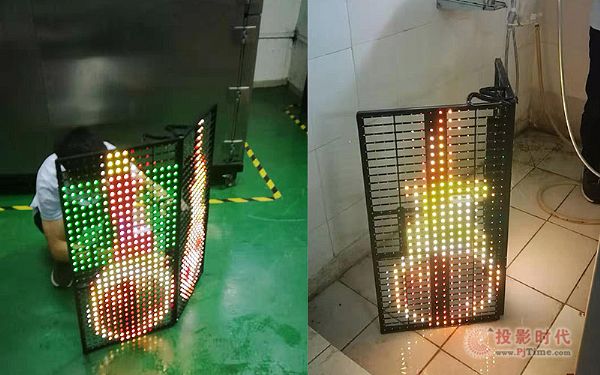

光影屏防水測試

    人體工學設計，精益求精

    在排練的過程中，光影屏在三千多名戰士手中，每天要操練10小時以上，且產品需要九十度和一百八十度反復折疊操作，屏與屏之間根據節目編排不斷走位、不斷互相碰撞、不斷無規則震動，并且還要滿足完全戶外操作。所有和節目相關的人員都知道這些硬性使用條件太難攻克，甚至導演組已經準備好了3290個反光板的備用方案，正所謂狹路相逢勇者勝，此時不亮劍更待何時！在董事長蔣順才博士的領導下，包總帶領的技術攻堅小組、奧蕾達供應鏈的余總、營銷中心的姚總以及生產的田總、品質部的李經理等等，所有相關部門與人員都凝聚一心，群策群力，對光影屏進行不斷優化，其提手采用了防夾手、九十度限位、蝴蝶花式設計；把手扁平式采用重心加緩沖保護設計，所有邊框和折角都采用圓角加軟墊設計，每個細節都精雕細琢。平舉、托舉、旋轉、折疊、單手提、手動按鍵切換等等各種動作位置反復推敲，即使產品交付完，奧蕾達人仍然精益求精，優化了兩次人體工學設計。

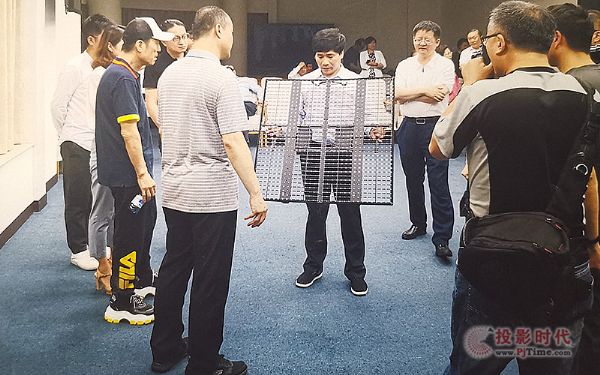

張藝謀導演與杜飛進部長試用光影屏產品

    新能源技術創新，萬無一失

    光影屏設計的一大難點在于所有產品都需要獨立的供電系統，且供電必須萬無一失，最大的難處還是解決快速充電、防止震動供電不穩、快速更換電池、并且更換電池還需要考慮節目不丟失，不關機、即使電池掉落或者其他外力損壞不得危害人身安全。奧蕾達研發團隊經過反復研討，反復試驗，理論與實踐結合，最終實現了光影屏供電防呆死扣連接、多模式自我保護、雙電池更換冗余設計、高電壓大電流快速集中充電、防爆防燃式設計……

    采用了最新的電池定制設計后，光影屏電池超長的續航時間獲得了節目專家組和導演組的高度認可，屏幕的使用時長從最初的4個8分鐘的小篇章設計，改成了4個大篇章和背景整場不熄使用。工欲善其事，必先利其器，當我們把產品做到極致，其實它帶來的收獲也往往讓我們意想不到。

    異步系統脫胎換骨式重構，十年磨一劍

    顯示屏的控制系統是光影屏的心臟，十年磨一劍，擁有13年系統研發經驗的光影屏總設計師包總很清楚，要滿足光影屏使用時的無規則震動、幾萬個視頻和幾千張卡大數據1小時內下載、以及最核心的零延遲同步控制機制，這在現有的異步系統上，從硬件到軟件都需要完全重新架構。經過反復考量，最終奧蕾達排除一切質疑，選擇了專注異步系統研發10年以上的上海熙訊聯合研發。

奧蕾達團隊與上海熙訊團隊在天安門前合影

    持續一個月的聯合定制，懷著一種愛國情緒，光影屏最終系統CPU、4G、Wi-Fi等核心芯片都采用中國芯設計；為確保系統在無規則的震動中使用，所有芯片全都采用純金PCB貼片和淘汰一切接插件模式；為確保幾萬個視頻對應3290個系統的節目編輯和下載，最終將AIPS平臺做成了全智能一一對應的模式編輯，操作員幾分鐘就可以將3290個系統的節目迅速編輯準確；為確保3290個產品的零延遲同步顯示，研發團隊連續60天作戰，嘔心瀝血將系統視頻算法反復重構，以及采用LORA的控制心跳機制多層備份，最終使光影屏按張藝謀導演所預想的，十全十美向全世界展示。

    點點光亮，燃放的是奧蕾達匠人們的執著精神，國慶70周年盛典晚會的精彩演出的背后凝聚著所有奧蕾達人的艱苦付出和供應鏈上下游合作伙伴們的支持，感謝所有人的努力與支持！“專業專注，創新發展”是奧蕾達的核心經營理念，奧蕾達今后會繼續專注于LED透明屏領域，不斷深耕細作，拓展透明屏應用領域，讓奧蕾達透明屏點亮世界，讓世界看到奧蕾達的創新風采！
