Avitech畫面分割顯示系統－MCC-8004

    近年來，隨著顯示市場的發展，畫面分割器的技術不斷發展，常見的進口品牌有： Extron，RGB Spectrum，Avitech等，每家公司都有自己的特點，這里主要以美國 Avitech 公司的 MCC-8004 為例分析以下畫面分割器的應用。

　　在畫面分割器出現之前，全部使用 CRT 電視墻，直到 20世紀末，21 世紀初期，隨著大尺寸顯示設備技術的發展，分割器設備分得以迅速發展，在很多領域得到應用：體育場館，安保，監控，視頻會議，會展中心，劇場，主題公園，公路監控，機場，軍隊，遠程教育等。

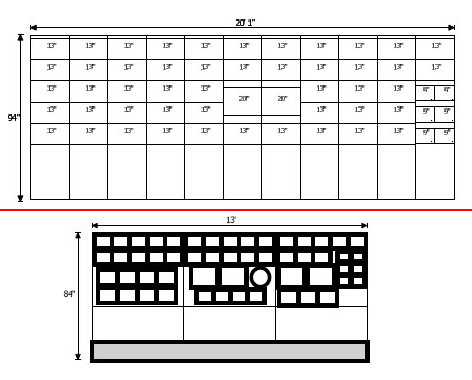

　　傳統的監視器也有一些先天的不足：重量，耗電，占用面積大，一致性差，老化不一致，維修工作多，閃爍等。正是因為以上諸多原因，現在幾乎所有的客戶都在考慮畫面分割器，以下是它的優勢：* 節省面積，美國 PPI 公司安裝實例，采用傳統監視器需要：20英尺1英寸長，94英寸高，面積為：500平方尺。而采用分割器只要：13英尺長，84英寸高，面積為250平方尺。面積節省50％。

　　* 耗電少，使用監視器為：6300瓦，使用分割器為：2550瓦。節省能源60％。

　　* 節省安裝材料，在這個項目中，傳統電視墻使用視頻電纜53根，監視器 53個，監視器安裝架 53 個，機架 11 個。而使用分割器：VGA 電纜 3 根，顯示屏 3 塊，機架 3 個，不需要監視器安裝架，系統內置每路信號的源名顯示，和數字模擬時鐘。

　　* 費用，分割器加顯示屏會稍微多一些，但是隨著大屏和分割器的價格不斷下跌，和綜合考慮到很多傳統監視器的安裝費用，時間，維修難易度，虛擬電視墻將會成為趨勢。

　　* 每個窗口可以任意大小，寬高比，位置。

　　* 根據需要，任意放大或縮小某個，或某幾個窗口。

　　對于任何產品的分類可以有很多方式，這里只談幾點：

　　1. 軟件方式，基于 PC 平臺，在上面安裝視頻捕捉卡：

優點：開發成本低，軟件升級方便，操作界面豐富，美觀，靈活，易于操作。

缺點：圖像差，穩定性差，易死機，開機啟動時間長，操作系統，硬盤易發生故障。

　　2. 硬件方式，為現在主流方式，被大部分知名廠商采用：

　　優點：系統穩定，不死機，開機速度快，圖形質量好，分辨率高。

　　缺點：顯示界面相對簡單，升級時需要改變固件（Firmware）。

　　3. 插卡式

　　優點：可以和其他模塊混用機箱。幾臺分割器可以公用一個機箱，利用率高。維修更換卡方便。

　　缺點：模塊和背板之間容易接觸不良。風險大，機箱如有故障，會使所有該機箱對應的屏幕丟失顯示。

　　4. 獨立機箱式

　　優點：系統穩定，減少接觸不良。系統升級方便，沒有限制，可以隨意擴容。

　　缺點：空間利用率低。
