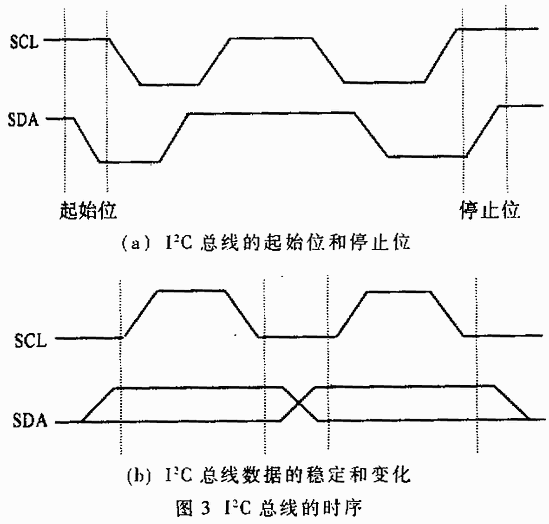

視頻監控系統中多畫面處理器的設計

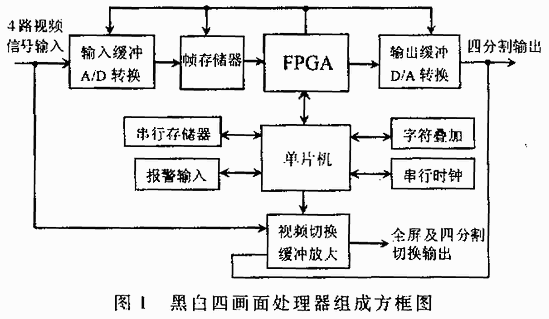

    2 各部分電路的結構及工作原理

    2.1 輸入緩沖及A/D轉換

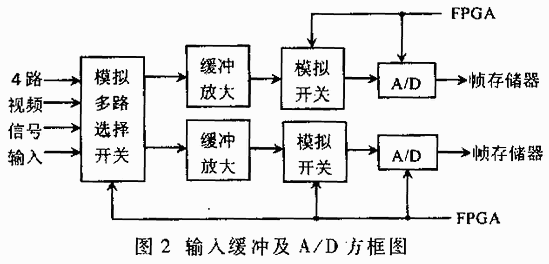

    該部分電路的主要功能是將輸入的模擬視頻信號轉換成數字視頻信號供FPGA器件處理，其方框圖如圖2所示。4路視頻信號經過受FPGA控制的模擬多路選擇器后，輸出2路視頻信號，經過緩沖放大后送到受FPGA控制的模擬開關；然后再輸出給A/D，2路視頻信號需要2片A/D芯片。A/D芯片選TLC5510，該芯片是一種分辨率為8位、20MSPS（20兆采樣點/秒）的CMOS模/數轉換器。在FPGA的控制下，TLC5510將輸入的模擬視頻信號轉換成數字視頻誤，然后送往幀存儲器。

    2.2 幀存儲器

    幀存儲器選AVERLOGIC公司的AL422，共需要2片。AL422是存儲量為384KB×8Bits的FIFO（First In First Out）DRAM，它支持VGA、CCIR、NTSC、PAL和HDTV分辨率，具有獨立的讀/寫操作及輸出使能控制；存儲時間為15ns的高速異步串行存取，可在5V或3.3V電源電壓下工作，標準的28腳SOP封裝。
