圖像邊緣融合首選方案－硬件邊緣融合器產品推薦

硬件邊緣融合器的優點

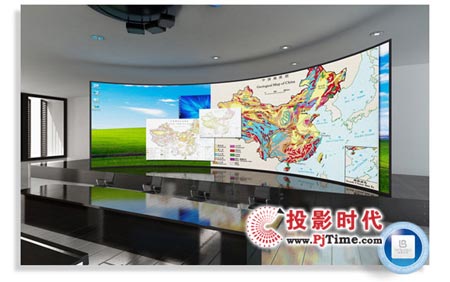

　　在多通道系統中，由于每臺投影機都是相互獨立的，兩個投影機所投出的畫面之間會有縫隙。雖然經過調整這個縫隙可忽略不計，但對搭建虛擬現實仿真系統的專業用戶來說，這個縫也不能接受。為解決這個問題。就需要用專業的邊緣融合機來對多路輸出進行處理，從而最終生成一個完整無縫的多通道拼接圖像。

　　目前實現無縫多通道拼接圖像的方法和技術手段主要有兩種，一種是由外圍的硬件邊緣融合處理系統來實現，稱之為硬件邊緣融合； 一種是通過某個集成了具有邊緣融合算法和功能的特定軟件進行，其中硬件邊緣融合是比較可行的成熟解決方案。

　　采用用軟件邊緣融合融合效果相對低且開發難度加大，系統應用靈活性差，也就是說用戶一旦采用某個3D軟件來進行圖像邊緣融合和無縫拼接，以后的所有科研或應用都必須依賴該軟件，而科研用戶的科研和應用方向往往又是多方面的跨領域的，這樣用戶耗巨資構建的虛擬現實實驗室系統環境的利用率和使用靈活性將被限制，而采用由外圍的硬件邊緣融合器來實現數字圖像的邊緣和無縫拼接將可以完全避免這一些列的問題，經過國內外多年的實踐證明采用由外圍的硬件邊緣融合器來進行圖像的邊緣融合是首選方案。

華控 合視 VIP100/VIP200

華控軟件 合視數字圖像校正融合機系列VIP100/VIP200

    產品簡介：

    多通道大視場投影顯示系統以其大視場、高臨場感的視覺效果，在虛擬現實、工業控制、戰場指揮等領域得到了越來越廣泛的應用。

    華控軟件公司基于自主研發的icorrectorTM數字圖像校正引擎成功推出的中國第一臺具有完全自主知識產權的合視多通道圖像校正融合機，是構建多通道大視場投影顯示系統的核心設備。

    能對圖形進行單像素幾何校正、自動色彩校正、無痕邊緣融合等綜合處理，構建無縫、連續、均勻的整體畫面，完美實現大視場顯示應用。

    適用于各種投影機，配備合視-CONFIGER調試軟件，擁有小時級的快捷調試模式，輕松構建包括平面、柱面及球面在內的任意屏幕形狀大市場投影系統。

    功能特點：

     單像素幾何校正：校正精度為0.1像素，任意屏幕均無變形失真，跨幅文字清晰無錯位

     自動色彩平衡：自動色彩平衡，省力省心，色彩失真低于2％，肉眼無法分辨

     無痕邊緣融合：圖像融合效果非常完美

     小時級系統調試：主要參數均自動調整，典型系統數小時安裝調試即達完美效果

     兼容各種投影機：廣泛適用于各種檔次、各種品牌的投影機

    應用：

     工程顯示：指揮監控；科研仿真；工業控制。

     訓練模擬：飛行模擬；艦船模擬；車輛模擬。

     商用娛樂：環幕電影；廣告展示；大型游戲。

    技術規格：

型號	合視VIP100	合視VIP200
處理通道數	1-5個通道/臺	1-5個通道/臺
色彩質量	24位真彩色	24位真彩色
圖像分辨率	XGA（1024*768） SXGA（1280*1024）	1024*768 1280*1024	1600*1200
圖像幀數	30fps以上	60fps	45fps
圖像輸入接口	DVI-I（接收?qǐng)D形工作站輸出的數字DVI或模擬VGA信號）
圖像輸出接口	DVI-I（以數字DVI或模擬VGA信號輸出到投影機）
網絡接口	RJ45接口（10M/100M/1000M自適應）
控制軟件	遠程窗口界面，可方便地調節、保存配置

創凱電子 CK4M 系列

邊緣融合控制器

    創凱電子 CK4M 系列邊緣融合控制器是專業的高端圖形處理設備, 專為大屏幕投影無縫拼接系統而設計，內置多畫面圖形拼接處理器和融合帶生成裝置，集視頻多窗口處理技術和邊緣融合技術為一體，在一臺控制器上完美實現視頻多窗顯示、邊緣融合、色差校正、多路信號源選擇、輸入信號自動調整和預存場景自由調用等功能。

    CK4M 系列邊緣融合處理器具備了圖像融合所需的所有處理功能。主要包括融合帶的自動生成、融合邊帶的特性處理、相鄰?fù)队霸O(shè)備的色差匹配等功能。融合器可以支持多路不同的信號輸入，支持N*M的無縫拼接顯示，能實現多路信號的開窗口顯示、窗口任意漫游、窗口大小任意縮放、視頻與計算信號的任意疊加的等功能。

    CK4M  系列邊緣融合處理器支持各種標準或用戶自定義信號的識別和處理，和板卡式處理器不同，它能自動對輸入信號進行位置的精確校準、能自動對模擬輸入信號的相位進行精確調節，能自動記住不同輸入信號的特征，保證在調整過的輸入信號再次出現時能自動套用預存的參數。

    CK4M  系列邊緣融合處理器支持任意規模的輸入和輸出，可根據需要預先自由配置。對所有的信號自動識別并按用戶要求對各信號進行視窗大小、顯示位置、圖像比例等方面的調整和變換，最終轉換為固定的1024×768/60Hz的VGA格式輸出

    CK4M  系列拼接器，采用純硬件設計，不需要操作系統支持，上電即可工作，啟動時間小于5秒鐘，穩定性高。動態圖象自然流暢、清晰艷麗,成本低。

    CK4M系統連接圖

特點介紹

　　一、自生成融合帶

    CK4M根據無縫拼接和顯示的特性， 自生成融合所需要的重復數據帶， 在不同投影顯示單元之間構筑融合所需要的疊加重復顯示區域。根據產品的特性，融合帶的寬度范圍為128、256、512、1024個像素點可選。當支持M×N融合時，融合帶最大寬度為256像素；

　　二、融合帶處理

    融合邊帶處理功能主要實現數字光學拼縫消融，CK4M內置多種伽馬漸變曲線模式，同時也支持用戶自定義模式， 用戶可以根據自主的需求，在256級范圍內進行調整。

　　三、自動色彩均衡

    自動色彩均衡功能可消除投影設備間的顏色和亮度差異，保證投出的大畫面色彩均一、亮度一致。

　　四、先進的純硬件設計架構

    與基于計算機的融合處理器方案不同，CK4M系列采用了純?nèi)�硬件信�?hào)處理和總線架構模塊設計。不需要操作系統支持，上電即可工作，開機時間少于5秒, 用戶可直接硬開機和關機,啟動迅速, 滿足每周七天、每天24小時的工作需求,系統穩定可靠。

　　五、窗口控制

    實現窗口的畫外畫平鋪，疊加，漫游，透視,縮放，任意移動等功能。

　　六、高清晰底圖顯示

    融合機可以實現高清晰背景底圖顯示（需要預定），支持底圖輸出時，融合機輸出分辨率只能固定為：1024×768；

　　七、支持超過分辨率文檔高清顯示

    融合機器支持對2048×768、3072×768的超過分辨率文檔點對點無損顯示；

主要技術指標

型號系列		CK4MXXYY
輸入信號	VGA信號	4路VGA信號，最高支持到1920×1200
	視頻信號	4路復合視頻信號輸入 ，支持N制和PAL制，可定做S-video和ypbr等分量信號的 輸入。
輸出信號（固定其中之一）		VGA（15pin D-SUB）, XGA（1024×768@60Hz）1400*1050@60Hz  1280*1024;1920*1080;
操作方式		標準RS232端口（隨機提供系統控制調試軟件），遙控器
融合帶寬度		1×N橫向融合：128、256、512、1024不同像素點可選；
		M×N融合：128像素點
顯示單元組合		1×N橫向拼接融合，M×N內的任意拼接融合。
系統控制軟件		隨機配送
功耗		15W/路
供電		180-240VAC, 50Hz
工作溫度		0-40攝氏度
工作濕度		15-85%
機箱規格		4U標準機箱
機箱尺寸		431×264×530（mm）
重量		大約20KG

睿聯嘉業邊緣融合機

    北京睿聯嘉業科技有限公司通過多年的技術創新，公司掌握了一批具有自主知識產權的科研成果，研發出了一批極具創新特色的顯示控制和傳輸類產品。其中“睿聯嘉業邊緣融合機”就是該公司的和新產品。

    睿聯嘉業邊緣融合機”特點如下：

    特有多屏圖像拼接功能，不需要增加拼接系統；

    特有TCP/IP網絡控制管理功能，能通過以太網控制；

    具備了圖像融合所需的所有處理功能。主要包括融合區域的數據復制、融合邊帶的特性處理、相鄰?fù)队霸O(shè)備的色差匹配等功能；

    支持任意規模的輸入和輸出，可根據需要自由配置 ；

    支持各種標準或用戶自定義信號的識別和處理，和板卡式處理器不同，它能自動對輸入信號進行位置的精確校準、能自動對模擬輸入信號的相位進行精確調節，能自動記住不同輸入信號的特征，保證在調整過的輸入信號再次出現時能自動套用預存的參數；

    可實現平面融合、柱面融合、球面融合等多種融合模式。融合區域大小可任意調整，融合帶特性參數可自由調整，融合效果較好；

    內置多種測試圖樣和色彩圖板，融合區域調整手段完備，通道間的色差校正功能齊全，工程安裝調試方便快捷；

    完全達到目前使用廣泛的國外的拚接融合一體化處理設備的技術水平；

    控制軟件通過友好的管理界面，數字化的處理方式，方便用戶進行信號選擇、顯示布局、畫面處理的多種管理功能。

偉景行FreeMedia多通道數字播放機

　　和普通標準單屏投影不同，多通道投影系統有了高質量的投影儀，并不代表有一流的播放效果，我們還需要配備一流的專業數字媒體播放系統。偉景行FreeMedia是內置邊緣融合和幾何校正功能的多通道數字播放機。它能在媒體播放時利用偉景行獨有的專利技術，同時完成邊緣融合和幾何校正的工作，而且所有工作都在數字狀態下完成，無需進行數模轉換。因此，F(xiàn)reeMedia的視頻播放有更好的畫質和更完美的拼接效果。

    偉景行FreeMedia系列數字媒體多功能播放機能夠支持DVD、avi、Mpeg等標準視頻文件的實時播放，部分型號更能支持Microsoft Office等通用軟件的實時處理和顯示。

    所有FreeMedia系列數字媒體播放機均支持立體信號的完美播放。

偉景行FreeMedia多通道數字播放機 產品特色

　　SameFrameTM多通道精確同步技術

    多通道無縫拼接不僅僅需要融合和幾何校正，還需要讓多通道的內容同步，這樣才不會出現畫面撕裂現象。SameFrame技術使得FreeMedia系列多通道數字播放系統得到精準的同步視覺效果。

　　任意曲面投影幾何校正技術

    AccuPixels技術支持用戶自定義投射曲面的實際形狀，從而使得圖像中的每個像素都能被投射到正確的位置，從而精確控制畫面的視覺效果。

　　更好的邊緣融合技術

    FreeEdge專利技術允許用戶對投影重合區的圖像進行RGB獨立的亮度控制以及伽瑪校正，徹底消除亮帶，獲得最佳的圖像融合效果。

　　“零延遲”同步處理能力

    采用偉景行FlashPassTM專利處理技術，使得信號處理達到幾乎“零”延遲的性能，特別適合專業的虛擬仿真應用。

　　通用軟件的實時運行和顯示

　  由于擁有專利的FreeDeskTM技術，F(xiàn)reeMedia E+和C+系統可以將播放機的PC桌面經過邊緣融合幾何校正投影出來。和EdgeGen技術一樣，F(xiàn)reeDesk技術使得普通的Windows應用程序可以直接使用多通道無縫拼接投影系統。

　　邊緣處理和信號播放同步處理

    由于自帶邊緣融合和幾何糾正處理模塊，無需另外采購邊緣融合幾何糾正器，安裝簡單，節省成本。而且，由于兩個環節同步處理，信號播放幾乎無延遲。

　　更廣的應用范圍

    由于支持DVD、avi、Mpeg等通用數字媒體的多通道實時播放，無需預處理，甚至可以直接播放Microsoft Office等通用軟件（部分型號），不但節省演示內容的準備時間，而且極大的擴展了系統的使用范圍

3DP Compact UTM MegaWall

圖象融合帶生成控制器

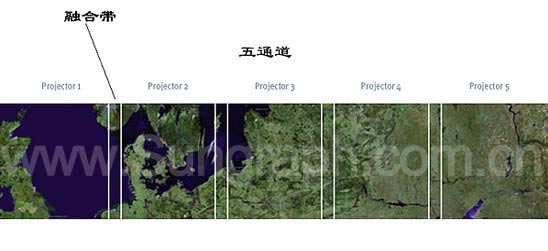

　　圖像與圖像之間融合拼接時需要有融合帶，融合帶之間的圖像信息是公用、且重疊的（如圖1），在虛擬仿真應用軟件，我們通常會通過多通道視錐偏移的方法獲得圖像重疊區域，這是通過軟件編程和二次開發可以解決的。但是對于一般的計算機應用軟件而言，計算機軟件是不能產生重疊區域，為此3DP公司開發的MegaWall滿足了這一應用。Compact UTM MegaWall處理器就是一種通過硬件生成融合帶的解決方案，這種方案的優勢在于無論計算機采用的哪種應用軟件，經過MegaWall處理器處理后均可以生成所需要的融合帶，這樣就排除的軟件限制，變得無所不能。

　　Megawall是一個可將多個輸入圖像信號整合為無縫平面或曲面投影圖像的尖端產品，即使是Windows操作系統、office 辦公軟件、Photoshop、3DMAX或其他各種專業軟件，MegaWall均可以對他們進行融合帶生成的實時處理，將多投影顯示的圖像拼接得天衣無縫，最終產生一幅無縫的完整連續的超高分辨率的大屏幕投影圖像，得以在多通道無縫拼接大屏幕上應用。該系統的輸入、輸出通道數目可無限擴展。

　　Compact UTM Megawall是創新的融合帶生成控制器，使用Megawall可以輕易的構建高分辨率的實時無縫大屏幕拼接系統，此控制器支持屏面幕，柱面幕和球面幕。 3DP這種獨特的技術可以為多種行業提供解決方案，如：控制室高檔會議室、地圖應用、視景仿真、展會展覽展示、國防軍事模擬、能源、金融、工業、房地產、安全、空間領域、電信、交通控制、大型公共場所展覽展示等。

博睿聯創　Brillview BR-VP6000

博睿聯創 Brillview BR-VP6000/BR-VP7000系列融合控制器

    博睿聯創 Brillview BR-VP6000/BR-VP7000 （Brillview BR-VP6000支持平面融合；Brillview BR-VP7000支持立體融合）系列融合控制器是專業化的高端圖像處理設備，專為大屏幕無縫投影顯示系統設計。內置多畫面拼接處理和融合生成控制兩大功能，最大限度的簡化了無縫投影顯示系統的結構，信號源處理器、投影機的三點一線構架即可組成系統,系統結構簡單,功能強大。

    Brillview BR-VP6000/BR-VP7000 系列融合控制器內置單像素幾何校正、自動色彩均衡、融合邊帶處理功能。

    Brillview BR-VP6000/BR-VP7000 系列融合控制器內置拼接處理功能。拼接處理功能拓展了無縫投影顯示系統的應用空間，它使得無縫投影顯示系統不再只能顯示單一的大畫面，而是能在大畫面上打開多種多個信號類型的顯示視窗，系統的顯示內容更加豐富，提高了系統的使用率。

    Brillview BR-VP6000/BR-VP7000 系列融合控制器采用大規模 FPGA 陣列式組合處理構架,全硬件設計,無 CPU 和操作系統。控制器集超寬帶視頻信號采集、實時高分辨率數字圖像處理、二維高階數字濾波、色彩空間自動均衡等高端圖像處理技術于一身，具有強的的處理功能�？刂破鞑捎枚嗫偩�并行處理機制,能從根本上保證對所有輸入視頻進行全面實時處理，圖像無延遲，無丟幀現象。

    Brillview BR-VP6000/BR-VP7000系列融合控制器支持多種視頻輸入模式，包括復合視頻（ DVD或攝像頭信號），計算機視頻（電腦信號 VGA 或 DVI）等。其中，復合視頻，能夠?qū)崿F(xiàn)制視自適應；計算機視頻，能支持目前幾乎所有常見顯示分辨率，支持 4096x1536、3072x2304 在內的多種高分率信號，支持用戶自定義信號模式，支持 1080P 高清數字視頻。控制器提供 RGB/DVI輸出接口，輸出格式和分辨率可選。

大華 H2000系列圖形圖像工作站

大華　DH2000系列圖形圖像工作站

    無縫融合處理器最基本的要求就是能對重疊區域的圖像的亮度和顏色進行調整，我們通過邊緣融合處理器可以很容易從單一投影的演示過渡到采用多個投影機生成的無縫寬屏幕。

    大華技術股份有限公司 DH2000系列圖形圖像工作站是一臺使你很容易從單一投影的演示過渡到采用多個投影機生成的無縫寬屏幕演示的設備，是整個無縫融合大屏顯示系統的核心設備，是連接大屏輸出端信號（投影機）與輸入端信號源的樞紐設備。

    該工作站不但能夠支持1×2、1×3、1×4等排列格式的無縫顯示系統，而且能夠支持2×2、2×3等多種排列方式的無縫陣列拼接的大屏幕顯示。

    DH2000系列圖形圖像工作站內置邊緣融合和幾何校正控制系統，可以將多路視頻、RGB/VGA或來自網絡的圖像信號，組織成一個連續的無縫拼接的畫面。在這個連續的多通道畫面中，每路輸入信號都以獨立窗口的形式出現。

 單臺DH2000系列圖形圖像工作站具備如下基本功能：

• 支持邊緣融合
• 支持幾何校正
• 支持單臺投影機多通道輸出（2～6路）
• 支持高分辨率投影輸出（1400×1050～1920×1080）
• 支持同屏多窗口顯示（1-128）
• 可采集2路RGB信號（可擴充）
• 可采集4路模擬VIDEO信號(可擴充)
• 支持1路HDMI信號顯示（可擴充）
• 全數字化接口
• 畫面背景圖可隨意更換
• 支持網絡遠程管理及RS232串口控制

創視數碼 PowerSoftedge邊緣融合器

　　邊緣融合的作用是將一組投影機投射出的畫面進行邊緣重疊，并通過融合技術顯示出一個沒有縫隙加明亮、超大、高分辨率的整幅畫面，畫面的效果就是一臺投影機投射的畫質。當兩臺或多臺投影機組合投射一幅兩面時，會有一部分影像燈光重疊，邊緣融合的最主要功能就是把兩臺投影機重疊部分的燈光亮度逐漸調低，使整幅畫面的亮度一致。

　　創視數碼 PowerSoftedge邊緣融合器系統基于挪威3DP多通道數字圖象處理核心技術，是最新的融合帶生成控制器，使用該控制器系統可以實現真正無縫統一的大畫面顯示。

　　產品特點：

　　1.內置邊緣融合及幾何校正

　　內置邊緣融合和幾何校正控制系統，可以將多路視頻、RGB 或者來自網絡圖像信號，組成一個連續的無縫的拼接的畫面，帶來完美的視覺效果。

　　2、多通道精確同步技術

　　多通道無縫拼接不僅僅需要融合和幾何校正，還需要讓多通道的內容同步，這樣才不會出現畫面撕裂現象。

　　3、純硬件實現，高穩定性，低延遲

　　由于自帶邊緣融合、幾何糾正及視頻處理模塊，無需占用CPU和系統資 源，因此兩個環節同步處理，信號播放無延遲。

　　4、支持多畫面顯示

　　支持強大的多畫面圖像處理與顯示能力，支持多達16路視頻信號、16路RGB信號、背景圖像同屏顯示。所有信號可以按照窗口方式任意大小、任意位置顯示。可自由移動、任意縮放、任意疊加顯示。顯示模式可以保存，隨時調取。

　　5、支持拼接的跨屏、快速拖動、疊加顯示、多種顯示；

　　支持各種信號跨屏顯示、快速拖動、疊加顯示、融合區顯示正常，沒有拖尾和延遲的現象產生。支持背景圖像選擇，也可以將采集信號全屏作為背景，可以任意控制窗口的隱藏顯示。

　　6、強大的處理能力；

　　PowerSoftedge融合器能對每融合通道做幾何，色度，亮度的獨立矯正。能實現融合通道任意邊的消影，及同時四條邊的消影。全實時的反應時間。

　　技術指標

• 最大分辨率：1280*1024；
• 最大刷新率：60HZ；
• 最大分辨率下的最大刷新率：60HZ；
• 輸入信號：信號格式：模擬RGB或DVI-D(RGBHV,RGBS,RGSB)
             信號接口：DVI-I；
• 輸出信號：信號格式：模擬RGB或DVI-D（RGBHV）
             信號接口：DVI-I；
• 處理反映時間：最高3幀；
• 非線性幾何校正：數字化圖像重新采樣；
• 邊緣融合：所有角度都是數字化；
• 顏色平衡：數字化；
• 基色校正：3*3矩陣原始顏色較準達到優化顏色匹配；
• 伽瑪校正：數字化；
• 縮放比例：圖像縮放沒有額外的延遲時間；

　　應用范圍

　　過程控制無縫大屏幕顯示系統

　　指揮控制顯示系統

　　會議室無縫顯示系統

　　展覽和其場合的無縫顯示系統
