上海音響展：感悟KV2 Audio音箱的深度

ES系列揚聲器系統模塊

    KV2 Audio始建于2002年，為熱愛音樂的人們創造專業的音頻產品，并在這個領域內不斷進取。KV2 Audio成員在制造高質量的有源揚聲器系統方面有豐富經驗。George KrAera和Marcelo Vercelli從實際出發，發明了最適合中小型場地使用的有源揚聲器系統。由于在單元設計、有源揚聲器系統的創新上所取得的成就，他們受到世界各地音頻生產商和經銷商的一致好評。

    不同于其他生產揚聲器的廠商，KV2 Audio擅長聲學和電子設計——事實上，他們在建造穩固的、高性能、大功率有源音箱方面具有30年的經驗。在聲學設計、單元設計、有源功放及音箱電子控制器的設計上有豐富的經驗，先進的木箱制造工藝引領KV2生產出更時尚的產品。因為能夠完全的理解這些技術，才得以發揮其最大功效。通過比競爭者在每一分每一厘上榨出更好的表現力，而生產出外形更小巧、性能更好，價格卻較低的揚聲器。

    KV2 Audio核心技術表現在：通過提高揚聲器系統的真實的動態范圍而表現出極高清晰度、精準性和高效率，通過在單元設計、聲學設計、號角、功放、控制器和集成電路等每個部件上集中注意力改進設計，實現即使在削波作用下，對揚聲器的全面控制使其更富有深度。

    在日前召開的上海專業燈光音響展覽會上，我們近距離接觸了KV2 Audio的新一代揚聲器系統，為之“深度”所震撼。KV2 Audio專業音響產品包括EX和SX系列。通過提供一系列完美的應用解決方案，KV2 Audio音箱已經得到了廣泛的應用。



EPARK 2500



    EPARK 2500是為ES系列模塊揚聲器系統設計的四分音、有源功放設備。他不但裝有型號程序和功率放大器，而且也對由低音模塊的數量決定的功率分配進行控制。與其它有源揚聲器系統不同，EPARK 2500允許將舞臺上的重要電子部件進行替換——而不只是內置揚聲器模塊（當夠不到接口時，可以將它推動或堆疊）。



EPARK 2500特性



四分音2500W功放，專門用于ES系列模塊
高頻、100W、AB類推挽式-低互調設計帶變壓器均衡輸出
中頻、200W、AB類推挽式-低互調設計帶變壓器均衡輸出
中低音、600W、高效、帶線性有源濾波器的功率控制開關電源模組技術
低音、1600W、高效、帶線性有源濾波器的功率控制開關電源模組技術

包括均衡器、時間校正器、分頻器濾波器、揚聲器過載保護、系統設定和輸出電平控制的控制面板
無源的散熱器設計，裝有靈敏的強制降溫備用系統
可對六種不同揚聲器配置進行選擇和控制
獨立系統和低音模塊輸出電平控制
可在兩種低音“特性”-“沖擊”和“舒展”中進行選擇的獨一無二的特性
使用高級的波羅的海樺木，箱體漆有抗聚合物物質
轉角手柄，便于搬運
耐高沖擊、低摩擦底腳，易于移動箱體
提供所有AC和揚聲器箱體的可拆換的前外殼



安裝和使用簡單容易

    ES系列安裝和使用快速簡便。我們在EPAK2500內裝置了由十幾個或更多的組件來進行高級系統測試和聲學工程的最佳化。你所要做的就是：決定使用哪種一插即用的低音模塊，找到你所選擇的，插上它。



    系統安裝：你可以從下列低音模塊組合中選擇的6種位置開關。
    一個ES1.5（單一15”簡潔的低音模塊）
    兩個ES1.5模塊
    三個ES1.5模塊
    一個ES2.5（雙15”高輸出低音模塊）
    一個ES1.5和一個ES1.8（單一18”高輸出低音模塊）
    兩個ES1.8模塊



    （盡管EPAK 2500對單一的ES1.0中/高模塊有源驅動，你能在箱體兩側分別安裝兩個ES1.0箱體，使之為一個使用2個EPAK 2500的揚聲器系統工作。雙位開關允許EPAK 2500以一套特殊的濾波器來運行任何一邊或兩邊的ES1.0的參量）系統電平和低音電平控制：旋紐允許在-6dB和+6dB間進行電平控制調整。系統電平影響整個的包括低音模塊在內的揚聲器系統；低音電平只影響低音模塊輸出的電平。



    沖擊和舒展：KV2 AUDIO發展了一個專有的提供富有深度、容易控制的、對低音加以擴展的低音管理電路。這個超快電路是一目了然的，而不是建立在均衡器的改變、限制器的增加或信號壓縮的基礎上。



    低音的擴展是通過改變低音擴展電路引起的，帶有能產生低預選頻率的高能瞬態信號。電路會發出一種不對功放產生削波的、類似于原信號的信號，并使之覆蓋到不是一個而是三個電路上�？偣β屎驮�有的高能瞬態信號中產生的總功率是相等的，但是時間的增加和峰值的降低，使得低音單元有時間再現長波。



    當選擇“沖擊”時，EPAK2500的1600W功率在低頻帶再現輸入信號，進行控制和管理。首先，ES系統在峰值瞬態信號超過實際使用電平10-15dB的現場演出中使用。目前的低頻功放電源首先用于這些瞬態的重現。KV2低音模塊增加了深度、清晰度，但尤其對遠離邊界的實際距離進行沖擊。沖擊的設定能展現真實、純正、動態的低音。



有力的機械設計



    EPAK 2500 有一個可將線纜內置的可拆裝前蓋，外殼由波羅的海樺木制成、帶有兩個轉角手柄，乙縮醛聚合體制成的低摩擦高密度“底腳”。



    所有電路都被固定在擴展的鋁散熱器上，通過其無源電子冷卻系統，能穩定、持續地進行冷卻。為了保持傳統的穩定性，電子機械組件被安裝在一個能避免晃動、典型緊湊的獨立掛起的系統中。



ES系統的擴展性



    由于可以使用兩個ES1.0中高音模塊來建立系統，ES系統是獨一無二的。為了這類系統功能的正確使用，我們推出了三種版本。



    中高音號角陣列：中高音號角是可旋轉的、定位準確的，以便中頻揚聲器可以并排放置。



    均衡器和控制裝置：EPAK 2500的特點是“一邊兩個的” 、咬合的ES1.0控制裝置。為雙模塊提供恰當?shù)腅Q和控制調節。



    系統設計：一個單獨的ES1.0垂直指向性是40°。將兩個ES1.0結合在一起將提供22°的垂直指向性，以緊密的垂直指向性控制提供全面的高于3dB的增益。



    系統能達到40m投射距離和極高聲壓。低音單元的使用數量取決于實際需要。將兩個ES1.5低音箱體放在兩個ES1.0模塊下面，能提供高質量高清晰度的全頻低-中/中-低音。



ES1.5——簡潔的有源驅動低音模塊

    ES1.5是一個非常簡潔的高輸出低音模塊，做為ES系列揚聲器的聲學支持系統設計而成。ES1.5得益于其100Hz下可擴展地運行設計。通過優化每個組件的運行頻帶通過量，ES1.5能完成持續、安全的高輸出。系統功率是由EPAK 2500功放/單元提供的，可快速簡便的安裝、完全的控制。ES1.5與ES1.0和EPAK 2500配置在一起，可提供高清晰度、富有深度和穩定性的最高動態范圍的輸出 。

ES1.5特性
高輸出、簡潔的、輕型低音模塊
126dB輸出（一個模塊）—133dB（3個模塊同時使用）
通過兩個聲學室進行聲學載入
15”中-低音驅動器，裝有3.00”（76mm）音圈和釹磁驅動器
高級的波羅的海樺木外殼，漆有抗聚合物物質

轉角手柄和邊角手柄設計，使得箱體便于搬運
耐高沖擊、低摩擦的底腳，不對稱地裝在三邊，允許垂直或水平安裝、鎖位且易于移動箱體
4個符合行業標準的內置支架，裝在每個轉角，使得箱體更穩固、懸掛更靈活
8個用于常規安裝的懸掛點
符合人體工程學設計的轉角手柄
簡潔的有源驅動低音模塊

技術參數：

ES1.8——高輸出、有源的、低音驅動模塊

    ES1.8是一款高輸出、前面載入的單18”低音模塊，它是作為ES系列揚聲器的聲學支持揚聲器系統設計而成的。通過前面載入設計和可提供沖擊和深度的大端口設計，ES1.8可提供緊湊的、預設的、低頻支持。通過對系統組件運行頻帶通過量進行優化，ES1.8能夠持續、安全地進行高輸出。
當與ES1.0和EPAK2500配置在一起時，ES1.8能輸出適用于任何系統的最高的動態范圍，提供高清晰度、富有深度和穩定性的輸出 。

ES1.8特性：
高輸出、單一18”低音模塊
129dB輸出（一個模塊）——134dB（當兩個模塊一起使用時）
通過大規格的低失真反射端口，進行聲學載入
18”低頻驅動，4.00”（100mm）音圈骨架，耐高溫音圈和加固的碳纖維的鼓紙圈
高級的波羅的海樺木外殼，漆有抗聚合物物質

轉角手柄和邊角手柄設計，使得箱體便于搬運
耐高沖擊、低摩擦的底腳，不對稱地裝在三邊，允許垂直或水平安裝、鎖位且易于移動箱體
6個符合行業標準的內置支架，配有12個M10懸掛點
8個用于常規安裝的懸掛點
符合人體工程學設計的轉角手柄
簡潔的有源驅動低音模塊

技術參數：

EX系列——新的揚聲器系統

KV2 Audio

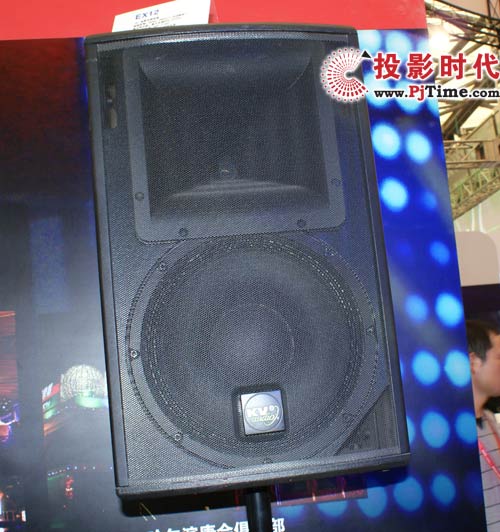

    EX系列包括EX6 200W高清晰度揚聲器、EX10 500W高清晰度揚聲器、EX12 500W清晰度極高的揚聲器、EX 2.2有源低音模塊、EX 2.5專業低音模塊組成。

EX10 500W高清晰度揚聲器

    EX10是非常簡潔的兩分音、高輸出、全頻有源揚聲器。我們花了數月時間對電路的設計進行研究，以確保即使在削波狀態下，EX10的動態范圍仍能提供清晰、穩定的表現力。

    EX10的電路設計已經將兩分揚聲器系統的自身弱點減到最小，比如低中頻的差劣表現和在這一頻帶發現的弱的快速響應。與其他10”兩分音設計的有源揚聲器相比，EX10是高清晰度的,不斷進步的、沒有自身弱點的一款10”兩分音有源揚聲器 。

    EX10的不對稱箱體設計允許它被水平或垂直放置，輕便易用的符合人體工程學的設計是其另一特點。

電子學
    EX10的功放組件包括：功放、電子分頻器、相位列隊、均衡器、時間校正器和揚聲器保護裝置。面板電子管理能確保它的快速反應、便于組裝、易于控制。

    EX10將KV2 Audio的開關電源模組加以改進，以提高低頻功放的電流。熱能釋放經過一個獨特的"少片-少量"散熱器對水平、垂直方向均可進行冷卻。新的結構不但提高了系統效率，而且增大了輸出 。

EX2.2 有源低音模塊

    EX2.2是一個簡潔的、高輸出、有源超低音揚聲器。KV2 Audio通過對高效"開關電源模組"功放技術、精密的制造工藝、高技術的低音單元設計、創新的高效表現力、雙-室聲學設計進行研發，使EX2.2的驅動器能持續提供1000W功率，保證從小箱體發出緊湊的、快速的、可控的高電平低音頻響。

開關電源模組技術。

    EX2.2和EX2.5都采用了KV2 Audio的開關電源模組的改良版本，強化了大功率的低頻功放技術。通過實現這種高效的功放技術,我們能以極高電平和極小熱能損耗來控制低音單元的功率。因此，我們能以快速電平再現低頻數據擴展聲學設計的操作界面。新的設計使系統效率提高了90%以上。

    可以用EX每一款超低音揚聲器搭配使用KV2 Audio的有源揚聲器系統，也可簡單地與無源揚聲器共同使用，展現美妙的低音。電子高通濾波器、相位和獨立輸出電平控制器能提供高精密度的、易于操作的系統整合電路。EX2.2和EX2.5都非常適合需要快速運行來滿足高輸出的低頻重放的現場演出。

EX2.2特性
高輸出,兩個12”有源低音模塊
1000W高效擴音器，其特點是帶線性的有源濾波器的開關電源模組技術
高清晰度,應用于全頻的揚聲器系統
130dB輸出的高效聲學設計的驅動器
包括均衡器、分頻器濾波器、揚聲器過載保護、輸出電平和相位控制在內的揚聲器管理面板

左右立體聲輸入或單聲道輸入，信號輸出和高通輸出
2個12”高輸出高效低頻驅動器，裝有3.00”（75mm）音圈骨架、耐高溫音圈和輕型高能釹磁結構
波羅的海樺樹外殼，漆有抗聚合體涂料
兩個凹陷的邊手柄，便于搬運
位于箱體兩側的縮荃共聚體耐高沖擊、低摩擦腳，允許將箱體垂直或水平放置，易于鎖位和移動配有4個M10懸掛點的2個內部角支架
為架設桿和揚聲器放置設計的頂端支架點
LTD指示器，顯示信號、限制器、熱狀態和“開啟”狀態

EX2.2應用:
小型至中型的現場錄音應用
應用于演講和多媒體錄音的手提PA系統
移動DJ裝置
固定安裝
