實現曲面融合-ProMap系列邊緣融合校正系統

    數字投影技術的發展，可以用較低的成本得到高質量的圖像投影。但當這些投影技術應用于曲面幕以及球幕的時候，卻無法保證所投影的圖像在屏幕上拉伸而沒有變形。為了使站在屏幕前任何位置的觀察者能夠看到不失真的圖形，有必要對投影前的圖像進行適當處理，使得投影機能夠?qū)�圖像的各像素投到其適當?shù)奈恢�。然而，將圖像分成多個像素不可避免會造成圖像質量的損傷，因此，需要一種設備在不增加圖像更新延遲的基礎上保證投影圖像的質量，實現圖像實時顯示和控制。為此，Equipe公司設計了ProMap^TM系列產品，來完成多通道投影的邊緣融合和圖像變形調整，使投影機可以應用于任何形狀的屏幕。

    ProMap^TM系列邊緣融合校正系統專為在曲面屏幕上實現投影校正融合而設計了。它是一個具有數字視頻I/O的SXGA+數字投影、融合、幾何校正遮蔽系統，目前它支持1400 x 1050 SXGA+視頻格式。ProMap^TM系列產品具有以下一些主要功能特征：

• 自動格式檢測和選擇
• 支持綠同步
• 每個單元的通道數為4
• 獨有的熱點補償功能
• 下載時間快
• 可以針對每個象素進行調整
• 友好的人機界面

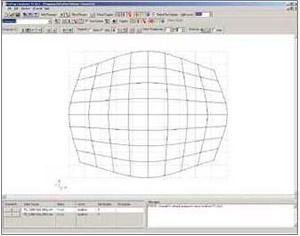

    Equipe ProMap^TM采用先進的數字濾波技術消除了由將像素點映射到不同位置所引起的圖像鋸齒現象。多通道投影中，一臺投影機和另一臺投影機的圖像存在一個重疊區，使用數字濾波技術，通過融合機的精確技術，將圖像投影到新的位置，人眼所看到的就是沒有重疊的圖像了。 ProMap ^TM Composer, 功能強大的人機接口（GUI）, 使用WYSIWYG編輯環境，可以對圖像變形校正，邊緣混合和熱點補償進行全面的控制

    與CRT融合不同，一旦進行了初始調整，在以后的使用過程中就無需再對 ProMap TM進行校正了。各調色板獨立的數字遮蔽技術彌補了不同投影機以及同一投影機不同投影區域之間的顏色差異。采用ProMap TM遮蔽系統還可彌補曲面投影幕不同投影區的顏色變化，并可預處理并消除熱點補償?shù)葐栴}。  投影位置由對光路進行預處理的B樣條網格進行定義。之后，根據觀察者的眼睛位置進行精調。只要使用一臺筆記本電腦就可實現整個過程的精調。

   　一臺ProMap^TM的單機系統最多支持4個通道，可以通過局域網增加網絡中的ProMap^TM單機的數量來擴充通道數，理論上講，ProMap^TM所通道數的數量是無限的。

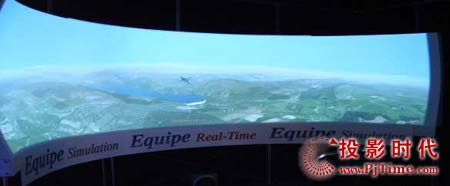

    ProMap^TM 系列邊緣融合校正系統廣泛應用于民用航空航天、航海仿真、運用航空航天、陸地仿真、道路駕駛仿真、空中交通管制等領域。系列邊緣融合校正系統包括ProMap AV、ProMap XGA、ProMap Classic、ProMap ADVantage四大類型，以下是這四大類型的產品區別列表：

ProMap 產品類型及應用
