3.IMD
當前的小間距LED大屏創新,正在向mini LED轉型,特別是在P0.X時代。但是,對于占行業內大多數的中小企業而言,要突破“卡脖子”難題的巨量轉移工藝,需要企業從封裝的裂片做起,在技術研發和資金投入上都顯得力不從心,不僅如此,已經成熟的表貼工藝將會全盤浪費。

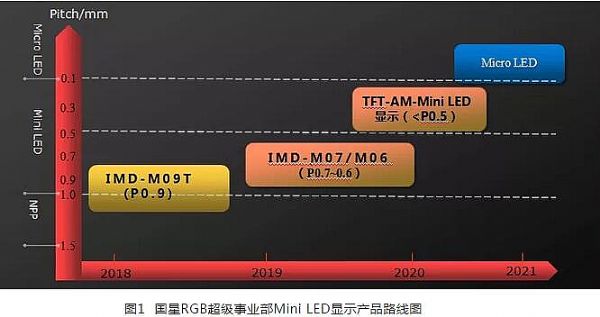

在此背景下,多合一燈珠提供了另一種解題思路,國星光電的IMD技術體系就是其中的代表。通過采用多合一思路,將涉及mini-led晶體顆粒處理的技術環節提前封裝,讓終端屏幕企業,依然可以沿用表貼工藝,實現mini-led時代P0.X級別產品的量產,為行業快速升級、導入嶄新技術,提供了最快的路線選擇。
國星光電IMD技術可以看成是亞單元級別的COB模塊,在產品顯示性能效果、安全防護水平上,達到COB級別產品的要求;并在墨色一致性上效果更具優勢。而IMD技術不僅降低了工藝難度,還有效降低了P0.X級別產品的成本。因此,有業內人士認為,在巨量轉移技術壁壘仍高筑的mini LED普及初期,IMD或許是當下最有助于推動P0.X產品進入規;袌應用的路線。
同時,不論是mini LED還是micro LED,其面對的都將是一個范圍領域極其廣闊的應用市場。也就是說,如此多樣化的應用,必然存在對巨量轉移依賴性“不那么強”的應用類別。譬如在對PPI要求并不苛刻的大尺寸應用上,IMD方案的制造難度和成本顯然更具優勢,為市場提供了多元化的選擇。
