分析師:2012年AMOLED走向成熟化

    市場研究機構 NPD DisplaySearch 近期發布最新的 OLED技術與市場趨勢報告 (OLED Technology Report)，指出 2011年 OLED 技術進展快速，而預期 2012年將是許多主動式有機發光二極體(AMOLED)量產技術達到成熟，并應用在大型化面板量產的開始。

    NPD DisplaySearch 預期接下來十年 OLED 技術將持續蓬勃發展，尤其在有機發光材料、有機材料鍍膜(color patterning)、電路驅動方式與封裝(Encapsulation)等技術都有很好進展，雖然目前 OLED 最大量產玻璃基板為5.5代，而5.5代以上的量產成本結構尚不明確，但隨著AMOLED的技術逐漸成熟穩定，AMOLED面板廠將開始導入量產于大尺寸應用上，預計2012年將有1,000萬片以上的 AMOLED 平板電腦面板出貨，且AMOLED 電視出貨將達10萬臺以上。

    OLED技術發展于1980年代，商業化應用則始于1990年代后期；近年來有不少廠商熱衷于發展AMOLED顯示技術，其中以三星移動顯示(SMD) 5.5代生產線為代表，同時SMD與LG Display也已經分別公布其8代線AMOLED投資計劃。其他面板廠商則不論是新進入或曾經退出并重新進入者有友達光電(AUO)、新奇美(CMI)、彩虹(IRICO)、天馬(Tianma)與京東方(BOE)等等，均在AMOLED的技術上逐步開發并逐漸取得一定的進展。

    NPD DisplaySearch 指出，OLED顯示器具有高對比、反應速度快、較寬色域、廣視角、應用溫度范圍寬及低能耗等特性，除此之外，OLED顯示器還能應用于更薄背板，以制作可撓式或透明顯示器。

    根據 NPD DisplaySearch分析，2011年OLED面板產值預計達40億美元，約為所有平面顯示器產值的4%；2018年則將創造超過200億美元產值，達到了所有平面顯示器產值的16%。此外，應用 OLED 在照明上也自 2011年開始起飛，預計到 2018年將達60億美元產值。

    NPD DisplaySearch 并預測 AMOLED電視將于2017年達到1,000萬臺以上的規模。雖然在AMOLED 電視面板量產初期會有規模經濟不夠、量產穩定性不夠以及成本過高等問題，但在電視品牌廠商追求產品差異化的動機之下，預計將會有策略性的AMOLED 電視訂價方式，以刺激終端市場消費者的購買動機。

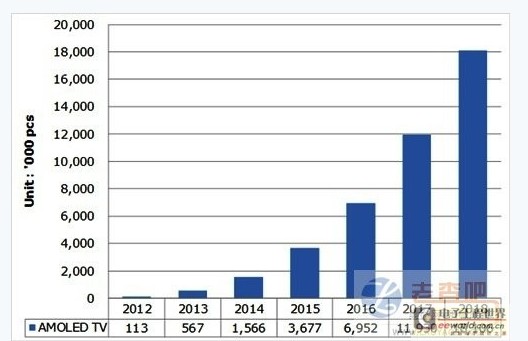

    AMOLED電視面板出貨（來源：NPD DisplaySearch）

    NPD DisplaySearch新型顯示技術研究副總Jennifer Colegrove表示：「 OLED 顯示技術已取得很好進展，不過對于大尺寸面板制造成本仍高，這將是一大挑戰。目前OLED已在中小尺寸領域?qū)崿F(xiàn)量產并應用于智慧型手機，一旦OLED 8代線在2年內開始量產，也就是代表AMOLED即將在大尺寸應用如平面電視、筆記本電腦及平板領域與TFT LCD競爭。

    Colegrove指出，2011年12月三星推出7.7寸 AMOLED 平板電腦，預計2012年將有更多平板電腦采用 AMOLED 面板；同時今年SMD與LG Display 也將分別實現AMOLED應用于55寸等級大尺寸平面電視量產。

    AMOLED的一大關鍵技術為背板(Back Plane)，NPD DisplaySearch 的報告也特別針對背板技術進行全方位分析。目前來說，幾乎所有AMOLED應用都是采用低溫多晶硅(LTPS)背板技術，但越來越多的廠商正在發展金屬氧化物或非晶硅TFT (a-Si TFT)背板，并計劃于2012開始投入生產。

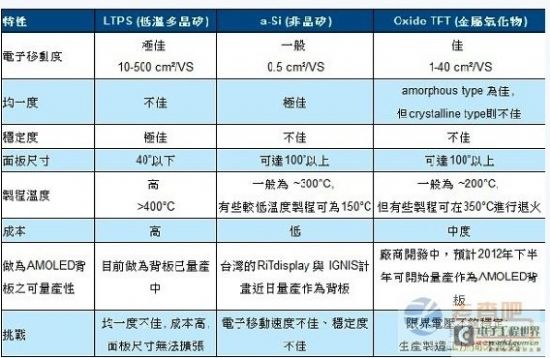

    LTPS、Oxide與a-Si 背板特性比較（來源：NPD DisplaySearch）

    NPD DisplaySearch報告其他重點包括：

    各種有機發光材料(Organic materials)均有不同的發光效率，其范圍由10 cd/A到100 cd/A 不等。而經過許多材料廠商的努力，目前已經可以透過采用更好的紅色與綠色磷光材料(phosphorescent materials)而達到發光效率的提升。

    目前幾乎所有AMOLED顯示器的有機材料鍍膜(Color Patterning)技術都是采用精細金屬掩膜(Fine Metal Mask，F(xiàn)MM)的蒸鍍方法(Thermal Evaporation)，不過這個方法材料損耗較大且受限于基板尺寸。目前許多新的技術逐漸被開發，并用以提高材料使用率及蒸鍍均勻性，如將蒸鍍時有機材料源從點狀改成線狀發散(linear、area sources)等等。

    其他有機材料鍍膜方式如采用彩色濾光膜加白光AMOLED或者采用噴墨涂層(Solution-Processed )的有機發光材料等等也開始有面板廠商開發，而且已被驗證可使用于大尺寸生產線。這些也將是AMOLED量產的一大突破。
