死or生？等離子電視的昨天 今天 明天

常見等離子面板的基本結構解剖

    等離子顯示器一般由三層玻璃板組成。第一層內表面為涂有導電材料的垂直隔柵，中間層是氣室陣列，第三層內表面為涂有導電材料的水平隔柵。要點亮某個地址的氣室，首先在相應行上加較高的電壓，待該氣室被激發點亮后，可用低電壓維持氖氣室的亮度。關掉某個單元，只要將相應的電壓降低。氣室開關的周期時間是15ms，通過改變控制電壓，可以使等離子板顯示不同灰度的圖形。

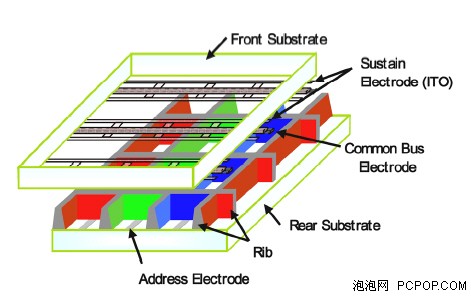

    等離子屏幕的面板主要由兩個部份所構成，一個是靠近使用者面的前板制程（Front Process），其中包括玻璃基板（Glass Substrate）、透明電極（Transparent Electrode）、Bus電極（Bus-Electrode）、透明誘電體層（Dielectric Layer）、MgO膜（MgO Thin Film）。

    另外一個是后板制程（Rear Process），其中包括有螢光體層（Phosphor Layer）、隔墻（Barrier Rib）、下板透明誘電體層（Dielectric Layer）、尋址電極（Address Electrode）、玻璃基板（Glass Substrate）。所以負責發光的磷光質并不是在靠近使用者的那一面，而是在比較內部的部份。

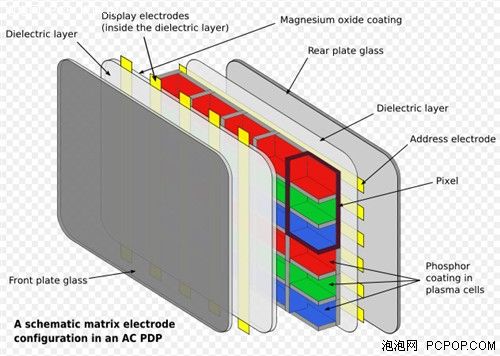

    目前一般的等離子顯示設備面板結構都是如上圖所示。首先是前玻璃基板(front glass)和后玻璃基板(rearglass)，作為整體結構的基板板，其厚度約為3 mm 左右的玻璃材質。

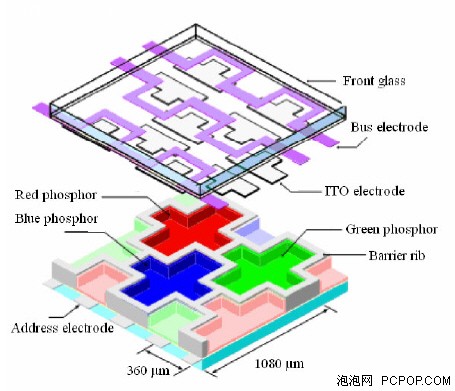

cell為十字形的等離子面板

cell為方格形的等離子面板

    當然，這種只是一般像素結構為長條的等離子面板機構，近年來還出現了一些其他結構的等離子面板，例如cell為十字形結構的等離子面板，以及cell結構為方格狀的等離子面板。這兩種面板的優勢在于擁有更大面積的熒光粉覆蓋面積，可以提高面板的發光效率。
