● 采用IPS-α高端面板的松下32LX700D旗艦液晶電視
上周我們收到來自松下的旗艦32英寸液晶電視,它的型號為32LX700D,是松下最新推出的一款液晶電視。和700系列的旗艦等離子屬于同一個級別。由于工藝上的問題,等離子電視最小的尺寸仍然是42英寸。而對于42英寸以下的小尺寸市場來說,松下的強項等離子幾乎沒有競爭力,所以日立、松下和東芝便聯合建造了IPS-α面板廠,專門生產32英寸液晶面板,從而補充自己42英寸以下小尺寸市場的產品空缺。

松下32LX700D液晶電視抵達中關村在線
● 松下32LX700D整體評價
這款機器的外觀給了我們很大的驚喜,因?yàn)榱?xí)慣了松下一貫的銀色機身設計,突然一臺黑色的機器的確有些不適應。在顯示效果方面,面板效果令我們吃驚,尤其是色彩還原度十分出色,在收看有線電視節目的時候,效果已經接近了CRT電視的sRGB的水平。IPS-α面板的出色表現已經超越了LPL的IPS面板,尤其是可視角度基本達到了無法看出色彩失真的地步。
但該機在PC連接方面的兼容性和實用性上,還缺乏人性化。作為旗艦身份的32LX700D,提供了豐富的功能和設置內容,從這點也足可以看出松下在顯示技術上下了功夫,想要玩轉這款機器,還需要多調試。
出色面板、全面的接口、強大的功能,讓這款32LX700D幾乎沒有什么缺點,如果你不相信,就來看看我們后面的評測吧!
·規格參數表一覽
松下 TC-32LX700D |
屏幕尺寸 |
32英寸 |
屏幕比例 |
16:9 |
分辨率 |
1366×768 |
物理對比度 |
1800:1 |
水平視角 |
178度 |
垂直視角 |
178度 |
產品功耗 |
138W |
輸入端子 |
TV接口×1 AV接口×2 S端子×1 分量接口×2 HDMI接口×2 VGA接口×1 |
畫中畫 |
支持 |
機身尺寸 |
不包括臺座:836×540×107mm;包括臺座:836×592×248mm |
機身重量 |
18.0kg(包括臺座) |
·電視外觀評價
松下32LX700D整體采用黑色調打造,音箱為側置,但邊框?qū)挾瓤刂频氖殖錾雌饋砭條比較舒服。電視下邊框?yàn)榱骶型設計,并且有一條高反光塑料材質制作的裝飾條。這款機器大體的外觀給我們感覺很尖端,十分酷的設計,但對于追求時尚新穎外觀的朋友來說,該機可能就沒有那么耀眼了。

正面、側面特寫

LOGO、細節特寫

底座、功能特寫

松下32LX700D遙控器特寫
厚度是該機的一個缺陷,一臺32英寸液晶電視的厚度感覺比索尼40X200A還要厚上一些,這會間接影響到壁掛時的效果。在散熱方面,32LX700D背部幾乎布滿了散熱孔,但并沒有使用類似索尼的熱氣流散熱方式來做,對于散熱效果我們還需要進一步測試才能夠得出結論。
不比三星差!松下32LX700D顯示技術解析
● 不比三星差!松下32LX700D顯示技術解析
談到顯示技術技術,我們首先簡單介紹一下IPS-α面板 。位于日本千葉市的VIERA IPS液晶屏工廠成立于2005年1月1日,擁有先進的生產流水線與IPS液晶屏幕制造技術,所以松下的小尺寸液晶面板都是從這里誕生的,也可以將其稱為VIERA IPS液晶屏。

IPS顯示技術歷史
上面表格中并沒有今天介紹的IPS-α面板,因?yàn)镮PS面板在IPS-α之前就已經發展了4代,其中應用面比較廣。目前知名度最高的應該是LPL的IPS面板,像素仍然成魚鱗狀。這種面板有弊端也有特色,例如IPS面板的漏光問題一直比較嚴重,但是其由于出色的像素結構設計,使其可視角度達到了一個十分出色的水平。
所以不難發現,IPS面板雖然在可視角度方面的優勢較大,但黑色度和漏光依然是個問題。而恰好漏光問題在MVA技術的面板上處理的很好,與其像素結構有著直接的關系。所以日立、東芝、松下吸取了臺灣MVA面板的特點以及IPS面板的優勢,將其結合,就出現了這個IPS-α的誕生。

松下32LX700D面板像素實拍(建議放大觀看)
上圖為這臺松下32LX700D的面板像素結構圖,看起來是不是很像臺灣屏?如果這樣認為你就錯了,先來看一下下面的圖吧。

由AS-IPS到IPS-α的進化
從魚鱗狀到全像素,這個改變使很多人將IPS-α誤會成為了臺灣MVA面板,所以從此以后,想要判斷MVA和IPS-α面板就比較困難了。但一般來說,市場中使用這種面板的電視只有東芝、日立和松下三個品牌。關于IPS-α面板筆者就簡單介紹到這里,總而言之,IPS-α面板在顯示效果上是要朝前于IPS面板的,那么后面的實際測試中會驗證這一點。
簡單時尚,電視菜單功能設置解析
●
松下32LX700D的菜單內容相當復雜,對于圖象以及聲音的設置內容全面到位,這也是筆者前面說到的,想要玩好這款機器,需要多調試。

主菜單界面
電視主菜單界面分類條例十分清晰,一切設置功能菜單都被放在二級菜單的設定里。從這個主菜單界面中,會進入十分詳細的分菜單列表。

圖象菜單設定
松下32LX700D的圖象菜單設置內容十分豐富,從主菜單進入后,首先會進入上面這個圖象分菜單當中,這里包含了一些基本的設置內容。例如亮度、對比度、色彩等,然后大家一定注意到下面的這個高級電腦設定,從這里可以對電視進行高級圖象設定。

高級電腦設定內容
這里實際上是對電視整體色彩進行調整的地方,很少有電視可以共我們來對三基色和伽馬數值進行修改,因?yàn)檫@些都是電視出場時候廠商對其進行統一的設定的,使電視達到一個最佳的色彩。而松下這款機器支持我們自行調整,十分適合發燒友的選擇,當然,如果你不小心把色彩調壞了,還可以復位成出場設置,安全方便。

電視預設電視預設4種顯示色彩模式效果對比
電視預設了4種色彩模式,包括標準、影院、自動和最佳,其中最佳的效果會讓畫面整體色彩提升,亮度增大,在顯示效果方面會有大幅提升,但不事宜長時間觀看,亮度會刺激眼睛使其疲勞。

聲音菜單設置
松下32LX700D提供了SRS環繞系統的支持,在低頻的表現比較出色。在聲音菜單當中,我們可以看到詳細的對低音、高音以及環繞聲的設置,并且可以對耳機音量進行調節,整體設置內容很細致。

電視設置內容
設定菜單里可以對電視整體進行設置,其中還包含了電視的軟件使用許可以及系統信息,可見松下在電視驅動程序方面的確下了功夫。
接口測試:分辨率測試、連接PC測試
●
前面我們針對電視的面板以及功能菜單進行了講解,那么接下來我們看一下該機的實際測試部分表現如何。電視提供了VGA接口和HDMI兩種接口,以兩種接口的成熟度來看,VGA顯然更加適合該機1366×768的物理分辨率,因?yàn)镠DMI接口本身由于成熟度不高,在兼容性方面并不十分出色。測試方面我們采用連接PC對兩個接口的分辨率進行測試,下面測試開始。

索尼32T200A提供了VGA接口以及附帶音頻輸入的HDMI接口
電視的視頻模擬接口和HDMI數字接口是分開來設計的,所有視頻模擬接口都設計在了電視背部的左邊部分。而數字高清HDMI接口則是設計在了電視的中間部分,我們測試了這臺機器的兩個接口來連接PC,一個是VGA接口,另一個是HDMI接口。測試結果和我們預料的基本一致,VGA接口可以提供1366×768物理分辨率點對點的顯示畫面,而HDMI接口則因?yàn)榧嫒菪詥栴},無法提供標準的分辨率,并且出現嚴重過掃描問題,下面我們來看一下。
·HDMI接口分辨率測試

使用HDMI接口竟然開啟了1920×1080分辨率(只是過掃十分嚴重)

開啟1366×768分辨率
因?yàn)镠DMI接口的內部支持分辨率是有限制的,通常HDMI接口支持的高清分辨率為1920×1080和1280×720。像1366×768這種不規則的分辨率是不被低版本的HDMI接口所采納的。但比較令我們意外的是,這款機器用HDMI接口竟然可以開啟1366×768這種非標準720P高清分辨率,但出現了嚴重的過掃描。
不過許多廠商也專門針對HDMI接口的驅動電路進行了設計,我們?nèi)匀豢梢钥吹绞袌?chǎng)中有少數新品的HDMI接口可以支援1366×768這種分辨率的點對點顯示。而這臺機器顯然是沒有經過HDMI芯片設計的,無論實用1280×720或者是1366×768都無法滿屏顯示,比較遺憾。
·VGA接口分辨率測試

1366×768可以點對點顯示畫面!
使用VGA接口連接后,電視直接識別為1366×768的物理分辨率,并且可以點對點顯示。但整個屏幕的相位有問題,和屏幕不穩合,而我們也沒有發現電視的自動調整選項,所以只能通過手動調整水平垂直相位來達到滿屏顯示。

在菜單中進行水平垂直相位調整
在接口測試中,這臺松下32LX700D的表現屬于一般,VGA接口和HDMI接口都有著一些問題,比如HDMI接口不能滿屏顯示,而VGA接口連接后需要手動對相位進行調整,有點不人性化。但值得高興的是,使用VGA接口能夠?qū)崿F(xiàn)1366×768分辨率的滿屏顯示,只不過需要費電力氣。
而且我們發現該機的VGA接口是特別針對1366×768分辨率進行設計過的,因?yàn)槲覀冊囍褂?360×768分辨率的時候,畫面會黑屏無法顯示出畫面,我們也是費了很大功夫才調整過來。
有線電視功能測試及流媒體功能測試
●
買電視有一大部分時間是為了收看有線電視節目,畢竟現在還沒有全面轉向高清晰數字信號時代,那么下面我們就來看一下這款松下32LX700D的有線功能如何吧。

自動搜臺界面
首次開機后,電視會提示語言選擇,調整好后會自動進行節目搜臺,搜臺是一個漫長的過程,這里就不多講解了。

提供6種比例調整
電視是16:9的,而有線信號是4:3的,想要滿屏顯示加畫面不變形是不可能的,所以電視提供了6種寬高比選擇,來讓有線信號能夠最佳的適應這16:9的屏幕,其中邊框擴大的效果最為舒適。

畫中畫功能
由于該機沒有提供雙高頻頭,所以這個畫中畫功能也可以算做是個假畫中畫,因?yàn)樾‘嬅嫖覀冎荒芸雌渌盘?hào)源當中的畫面,而不是2個有線節目。并且在PC模式下,這個畫中畫功能是不起作用的,所以我們認為該功能實用性不高。
·照片瀏覽功能測試

只支持SD卡的照片瀏覽功能
電視特別提供了瀏覽照片的功能,并且提供了一個SD卡讀卡器的插槽,因?yàn)槟壳按蠖鄶?shù)碼相機都在使用這種儲存卡。這個功能對于家庭來說比較實用,將拍攝的照片直接用電視讀取,方便簡單。
主觀測試:三原色、灰階測試
●
前面已經提到該機使用了1366×768物理分辨率的IPS-α面板,那么該面板到底有著多么出色表現呢?接下來我們首先看一下這款松下32LX700D的主觀測試部分。

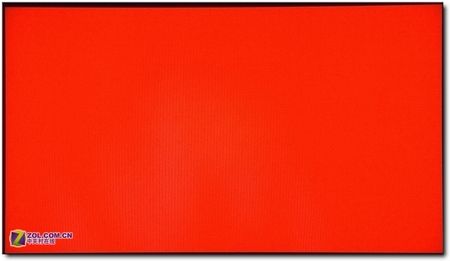

三原色測試
在電視三原色的色彩飽和度表現方面,純度相當不錯,尤其是紅色度的表現力很出色,但在綠色方面就稍微有些偏白。三原色的均勻度方面,IPS-α面板做的還是不錯的,屏幕各個角落的均勻度基本一致,沒有明顯偏暗的感覺。

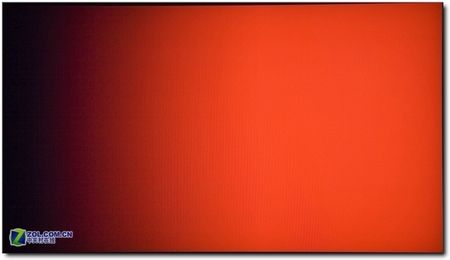

色彩過渡測試
色彩過渡部分總體感覺表現屬于中上等,可以比較明顯的看出階梯感,但每個階梯的寬度很小,比較細膩。不仔細看基本不會感覺,總體來說還是令人滿意的。

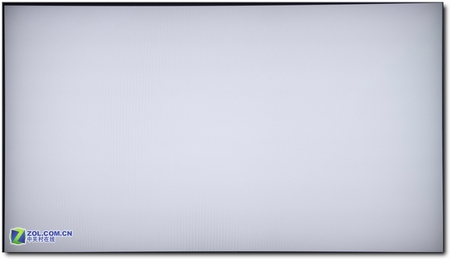

白色均勻度不佳
在測試中,我們發現電視在純白色畫面下的均勻度不佳。比較明顯的看出屏幕四角偏暗,而且十分明顯。

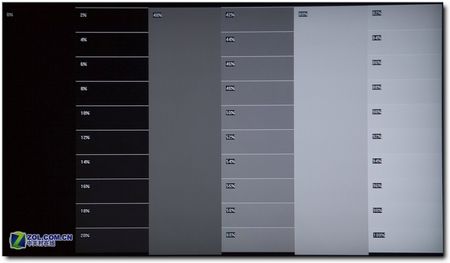

在灰度等級的測試中,從黑色部分到白色部分,我們可以清晰的看到每個各自的灰階,可見松下32LX700D在對比度方面做的比較出色。

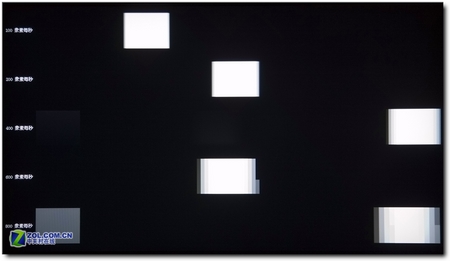

響應時間主觀評價
響應時間是該機最大的特色之一,由于使用了新一代的IPS-α面板,在響應時間方面也得以大大提升,不過松下官方并沒有公開該機的響應時間,但據我們推測應該在8ms以下的水平。
客觀測試:ANSI優化客觀測試
●
越是高端機型越是需要進行挑戰,為了測試出這款機器最真實的性能,我們使用標準的ANSI 16棋盤格測試是目前國際比較權威的方案,測試環境為全黑狀態,測試儀器為BM-5亮度色度計,連接方式為VGA。輸出分辨率為1366×768,標準色溫模式。

松下32LX700D液晶面板像素規格實拍
采用IPS-α面板的松下32LX700D在色彩和對比度方面較傳統IPS面板有著大幅提升,尤其是對色彩的還原和對比度方面尤為出色,接下來讓我們看一下測試結果。
測試電視的亮度對比度按照優化方案進行調節,如下圖:

優化灰度等級
通過調節亮度使黑色灰階的4個格子剛好完全顯示,然后調節對比度另白色灰階的4個格子剛好現實。調整完畢的亮度為50,對比度為100,然后將機器預熱30分鐘以上。

ANSI 16棋盤格測試
通過對應上圖中的每個點,然后切換黑色和白色以及三原色完成全部的面板測試,測試結果加入了一臺42英寸分辨率為1366×768的IPS面板液晶電視作為對比,在面板方面,兩臺機器已達到一致,下面直接看測試結果。
松下 32LX700D |
42英寸IPS液晶電視 |
優化設置 |
平均亮度 |
324 |
319 |
平均對比度 |
4555 |
608 |
亮度不均勻性 (接近1為佳) |
中心 |
1.23 |
1.36 |
角落 |
2.27 |
1.58 |
色度不均勻性 (接近0為佳) |
中心 |
0.05 |
0.016 |
角落 |
0.011 |
0.021 |
黑色畫面不均勻性 (接近1為佳) |
中心 |
1.33 |
1.88 |
角落 |
2.00 |
2.00 |
三原色 |
色飽和度 |
80.3% |
77.44% |
·測試結果解釋
所有的均勻度測試都是接近0或者1為最佳,我們用一臺IPS面板的42英寸液晶電視來做對比,如果按照等級之分,IPS這種高端面板要比-α面板差一點。從測試結果數值來看也是如此,松下32LX700D的平均亮度屬于正常數值。而電視的優化模式對比度令我們吃驚,高達4555的數值讓我們重新測試了一遍,因?yàn)槿绱烁叩膶?duì)比度讓我們認為是測試出錯,但重新測時候結果偏差大概1、2左右,所以可以確定是測試問題。這款機器的5000:1動態對比度看來并非虛假。
因?yàn)橐壕姘宓膶?duì)比度是從中心開始向外逐漸減退的,當?shù)?78度的角度時,可能電視的對比度已經不足標稱對比度的十分之一了,這款機器仍然能有如此出色的對比度,也就難怪會有如此出色的可視角度了。

電視面板黑色均勻度實拍
松下一直擁有自己的超黑面板技術,可以增強畫面的黑色度,這也是讓對比度大大提升的一個重點,從下面我們實拍的黑色均勻度照片中可以看到,電視的整體面板十分均勻,基本沒有漏光問題。
可視角度測試、畫面效果實拍
●
通過前面的客觀測試,可以推測出該機的可視角度的確出色,電視標稱178度的可視角度,從客觀測試當中的對比度一項就能夠初步得出結論。液晶的視角設計是液晶分子可控制光線的透射角度的最佳狀態為0度。而各種廣視角技術面板實際上就是讓液晶體按角度來斜著排列幾組,以達到照顧到不同視角的觀看。但理論和實際還是有一定差距的,即便是可視角度為強項的IPS面板,在60度、120度時,對比度都會下降到正面0度角的一半不到。而廠商所標稱的176度是在特殊環境下取得的值,需要對比度大于15:1時才能夠?qū)崿F(xiàn)。
下面我們來看一下這款松下32LX700D的可視角度實際效果。

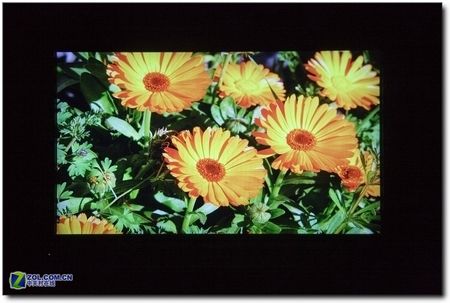

正面效果

左側可視角度

右側可視角度

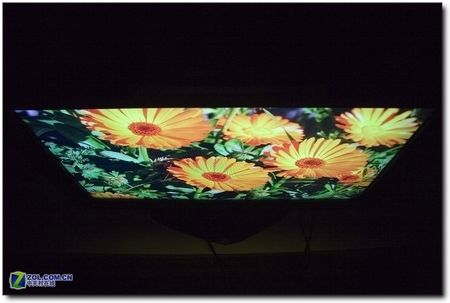

俯視角度
這是我們有史以來測試過可視角度最出色的一款液晶電視,在十分極限的角度下,畫面仍然能夠保持較高的對比度,讓色彩不失真。這該歸功于電視強悍的IPS-α面板,當然這和該機的尺寸小也有一定關系。
● 各種畫面效果實拍

有線電視節目效果




高清1080P影片效果


DVD影片效果


高清實拍照片效果
通過各種影片和靜態圖片的測試,總體感覺電視的對比度十分出色,尤其是在有線電視節目和高清影片中可以得以體現,層次分明的色彩讓畫面看上去很舒服。層次感也十分出色,充分的發揮了IPS-α對色彩還原的精準表現。
優缺點點評、評測打分
●
優點:
·采用IPS-α液晶面板,具備出色的可視角度和色彩還原表現。
·提供SD卡讀卡器,可以讀取數碼相機當中的照片。
·提供全面的接口,方便連接各種設備。
·擁有178度可視角度,在極限角度下失真問題不明顯。
·詳細的圖象、音頻設置內容。
缺點:
·HDMI接口兼容性一般,沒有提供額外音頻輸入。
·沒有提供雙高頻頭,畫中畫功能無法在PC模式下使用。
● 松下32LX700D 評測打分
松下32LX700D 整體測試評分(滿分10分) |
評測編輯 |

|

|

|
沈研 |
彭文娟 |
王重博 |
評價 |
該機是發燒友臥室的最佳伴侶,頂級的面板加上強大的功能,幾乎沒有缺點,你值得擁有! |
IPS-α的實力讓我們大開眼界,基本全面超過IPS面板和早期的S-PVA面板效果。 |
這款機器比較適合游戲、高清發燒友們?cè)谂P室使用,接口提供十分全面,并且出色面板也能夠充分的發揮出游戲和大片的細節。 |
打分 |
9分 |
8.6分 |
8.8分 |
