技術分享 | 汽車投影技術：DLP（Digital Light Processing，數字光處理技術）

    DLP（Digital Light Processing，數字光處理技術）是由美國德州儀器（Texas Instruments, TI）于1987年研發的一種基于微機電系統（MEMS）的顯示技術，核心通過數字微鏡器件（DMD）控制光線反射生成圖像。以下是其技術原理、核心優勢及應用的全面解析：

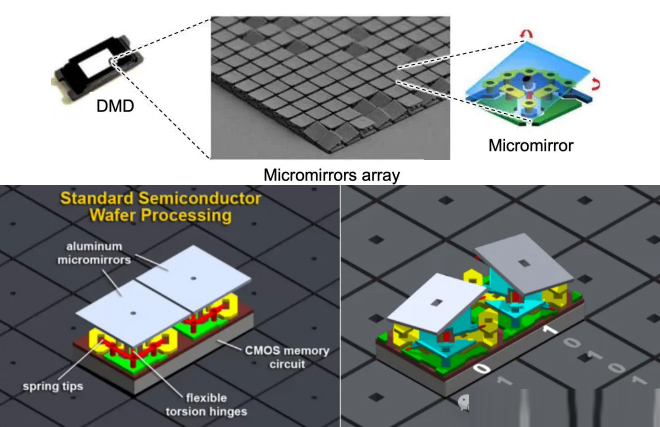

    1. 核心技術：DMD芯片

    結構：

    DMD芯片由數百萬個獨立控制的鋁制微鏡組成，每個微鏡對應一個像素，尺寸為微米級（如5.4μm或10.8μm）。

    工作原理：

    每個微鏡可繞軸旋轉±12°（或±17°），通過靜電力驅動，在“開”（反射光至鏡頭）和“關”（反射光至吸光器）狀態間切換。

    灰度與色彩生成：

    脈寬調制（PWM）：通過快速切換微鏡的開關時間比例（如每秒數千次）調節亮度。

    色輪或RGB光源：單DLP系統使用色輪分時過濾白光，3DLP系統直接采用RGB激光/LED光源。

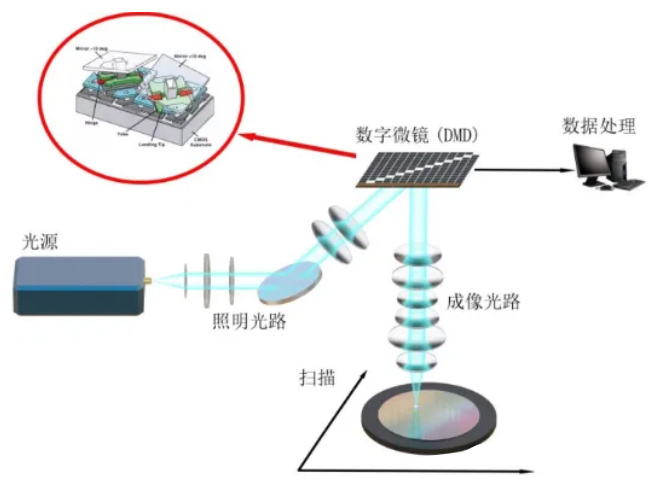

    圖A

    2. DLP技術優勢

    圖B

    3. 技術演進與關鍵方案

    色輪方案：

    單DLP+色輪：低成本，但可能產生“彩虹效應”（色輪旋轉導致紅綠藍分時顯示）。

    6段色輪：增加無色段減少彩虹效應，犧牲亮度。

    激光/LED光源：

    RGB激光DLP：取消色輪，直接調制三色激光（如Barco激光投影機），實現廣色域（Rec.2020 98%）。

    LED-DLP：用于微型投影儀（如極米Z系列），功耗低、壽命長。

    4K/8K DLP：

    XPR（像素移位）技術：通過微鏡快速抖動，將1080p物理分辨率提升至4K（如TI DLP470TP）。

    4. 應用場景

    消費電子

    家庭影院：如明基W系列4K DLP投影儀，支持HDR10。

    便攜投影：TI DLP Pico芯片（如堅果P3S），體積僅手掌大小。

    專業領域

    數字影院：DLP Cinema技術（如IMAX激光廳），占全球影院80%以上份額。

    3D打�。篋LP光固化（如Formlabs Form 3），通過紫外光逐層固化樹脂。

    工業與醫療

    光譜分析：DLP芯片用于可編程光調制（如Insight LiDAR）。

    牙科掃描：DLP結構光掃描牙齒模型（如3Shape TRIOS）。

    5. 技術挑戰與解決方案

    6. 行業現狀與未來趨勢

    市場主導：德州儀器占據DLP芯片90%以上份額，但中國廠商（如華為海思）正研發自主顯示技術。

    新興方向：

    AR/VR：超小型DLP模組（如0.16英寸DMD）用于輕量化AR眼鏡。

    車載顯示：DLP+光波導實現高亮HUD（如松下車載AR HUD）。

    全息顯示：DLP結合光場調制（如Light Field Lab的3D全息屏）。

    總結：DLP技術憑借其高可靠性、極致對比度與快速響應，在高端投影與工業領域占據統治地位。隨著激光光源與MEMS工藝的進步，DLP正從傳統顯示向AR、3D打印等新興領域擴展，未來或通過更小像素尺寸（<2μm）與AI驅動光控技術，進一步突破應用邊界。
