惠科威視新一代 USB 3.2 和 USB 3.0 擴展器

    新一代 USB 3.2 和 USB 3.0 擴展器。它支持 USB 3.2 Gen 1 標準，USB 數據傳輸速率高達 5Gbit/s，并向后兼容 USB 3.0、USB 2.0 和 USB1.1 規范。這款 USB 擴展器可以通過一根 Cat 6a/7 F/FTP 或 U/FTP 電纜將 USB 3.2 和 USB 3.0 數據擴展到 100 米/330 英尺。它在接收器中內置了一個 4 端口 USB 集線器，可以與多個 USB設備連接。它采用先進的 USB 數據傳輸技術，只占用一個 USB 層。對于多個 USB 設備方案，此擴展器還可以與外部 USB 3.2 和 3.0 集線器一起使用。具有雙向 PoH+功能，擴展器只需將一個電源連接到發射器或接收器即可為兩個單元供電，特別適用于接收器無法連接到電源的場景(例如在室外監控場景中)

特征

    支持 USB 3.2 Gen 1 標準，并向后兼容 USB 3.0、USB 2.0 和 USB 1.1 標準。

    支持高達 5Gbit/s 的數據傳輸速率。

    支持通過信號 Cat 6a/7 F/FTP 或 U/FTP 電纜將 USB 信號傳輸至 100m/330ft。

    純硬件架構兼容控制/批量/中斷/同步傳輸協議。

    在接收器上提供四個 USB 3.2 和 3.0 設備端口，包括一個用于連接大功率 USB 設備的

    1.5A 端口。

    占用一個 USB 集線器層，支持連接其他 USB 集線器設備。

    支持 RS232 和 FSYNC GPIO 直通，用于工業相機控制。

    即插即用，無需驅動，兼容多種操作系統。

    支持通過 micro-USB 端口進行固件升級。

    內置雙向 PoH+模塊，只需連接到一個電源適配器即可為發射器或接收器供電。

    面板說明

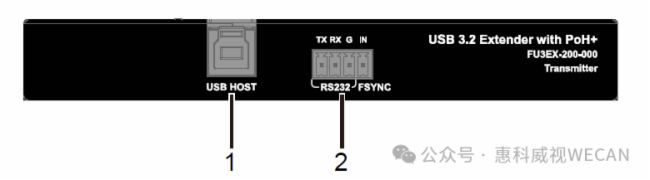

    發射機(前面板)

1、USB 主機

    連接到主機設備，例如 PC。

    2、RS232 和 FSYNC (IN)RS232 直通。FSYNC GPIO 輸入，3.3V。

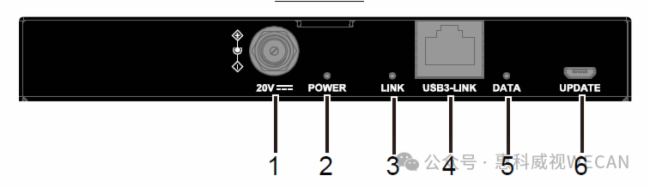

    發射機(后面板)

1、20V 連接到提供的電源適配器。

    使用雙向 PoH，需要將一個電源適配器連接到發射器或接收器才能為兩個單元供電。

    2、電源指示燈

    開：設備已開機。

    關：設備已關閉電源。

    3、鏈接 LED

    開：HDBT 鏈路正常。

    閃爍/熄滅：沒有 HDBT 鏈接或鏈接錯誤。

    4、USB3-鏈接

    連接到接收器的 USB3-LINK 端口。

    5、數據 LED

    開：正在傳輸 USB 數據。

    關：沒有傳輸 USB 數據。

    6、更新

    Micro-USB 端口，用于固件升級。

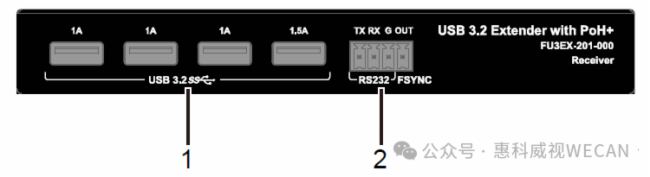

    接收器(前面板)

1、USB3.0:連接到 USB 設備。

    請注意：一個 1.5A USB 端口可用于連接 USB 攝像頭等大功率 USB 設備。

    2、RS232 & FSYNC (輸出)，RS232 直通。FSYNC GPIO 輸出，3.3V。

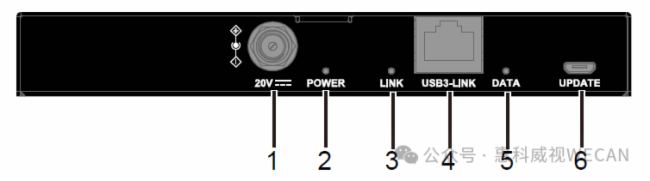

    接收器（后面板）

    1、20V 連接到提供的電源適配器。使用雙向 PoH 時，需要將一個電源適配器連接到發射器或接收器才能為兩個單元供電。

    2、電源指示燈開：設備已開機。熄滅：設備已關閉電源。

    3、連接 LED，開：HDBT 鏈路正常。閃爍/熄滅：沒有 HDBT 鏈接或鏈接錯誤。

    4、USB3-連接。連接到發射器的 USB3-LINK 端口。

    5、數據 LED，開：正在傳輸 USB 數據。關：沒有傳輸 USB 數據。

    6、更新，Micro-USB 端口，用于固件升級。

    布線

    警告：

    接線前，請斷開所有設備的電源。

    接線過程中，請輕輕連接和斷開電纜。

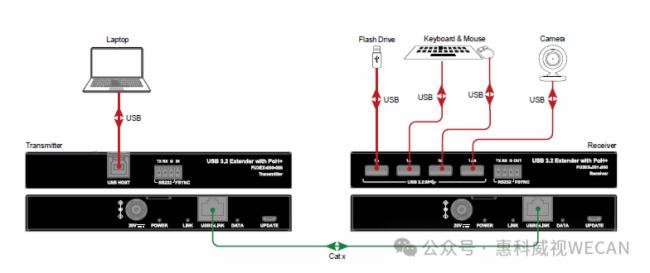

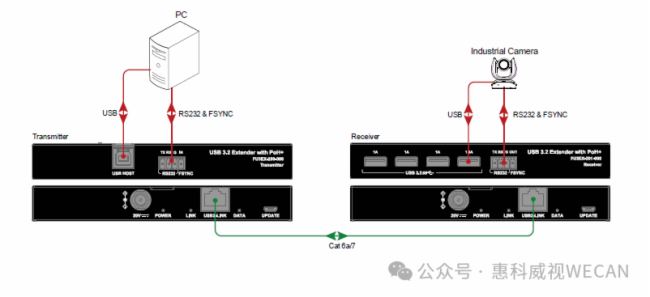

    RS232 和 FSYNC發射器和接收器分別具有 RS232 和 FSYNC(IN)端口以及 RS232 和 FSYNC(OUT)端口，用于工業相機控制。

    RS232 &FSYNC (IN)：FSYNC (IN)，GPIO 數字輸入端口，支持 3.3V 電壓輸入。連接到電腦。

    RS232 & FSYNC (輸出)：FSYNC (輸出)，GPIO 數字輸出端口，為 3.3V 電壓輸出供電。連接到工業相機。
