Extron FOX3 光纖解決方案成功為北卡羅萊納州應急指揮中心保駕護航

    北卡羅萊納州的公共安全部門要求對其應急指揮中心 (EOC) 的情報室進行升級改造，并為內部團隊及第三方機構增設小組討論區。設在首府羅利國民警衛隊聯合總部的 EOC 是該州開展災后恢復、國土安全、減災及核事故防御等重要工作的核心根據地。因此，用戶方要求升級后的 AV 系統需支持集成專用軟件的計算機、媒體服務器和廣電新聞等更多信號源。用戶還可使用桌插自主連接筆記本電腦等個人設備至系統。顯示系統包括專業投影、3×3 拼接墻及不同尺寸的平板顯示器(最大 96")。此外，EOC 所有房間應實現互聯，且系統應支持強大的流傳輸功能，并兼容現有的視頻會議和廣播系統。對此類關鍵任務環境而言，系統部署及安裝的高性能、靈活性和可靠性是重中之重。直觀的操作亦是必備條件。

    解決方案

    官方選擇 IIS 公司作為項目集成商負責 AV 系統的設計和部署。通過與當?shù)?IT 團隊的緊密合作，大家一致選定了 Extron FOX3 光纖系統。

    為提供各類應急響應支持，AV 系統的核心設備為 Extron FOX3 模塊化光纖矩陣交換器，新增的 14 個分區通過多模光纖架構接入系統。而在驗收前，另有多個房間通過光纖被接入系統。因此，該 EOC 最終包含升級的情報室 (核心區)，不同規模的會議室、培訓室及特定機構分組辦公區。

    對應急指揮中心而言，AV 系統的可靠性是至關重要的。所以，Extron 自然成為我們的最優之選。

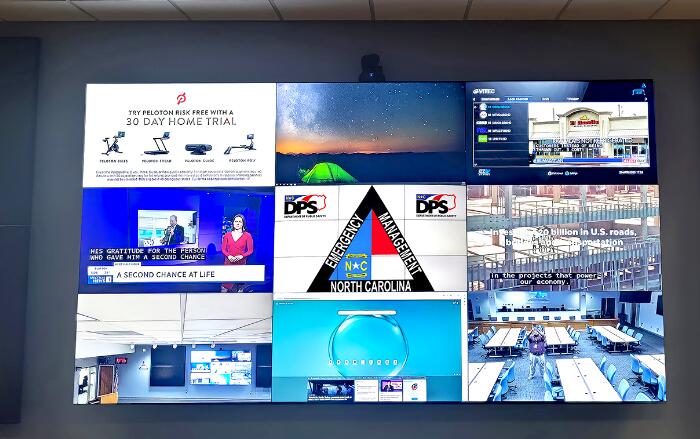

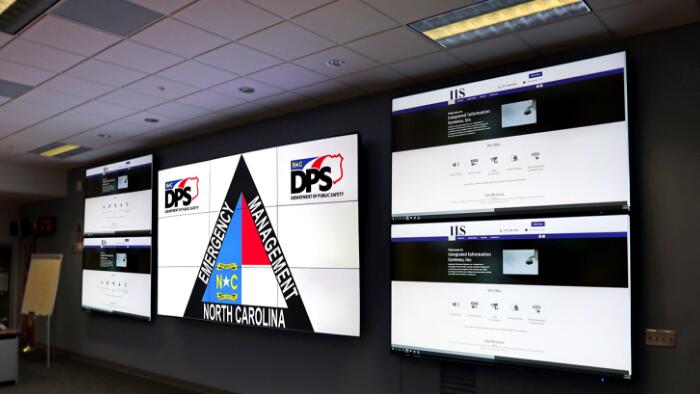

    來自多路 4K/60 HDMI 和 USB 信號源以及攝像機的畫面內容可同時顯示在 EOC 不同顯示設備上。執行任務時，情報室的 3×3 拼接墻為主顯示設備。它和室內其他顯示器同時用于提供危機和資源監控、分析和服務協調的匯總信息。FOX3 矩陣同時為 Extron Quantum® Ultra 4K 拼接墻處理器提供信號，使其能以多窗口并按照不同的排列布局被顯示在拼接墻上。

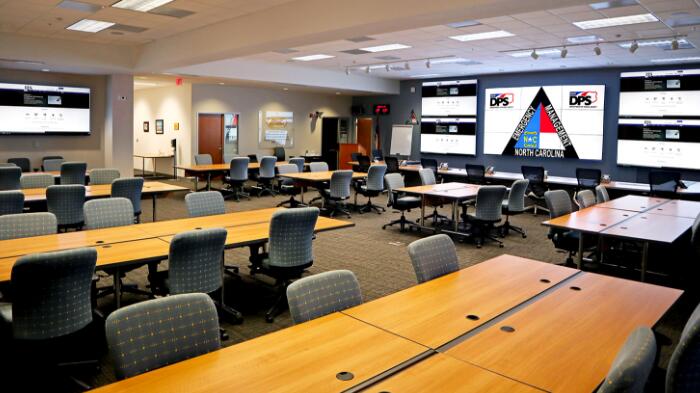

    集成的 Extron Vector™ 4K 圖像解析度轉換和 HyperLane® 視頻總線技術可確保精準的圖像解析度轉換，及流暢的實時內容演示，無論怎樣布局，幀率都保持不變。小組辦公室可訪問與情報室相同的信號源，各房間都配備大小適宜的平板顯示器 (55" 至 75" 不等) 和 10,000 流明的投影機。員工辦公室設有 5 個工作站，每個工作站都配備 75" 墻面型顯示器。

    我們選用 Extron 是因其行業領先的產品和無與倫比的服務支持。此外，Extron 在羅利設有辦事處。這也是令我們的解決方案對客戶更具吸引力的重要因素。

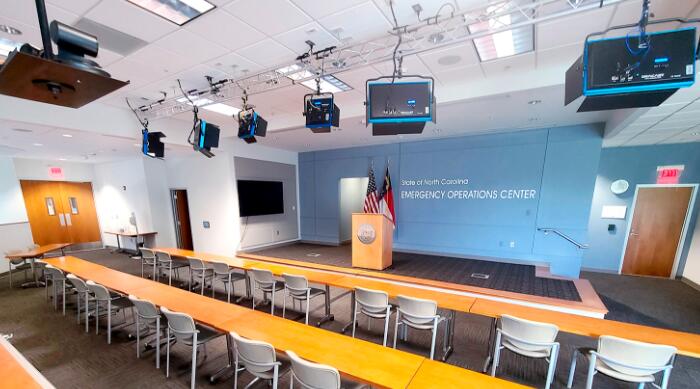

    至少配備一個投影系統的房間用于接待媒體及受邀嘉賓。如州政府向民眾發布公告的聯合情報中心，以及州長/副州長與應急工作人員、VIP 貴賓及新聞媒體舉行電視簡報會的媒體室。入口大廳設有多個面向 75" 顯示器的舒適座椅，供場外觀眾使用。另一個集成多顯示設備的房間為商用應急指揮中心，紅十字會、 商業捐助者及合格志愿者亦可使用該中心。該項目配備的Extron FOX3 模塊化光纖矩陣切換器最高可配置為 160x160 的輸入/輸出尺寸，能夠?yàn)樗�有房間提供信號分配。

    FOX3 為毫不妥協的 AV 信號品質保駕護航

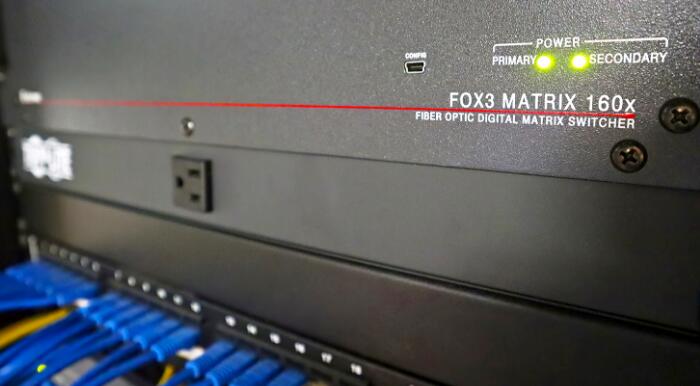

    FOX3 Matrix 160x 當前配置為 104x104，其通過多模光纜架構為整個中心提供 4K/60 HDMI 視頻、音頻、USB 和控制信號的切換及分配。輸入/輸出板卡支持 4:4:4 色度取樣，可確保為不同顯示設備提供最佳的圖像品質。必要時，支持團隊還可通過光纜啟動 3D 同步。機箱剩余的插槽可預留給未來系統擴展。

    系統部署大大簡化了 USB、控制等雙向信號的路由，同時也依然保持 EOC 內部及與遠端之間視音頻的安全單向數據傳輸。上述 FOX3 矩陣切換器功能，及支持冗余的熱插拔電源及內部系統監控等特性，賦予 AV 系統面向未來的能力，并可確保在應對各類危急事件時的不間斷運行。

    FOX3 光纖發送器通過單根光纖發送 AV 信號，用于各房間互聯的接收器亦使用單根光纖。安裝在各顯示設備端的 FOX3 接收器可通過第二根光纖，實現 RS-232 插入，用于顯示設備控制。

    SMP 系列H.264 流媒體處理器用于現場記錄，可將 AV 信號內容流傳輸至其他房間或現場。為支持情報室的視頻會議，主工作站系統集成了MediaPort® HDMI 和音頻至 USB 圖像解析度轉換橋接器。

    Extron 音頻產品助力清晰而便捷的協作環境

    DMP Plus 系列 12x8 音頻 DSP 處理器與 FOX3 矩陣其中一個 Dante® 端口(共 2 個)對接，可為情報室實現音頻信號分配。該處理器的另一 Dante 端口(共 4 個) 則連接中心網絡。其還支持自動混音，以及音頻濾波器、動態處理、AEC、VoIP 和 Dante 的輕松配置，也可發送音頻至任一流媒體處理器，或 MediaPort 圖像解析度轉換橋接器的麥克風/線路輸入，實現完整解決方案。

    安裝在設備間機柜的 XPA Ultra 系列四通道功率放大器可將放大后的音頻分發至全音域 Flat Field® 揚聲器。IIS 團隊認為，放大器 70V 的輸出功率可滿足所需的音頻放大需求，其半機架寬的外殼也大大節省了寶貴的機柜空間。對流冷卻放大器帶螺絲鎖定的輸出端可提供安全連接并易于集成。2'x2' 的薄形天花板揚聲器更可被輕松嵌入天花板吊頂，進一步簡化安裝。

    成果反饋

    要想讓情報室在系統升級期間保持運轉，并隨時應對突發事件，需滿足極高的技術要求，并可隨機應變。Extron 團隊?wèi){借其產品和服務支持為 EOC 實現了不間斷運行。可以說，Extron 本身就是一流品質的象征。

    升級后的系統實現了快速、流暢的內容演示，受到北卡羅萊納州官方部門的深度好評。他們使用 EOC 集中監控、控制并共享來自不同信號源的視音頻內容，以與當?shù)鼗颥F(xiàn)場人員進行通信。事實證明，并不僅是 FOX3 系統為日常活動帶來高效率和有效性，EOC 的全新系統在整個演習和應急模擬演練中，也大大優化了不同機構之間的監測與協作。簡言之，全新升級的 EOC，讓北卡羅萊納州有十足的信心應對未來各類氣候或城市緊急事件。
