多重網絡音頻協議構建LinkedIn多功能會議室

    作為全球發展最快的社交媒體平臺之一，LinkedIn已經成為全球超過5億人建立和管理其業務網絡的重要組成部分。LinkedIn通過使用Q-SYS來實現跨多個公司園區的大型多功能會議室內的高級集成。這種快速、高效和靈活的網絡應用正是Q-SYS秉承的信念。

    挑戰性

    在位于加利福尼亞的四個LinkedIn公司園區中，這些大型多功能會議空間通�？捎糜谌珕T大會、分組討論和橫跨多個地點的演講。但是，為了實現公司園區之間的完美通信以及集中控制和管理，他們需要具有極大靈活性的AV基礎架構。對于行業領先的系統集成商David Carroll Associates（DCA）來說，這需要從以下幾個方面進行設計考慮。

    i. 聲音可懂度：隨著在多個公司站點上舉行的全體會議，LinkedIn需要一種不僅能夠無縫地進行討論的系統，而且還能解決大型多功能室產生的嚴重聲學問題等。

    ii. 音頻通道數和信號源格式轉換：系統還要能夠管理和轉換多種信號源和不同的音頻格式，同時還可適應該項目所需的海量通道密度。

    iii. 當前和新興標準：該系統需要按照當今的標準進行設計，例如在本機網絡和Dante等橋接網絡之間進行橋接。同樣，它需要為將來可能出現的任何標準做好準備，包括用于IP音頻互操作性的AES67。

    iv. 使用方便：該系統必須易于用戶使用，以便LinkedIn工作人員能夠以最少操作培訓就可以立即使用它。

    解決方案

    DCA和LinkedIn最終決定在該公司著名的舊金山總部、位于加利福尼亞州山景城的Middlefield園區和位于加利福尼亞州森尼韋爾的Maude園區，以及位于第四大道Pastoria Avenue的幾個辦公地點開始部署Q-SYS系統。目的是通過這一系統連接所有相關設施，以實現音頻、視頻以及控制處理和管理的最大靈活性——既要滿足當前需求，也能兼顧未來可能的需求擴展。目前，這四個位置中的每一個場所均具有Q-SYS Core 500i處理器。這些處理器主機都有八個Q-SYS輸入/輸出擴展卡的接入能力。通過添加Q-SYS I / O Frame和其他Q-SYS外圍設備，還可以進一步擴展音頻通道數。

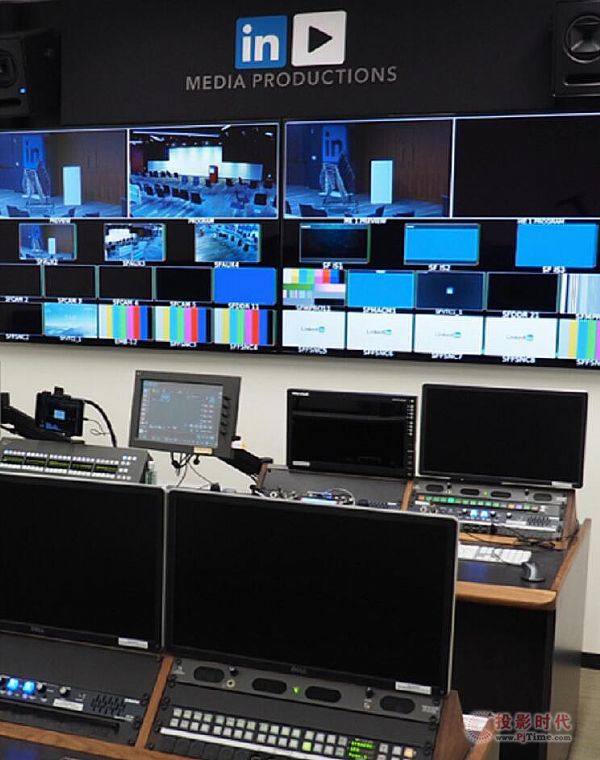

    i. 更高的通道數密度：如果仔細看一下安裝在舊金山園區的那套系統，明顯可以感受到采用Q-SYS平臺作為骨干網的優勢。這套系統的一個主要應用地點是在一個大型會議室，這間會議室包括思科視頻會議系統；支持Audinate Dante媒體網絡技術的多個無線麥克風以及用于音頻混合的Yamaha CL3調音臺等�！霸谂f金山，大多數的音頻輸入都是模擬信號或者AES3數字信號，但現場的調音臺模擬輸入接口很有限”，長期服務于LinkedIn的 DCA首席設計工程師John Brenneis如是說。一個便捷的解決方案就是充分利用Q-SYS的優勢，特別是基于Intel的Core所支持的極高的音頻通道處理能力。Brenneis說：“通過Core主機和Q-SYS I / O接口外設相互組合，可以將大量的、不同的信號格式與Dante信號之間進行轉換，就可以解決混音的問題”。

    ii. AES67：LinkedIn最終還是希望通過AES67連接園區站點之間的音頻，這是因為AES67是IP音頻國際標準，它可確保現有基于IP的音頻網絡產品之間互通互聯。自2017年4月起，Q-SYS Designer軟件就開始支持AES67標準的互操作性，而這也正是LinkedIn在所有公司園區所期望部署的。

    iii. 強大的回聲消除：啟用基本的雙向通信是一回事，但是確保聽感效果和清晰度則完全是另一項挑戰。通常當全員大會在混響時間較長的的大空間舉行時，這種問題就很容易出現。為了確保無縫的雙向通訊體驗，Q-SYS憑借其第三代聲學回聲消除（AEC）技術再次提供了理想的解決方案，該技術可確保以純凈的清晰度傳遞所有音頻。會議室在Q-SYS中使用基于軟件的AEC處理器在每個會議室中提供十幾個便攜式和固定麥克風，然后再混入PA和視頻會議編解碼器中�！拔覀円呀�(jīng)測試了所有主流的DSP制造商的回聲消除（AEC）功能” David Carroll說道 ，“我們特別注意到Q-SYS的軟件AEC可以提供非常自然的響應，而且沒有門控制的偽像出現”。

    iv. 協議轉換：除了單純的音頻處理職責外，Q-SYS還用于將來自Grass Valley（草谷）設備輸出的SDI視頻信號中的嵌入的音頻流轉換成Dante，這樣就可以在Yamaha調音臺上進行混音了。而思科視頻會議系統編解碼器的模擬麥克風和線路輸入也可以通過Q-SYS轉換到Dante上路由出去。“最重要的是，我們需要一個能夠處理所有各種音頻格式（模擬、AES3、Dante和AES67）之間轉換的平臺，這就是我們使用Q-SYS所實現的” Brenneis補充說。

    項目總結

    在視音頻網絡格局仍處于過渡時期的情況下，偶爾會有一種感覺“好像我們正在參與的是一個科學項目，因為新的標準不斷涌現，我們也隨之而努力工作”Brenneis補充道。但是這樣做的好處也是顯而易見的：通過使用遠程地點來作為虛擬工作室，并由此構建一個多點的聯網架構，這使得LinkedIn大大地降低了運營成本，同時促進了內部標準的建立，以使不同的園區間保持業務的一致性。同時，由于支持多格式轉換的Q-SYS能滿足不同的傳輸標準，這樣LinkedIn的安裝就盡可能地面向未來，而不會僅被當前的技術所束縛。這個解決方案的靈活性還在于它可以隨LinkedIn的要求一起發展�！坝捎赒-SYS是基于軟件的平臺，因此可以隨時隨地執行所需的功能”， LinkedIn的Gary Schneider說：“這是一個靈活的平臺，使我們能夠實現幾乎所有的目標。”他還總結說：“迄今為止，我們對結果感到非常滿意，并且DCA在優化Q-SYS的使用以及使所有數據流成功地聯通各方面做得非常出色�！�，最好的還沒有出現，因為有了Q-SYS和10Gb /私有光纖(dark fiber)網絡連接，未來這四個園區之間的信號源共享和路由選擇將完全自由調配。
