CREATOR快捷政企視頻會議方案

    一． 概 述

    隨著社會的發展，辦事、辦公效率的提升，一個傳統的政企視頻會議室除滿足會議要求外，還應具有高雅格調和優美音質、清晰圖像演示，并且可以根據要求擴展配備同聲傳譯系統和投票表決功能以及遠程視頻會議系統。它由大屏幕顯示、多媒體音視頻信號源、音響、切換和中央集中控制幾大部分組成。選取具備先進功能的DVD和錄像機以及實物和圖文傳送器通過大屏幕投影機還原其圖像，為了更高效、實時地指揮需要配備一套中央集中控制設備，控制室內所有影音設備、信號切換、燈光、屏幕升降、音量調節等等功能，大大提高工作效率和簡化復雜的操作，能適合所有人士使用而不需要具備專業知識。

    根據這一領域的需求以及我們的實際工程經驗，我們將整個會議系統分成以下幾個子系統。

    1、數字會議系統

    2、中央集中控制系統

    3、信號處理系統

    4、會議錄播系統

    5、擴聲系統

    6、大屏幕顯示系統

    7、視頻會議系統

    二．設計目標

    本方案涉及XXX視頻會議室會議系統工程，長約18米，寬約8米，與會人員為38人。以控制室為核心；以會議室為出發點；建設星形、雙向、可控、可視的并帶有大型顯示功能的智能化分布式會議系統。系統通過中央控制主機進行集中化、自動化控制，可以實現本地與遠程的視音頻的雙向傳輸顯示播放。

    三．設計原則

    系統設計要長遠考慮、全面規劃，并應遵循以下原則：

    先進性原則：系統中盡可能采用當前較為先進的技術和設備，保證系統能在較長的時間內保持其先進性。

    可靠性原則：系統中采用的設備和技術均經過實用驗證，以確保其可靠性。

    可擴展原則：系統硬件、軟件盡可能考慮到為今后擴容改造和系統升級，預留一定的接口，采用兼容性強的設備。

    實用性原則：系統和設備的選型充分考慮實際應用的需要，力求簡捷實用，盡可能減少投資。

    安全性原則：信息安全是關系到國家安全的頭等大事，安全保密是涉密信息系統得以生存和有效使用的基礎和關鍵。

    四．項目工程概況概述

    依據用戶所提出的要求，本系統音頻、視頻的采集、傳輸、切換、顯示播放均采用集中式處理、網絡式控制架構，滿足交互式的多媒體信息業務特性，可實現音視頻網絡交互式通信。

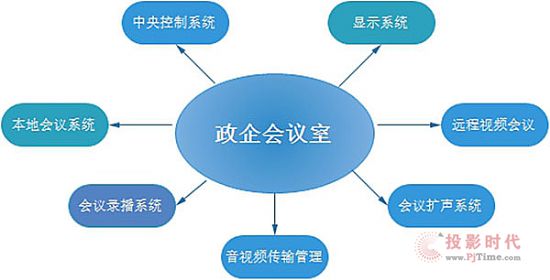

    結合用戶需求本，系統由視頻會議系統、信號管理系統、音頻擴聲系統、集中控制系統、數字會議系統、大屏幕顯示系統、會議錄播系統七部分組成。系統建成后要具有先進性、成熟性、可擴展性，便于后期使用、維護和升級，關鍵設備要有冗余備份。軟件要界面友好、易于操作，報錯信息要簡潔、易于理解、能夠為排除故障提供有價值信息。

    (見下面的裝修效果圖和系統示意圖)

    五．系統配置分析

    5.1視頻顯示系統

    視頻顯示系統以大屏幕顯示、數字視頻傳輸切換技術為主，實現高分辨率高質量的顯示與傳輸標準，顯示終端要選用全新技術實現壽命長、狀態穩定、降低維護成本等優勢。切換信號時達到無黑屏、無裂縫標準。

    我們?yōu)橛脩敉扑]兩種顯示終端解決方案，分別是拼接屏和高清工程投影機，下面就分別介紹下兩種方案的說明與設備性能特點。

    根據用戶相應用需求，結合本公司在大屏幕顯示系統方面多年的實踐經驗，提出以下設計原則和指導思想：

    先進性

    采用業內推崇的60寸大屏幕顯示系統設備，具有高分辨率、高亮度、高對比度等特點；

    可用性

    拼接單元具有自動儲存和記憶功能，可在更換部件后自動調整到更換前的狀態，無需人工調試，維護簡單；

    系統各類調試、操作與控制均采用屏幕菜單形式，界面友好，操作方便靈活，易于掌握，并設置不同操作權限以防止非法操作；

    廣泛地支持各種規格的DVI/VGA和視頻信號顯示。如不同分辨率（640×480～1600×1200）的計算機信號，支持各種制式的視頻信號（可顯示錄像機、攝像機、DVD、實物投影儀等）；

    支持整屏、分屏顯示，支持虛擬屏�？伸`活開啟顯示“窗口”，自定義“窗口”尺寸，畫面能夠自由縮放、移動、漫游，不受物理拼縫的限制。

    可擴展性

    考慮到今后的集中控制需求，系統留有RS232中控接口和開放的軟件編碼，方便用戶通過中央控制設備對整個大屏幕系統進行集中控制；

    安全性

    大屏幕顯示系統設計具有本質上的安全，不會產生安全因素；

    大屏幕顯示系統具備各種設置、操作和訪問控制機制；

    可靠性

    顯示單元和圖像處理器（即多屏拼接控制器）均為工業級產品，能確保系統長期穩定的工作；

    系統結構簡單合理，如合理散熱通風結構、內藏式布線槽、型材結構屏體；

    經濟性

    大屏幕顯示系統的性價比高。技術先進和擴展性確保了系統長期可靠的使用和投資效益；

    大屏幕顯示系統日常運行維護費用低；

    專業的系統集成整合和工程安裝，保證了系統軟件升級和硬件系統擴展簡單。

    5.2信號切換系統

    信號切換系統是顯示控制系統的核心，它主要起各種信號切換的樞紐作用，是起到在信號源與終端設備之間的橋梁。

    本系統可將任意會議室攝像頭視頻信號、視頻會議終端信號、任意VGA信息點的計算機信號、任意視頻信息點的視頻信號，以及引接的外部各種類型的信號按需切換到對應的顯示終端上，保障會議有序進行。

    選用配置靈活的矩陣信號切換器。采用高性能的硬件設計切換過程無黑屏、無裂縫，完美支持各類高清晰數字/模擬信號切換處理，結合布線工程在會議室預埋各種線纜，系統中的矩陣配高清線纜實現對信號的無損傳輸，從而保證信號的傳輸質量；提升了傳輸距離；對系統中種類繁多的視頻信號源實施無縫銜接、轉換、切換、傳輸，對會議室內所有信息接入點等信號源配合控制系統進行集中化統一管理。

    根據用戶的需求本系統內各種輸入輸出信號源種類繁多，較為復雜（HDMI、DVI、VGA、CVBS、S-Video、YPbPr）。應配置接口較多的高清混合矩陣切換器。

    PRO-MAX系列混合拼接矩陣切換器是一款配置靈活的拼接與無縫矩陣。此系列矩陣采用高性能的硬件設計，完美支持各類高清晰數字/模擬信號切換處理，并支持雙向RS-232、雙向IR信號分配切換功能。還能將一個完整的圖像信號劃分成多個信號，分配給多個顯示單元，同時組成一個大的顯示屏幕來顯示動態畫面，為各行業的多種視頻及控制信號分配切換處理提供一站式解決方案，可廣泛應用于廣播電視工程、多媒體會議廳、大屏幕顯示工程、電視教學、智能交通管理中心、指揮控制中心等場所。

    混合矩陣切換器提供HDMI、DVI、VGA、CVBS、S-Video、YPbPr信號本地直連輸入，以及HDMI、DVI直連輸出。除此之外，還提供雙絞線(HDBaseT)輸入輸出板卡，配合雙絞線傳輸器可通過雙絞線延長輸入與輸出的信號傳輸距離到100M，另外還提供Fiber(光纖)輸入輸出板卡，配合光纖傳輸器通過單芯多模光纖延長輸入與輸出的信號傳輸距離到300M，更可更換為使用單模光纖傳輸?shù)膯文Ｊ瞻l(fā)器提升傳輸距離達20KM。領先的全數字信號處理技術可保證信號無失真處理，將最優質的畫面送至顯示終端。

    混合矩陣切換器提供多種控制模式，具有水晶按鍵面板操作，RS-485擴展鍵盤操作，還提供2路標準RS-232通訊接口和網絡端口，方便用戶與各種遠端控制設備（如快思聰、AMX、CREATOR等）配合使用。

    系統優勢：

    雙電源冗余供電，支持電源熱拔插（可同時連接3636以上箱體支持）；

    雙POE供電，48v poe供電（3636以上箱體支持）；

    時鐘調節功能、EDID管理功能，斷電保存、恢復；

    輸出板卡支持自定義分辨率；

    雙絞線、光纖傳輸器支持遠端串口直接控制矩陣，無需另外連接控制串口或網口；

    SDI輸入輸出板卡自帶環出功能；

    CAT5板卡環入環出串口、IR功能；

    全部視頻輸出無縫切換（包含CAT、SF卡）；經過傳輸器也可無縫切換

    在線更新固件功能；

    增加音頻傳輸、支持合成分離；（音視頻不能分離切換）

    支持熱插拔功能；

    HDMI、DVI前驅35m。

    5.3擴聲系統

    擴聲音響子系統包括4個30W吸頂音箱、1個功率放大器、8路調音臺、反饋抑制器組成。

    應擴聲音響子系統需求，系統具有良好的音響效果與優良的語言清晰度，同時系統還具備了實時記錄和提供音頻轉播信號等能力。

    語音發言為數字發言單元、無線手持話筒等，所有模擬拾音設備均采用純數字電聲的混音處理和控制。

    設計預期效果如下：

    1.各個位置無明顯回聲、顫動回聲和聲聚焦等音質缺陷

    2.系統具有良好的傳聲增益指標，不產生明顯的聲反饋

    3.音質自然傳真，保證各個觀眾位置有一致的頻率響應特性

    4.音響擴聲系統擴聲涵蓋范圍均勻覆蓋觀眾區域

    5.音響系統的設備在正常使用中各種噪聲指標小于規定限值

    6.揚聲器外觀典雅美觀，不影響場地的整體風格和安全

    7.音響系統設備的選擇及操作，需可通過中央控制系統觸摸控制屏控制。

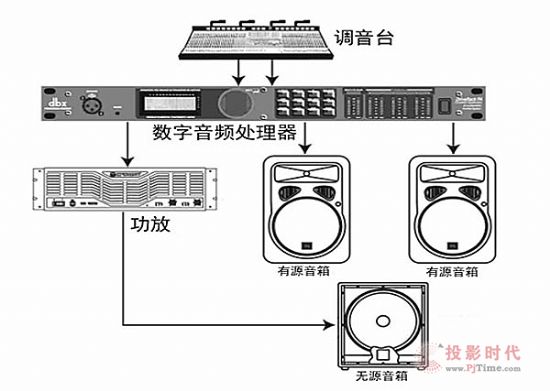

    根據用戶需求本系統要建設成一個多種場景模式切換的智能化會議系統，這樣就需要一個切換多種會議模式且功能強大的音頻處理設備。采用數字化的音頻處理器能夠徹底解決本地會議擴聲遇到的各種問題，保證聲場均勻無反饋；聲壓級穩定，徹底把回聲，背景噪音拒之門外，將完美會議進行到底。

    數字音頻處理器是一個完整的系統平臺，它可以完成從音源輸入一直到音箱輸出的整個音頻鏈路的所有功能。系統可以對鏈路內的所有音頻信號進行路由分配，信號處理，對必要的設備進行控制和監控，并保持高質量的音頻信號品質和可靠性。是任何需要一套強大的音頻處理系統場所的理想選擇。用戶需求內置多種音頻處理模塊：分頻器、混音器、自動混音臺、噪聲門、路由器、動態處理器、噪聲發生器、參量均衡器、圖示均衡器、動態處理器、音頻文件播放器、RTA測試工具等等。并且具有足夠的音頻處理資源，可以滿足所有的會議室、宴會廳、多功能廳、背景廣播系統的音頻處理功能。（見下圖-系統連接）

    5.4全數字會議系統

    設計本系統部署數字會議系統服務，以簡單的網絡系統處理和傳送數字信號成為目前世界上最為先進的會議系統。數字化的會議系統，在同一根電纜上實現多路同時發言，多路同時投票、表決等功能。它對于所有類型的會議都提供靈活的管理，具有多功能、高音質、數據傳送保密等優點，可以對會議的全過程實行全面的控制智能型會議系統由會議系統主機、會議主席發言單元、會議代表發言單元、會議管理軟件等組成。同時還有專業跟蹤攝像機，能夠自動實時跟蹤講話坐席�？蛇B接視頻會議系統。見下圖-系統連接圖

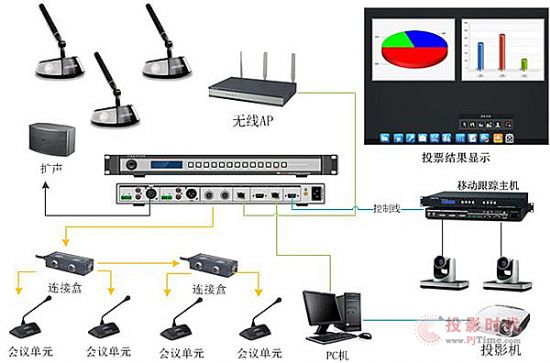

    根據項目需求會場有20席位固定座位，其中主席位1個，代表位19個，需要做定點攝像跟蹤。旁聽席需要配置3臺無線單元做提問用，并且需要實現攝像跟蹤功能。本項目的難點在于有線與無線的混用，旁聽席的攝像跟蹤需要支持移動式跟蹤，會議系統必要要同時支持定點跟蹤以及移動跟蹤。針對本項目推薦使用快捷WIFI系列會議單元，具體功能如下：

    支持WPA/WPA2無線安全技術，確保了會議私密性，避免竊聽和惡意干擾；

    具有一路RJ45接口，可直接連接一個無線AP接入器，也可連接100M網絡交換機，無線AP接入器再接到交換機，擴充無線AP接入器數量，即可實現多會場的應用；

    4路音頻輸入功能，分別卡儂接口，RCA接口，鳳凰頭接口輸入，適合不同輸入接口需求；

    4路音頻獨立輸出，具有卡儂接口，RCA接口，鳳凰頭接口輸出，適合不同輸出接口。

    通過簡單菜單操作或者PC軟件操作，可以完成傳統復雜的揚聲器分區功能，實現更大的傳聲增益，最大可以實現4路揚聲器分區功能。

    同時支持無線單元（CR-WIFI6302&4B），DIG會議單元接入，可以滿足無線和有線混合使用，最大系統可以達到4000個ID。

    具有可配置遠程視頻會議輸入與輸出接口，可以直接與遠程視頻會議系統對接。

    31+1同聲傳譯

    無線最大支持開6個話筒，系統總共最大支持開8個話筒。

    無線與有線都采用無壓縮音頻傳輸技術，48K采樣率，帶寬20~20K完美音質

    32 bit高速DSP浮點處理，聲學反饋抑制，回聲消除，噪聲消除，數字均衡，提供清晰高靈敏度完美音質

    主機可以獨立調節會議單元音量，線入音量，線出音量，分區音量，-40dB—0DB。

    TCP/IP控制，提供可靠安全管理控制，支持在線更新系統單元代碼，方便系統維護

    PC軟件統一管理單元和智能故障分析，能分析會議單元類型、數量、分布、故障等

    雙機熱備份，雙主機中任何一臺主機故障，系統能正常運行，會議不會中斷，繼續發言投票表決等

    配合中控或者矩陣可以實現高清自動攝像跟蹤功能，支持CREATOR、PELCO-P/D、VISCA多種控制協議；

    具有7段均衡器功能，可以實現多種音頻效果，可以配合現場環境達到更好音頻效果。

    配合高清自動攝像跟蹤系統能實現無線單元移動跟蹤；

    外殼采用全金屬材料，線路與外殼都加強了與地線的連接，具備接觸式12kv，空氣式15kv的抗靜電能力；

    系統優勢：

    配合高清自動攝像跟蹤系統能實現無線單元移動跟蹤

    同時支持無線單元（CR-WIFI6302&4B），DIG會議單元接入，可以滿足無線和有線混合使用。

    通過簡單菜單操作或者PC軟件操作，可以完成傳統復雜的揚聲器分區功能，實現更大的傳聲增益，最大可以實現4路揚聲器分區功能。

    雙機熱備份，雙主機中任何一臺主機故障，系統能正常運行，會議不會中斷，繼續發言投票表決等。

    內置高性能CPU，集翻譯、討論、簽到、表決、電子銘牌為一體，提供高速投票、表決、信息傳輸，最大支持4000臺會議單元。

    5.5中央控制系統

    本系統有眾多的專業設備，其操作和使用都具有一定的專業性，對于用戶而言要比較熟練的操作所有設備比較困難，并且也不能夠體現系統的簡便與易用性。

    為方使用，提高工作效率，設計采用具有強大控制功能的中央控制系統，將眾多設備的操作控制通過中央控制系統來完成，對一些復雜設備的預先調試好狀態并存儲起來，用戶使用時只需操作具有直觀的全中文化界面的觸摸屏，便能完成對整個系統絕大部分功能的操作。

    中央控制系統的核心是中央控制主機，依靠其來完成控制命令綜合處理，接受用戶發來的指令，控制整系統個周邊設備進行相應工作；控制系統與用戶的交互，用戶操作指令的發布依靠無線彩色觸摸屏來完成；

    為使設備的開關更為簡便，同時采用自動化的手段來保護設備，避免操作員的誤操作，設計配置電源控制器；

    在室內有眾多的燈光，對其進行統一控制也是中央控制系統需要解決的問題，同時窗簾的開啟等等功能的實現。

    能夠輕易的控制會場音量—數字音頻處理器進行控制；

    對大屏幕顯示墻、圖像處理器、混合矩陣、DVD、錄播一體機等設備進行無縫結合。

    在整個硬件基礎構成的前提下，便根據使用需要及實際設備的情況進行控制程序的編寫，程序為全中文界面，在能夠保證的范圍內可根據用戶的要求編寫個性化的控制程序。

    目前中央集成控制系統主要有美國CRESTRON、美國AMX和國產的CREATOR。在本系統內選用了先進的CREATOR中央集成控制系統，控制主機有用了PGMIII型主機，觸摸屏采用了WIFI無線通訊方式。系統設備電源的開啟采用電源控制器。

    中央控制系統功能特點：

    操作簡單、人性化、智能化；

    整個系統可靠性高；

    盡量多的體現出各種設備的卓越功能，讓所有設備工作在最佳狀態，發揮設備的最大功效；

    為完善操作人員的系統工作，要求能夠?qū)崿F(xiàn)計算機網路控制功能，完成遠端監視、遠端同步控制、遠端維護等等功能；

    能夠提供所有音視頻播放設備的基本遙控功能控制DVD、錄播一體機進行播放、錄制、點播等功能；

    能夠控制大屏幕顯示系統、圖像處理器，進行開/關機、輸入切換等功能，

    能夠控制混合矩陣所有信號所有輸入輸出自動切換控制功能

    能夠提供高清晰攝像機的上下、左右、變聚焦功能等控制功能；

    提供低壓繼電器及低壓電源供應，即設備電源控制；

    能夠控制房間的燈光開關控制和亮度調節，并可預置多種場景燈光模式的調光系統，可提供多個獨立的調光回路；

    能夠提供多路幕布窗簾的觸控環境模式的控制；

    能提供各種會議模式的編程預設，實現會議系統間的聯動整合，為用戶提供更個性化的單鍵操作切換模式；

    系統能夠提供備用的RS-232/485控制接口、紅外或其它控制接口；

    見下圖系統連接圖

    5.6會議錄播系統

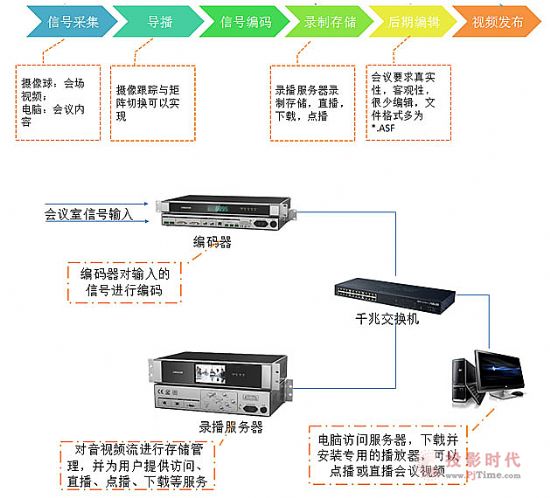

    會議室終端采集會場圖像、聲音、PC信號，經由編碼器進行高清音視頻信號編碼傳輸，與錄播服務器結合使用，實現會議場景的實時錄制存儲。會議室錄播提供實時直播功能，方便未與會用戶多場景即時了解會議情況。 整套會議錄播系統的構成入下圖所示：

    根據本項目需求，需要對四個小會議室和一個大會議室進行音視頻的信號錄制：需要記錄會議演講人圖像、和PC電腦圖像，及會議室內會議話筒聲音和各播放設備聲音，根據需求我們選擇快捷分布式會議錄播系統，系統連接入下圖所示：

    錄制效果圖如下所示：

    系統優勢：

    編碼器視頻輸入接口支持帶數字加密保護的內容（即HDCP）;

    視頻源選擇與畫面合成方面可以自由配置組合，銳取的接口和編碼路數是綁定死的；

    高清錄播服務器的存儲硬盤為2TB監控級別硬盤；

    高清錄播服務器前面板帶系統信息顯示，可進行簡單的觸控操作，具備錄制畫面預覽功能；

    錄制過程中在錄制任務界面顯示出“錄制時長”方便用戶查看當前進度；

    錄播WEB配置界面簡單明了，便于用戶操作；并且每設置一個選項后，點擊設置即可保存生效，但是銳取的設置完之后都會自動重啟一次設備。

    CREATOR可以配置高碼率達30000kbps，錄制畫面清晰度高；

    錄制生成的視頻為單個視頻文件，沒有進行分片，不進行分片的好處在于方便用戶下載播放進行觀看；

    一臺錄播服務器可以同時連接多個會議室進行錄制，同一時間錄制的畫面最多為6路；

    錄制的視頻格式為*.ASF格式，可以支持常用的流媒體播放器進行解碼播放。

    5.7視頻會議系統

    在具體需求上，要求視頻會議系統能夠?qū)崿F(xiàn)以下具體功能：

    1．隨時與上級單位及下屬單位遠程會議、業務培訓、業務交流等活動；為保障投資和未來的系統擴充性，擬采購具有多個分支點接入能力的MCU控制器。

    2．系統具備軟視頻接入能力，可以滿足多個軟視頻會場加入會議，這些軟視頻節點具備遠端視頻和遠端數據圖像同時接收能力。

    3．系統具備靈活的部署方式，除了能夠部署在內部網之外，未來能夠?qū)崿F(xiàn)透明的公私網或防火墻穿越，以解決出差員工的視頻接入，進行移動辦公的需求。

    根據需求初步會議室視頻會議系統設計方案如下：

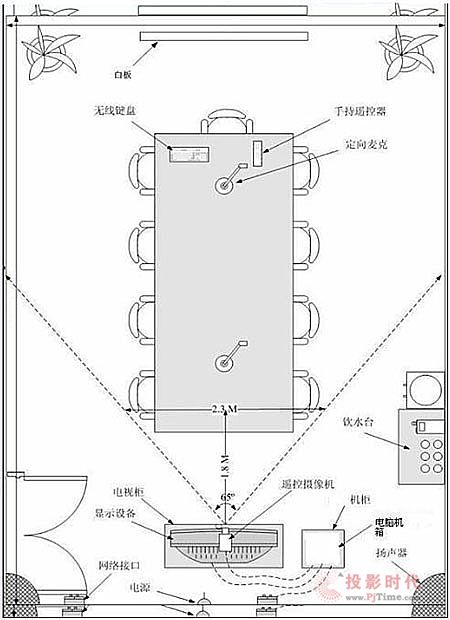

    會議室大�。�30到100平方米左右 ；

    會議室環境：18～22℃的室溫，60％～80％濕度, 保證視頻會議系統穩定運行；

    會議室布局：切忌采用反光的白色和多光的黑色，墻面可采用具有一定紋理的粉白色、淺灰色墻紙，整體淺色調宜佳；

    會議室照度：采用中央做造型燈棚，并安裝顏色協調的吸頂燈，確保會議室顏色的協調美觀；

    會議室音響效果：采用隔音裝置，做好建聲設計，防止共振、回聲現象；

    視頻會議效果如下：

    六、系統拓?fù)鋱D
