大連捷成推出DVI-ECO智能主備切換器

    視頻會議系統可以有效的擺脫時間、空間的限制，隨時隨地實現面對面的交流，不但降低了企業運營成本、還可提高工作效率和決策響應速度，因此視頻會議系統已經得到了廣泛的認可。

    視頻會議系統在政府、金融、能源、通信、交通、醫療、教育等重點行業機構中所起到的作用日趨顯著，當人們對視頻會議系統的依賴達到一定程度的時候，系統的安全穩定會是一個重點的衡量標準。

    會議終端作為視頻會議的發起單元，直接影響會議能否正常進行，因此必要的備份措施必不可少。傳統的備份方案當會議系統出現故障后，需人為判斷系統故障點，當鎖定會議終端故障時，需人工切換備份會議終端，恢復視頻會議系統。這種備份的缺點是會議將被迫中斷，直至備份會議終端啟動，此過程可能需要5~10分鐘。

    為了降低系統故障的排查難度，同時避免由于會議終端故障，導致視頻會議被迫中斷的情況出現，大連捷成自主研發的DVI-ECO智能主備切換器將實現會議終端主備自動檢測、自動切換的功能，當主用會議終端信號無輸出時，DVI-ECO會第一時間檢測無信號輸出，并將最后輸出的一幀圖像進行靜幀輸出（靜幀時間約為1~3幀），這樣可避免視頻信號中斷，同時DVI-ECO將自動切換至備用會議終端，且可實現視頻的無縫切換，在與會人員未察覺到任何異常的情況下啟用備用會議終端，使得會議可以正常進行。該設備將成為中高端視頻會議系統的尖端“利器”。

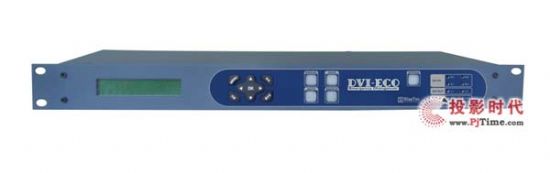

    大連捷成DVI-ECO智能主備切換器 產品特性：

    1RU高，19英寸寬

    整機強制風冷散熱

    視頻信號格式：DVI-D單鏈路（兼容DVI 1.0及HDMI 1.3協議）

    支持自動電纜均衡和時鐘恢復功能

    DVI輸入距離25m，最大支持1920×1080@60Hz（VESA）或1080p@60（SMPTE）

    DVI輸出距離15m，最大支持1920×1080@60Hz（VESA）或1080p@60（SMPTE）

    （DVI線纜要求為24AWG，保證輸入/輸出距離）

    支持EDID透傳

    DVI視頻輸入/輸出分辨率可達1920×1080@60Hz

    雙組 2×1 DVI-D主備自動切換單元

    支持DVI輸入信號的自動檢測功能

    1組 2×1 模擬立體聲音頻的主備自動切換單元（音頻跟隨DVI視頻切換）

    1組 1×2 模擬立體聲音頻的分配單元

    主路視/音頻信號支持?jǐn)嚯娭蓖üδ埽ㄟx配）

    支持LAN、RS-232/422以及本機面板控制

    支持掉電記憶功能

    支持固件升級

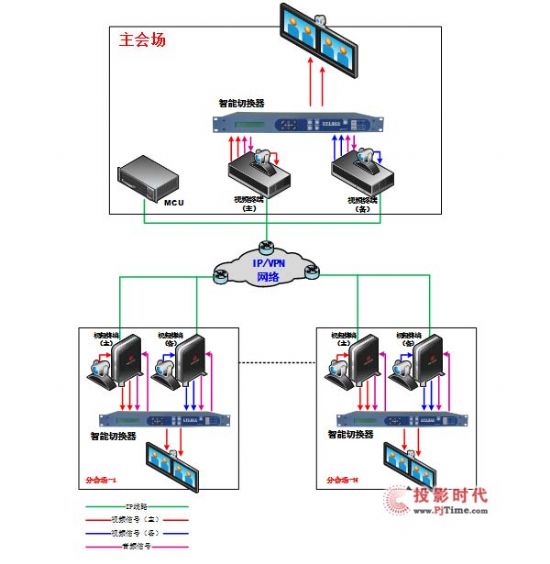

    【系統連接圖】

    技術參數：

規 格
機箱規格		1RU
控制接口		RS-232/422
		TCP/IP
電 源		90～260VAC，50Hz
功 率		40W
機械尺寸	寬	483mm
	高	44mm
	深	183mm
使用環境	工作溫度	0℃～40℃
	相對濕度	10%～90%

信號類型	單鏈DVI-D或HDMI信號
信號標準	DVI 1.0 或 HDMI 1.3
最高分辨率	VESA標準：1920×1080@60Hz
	SMPTE標準：1080p@60
最高數據速率	6.75Gbps（每色2.25Gbps）
最高像素時鐘	225MHz
視頻輸入
連接器	DVI-I
阻抗	100Ω
回波損耗	＜-15dB，1MHz～1.5GHz
TDR上升時間	75ps（10%～90%）
均衡	自動
輸入電纜長度	25m（DVI線纜要求為24AWG標準）
視頻輸出
連接器	DVI-I
阻抗	100Ω
回波損耗	＜-15dB，1MHz～1.5GHz
上升/下降時間	0.6ns（20%～90%）
時鐘恢復	自動

音頻輸入
連接器	RCA ×2
信號格式	Stereo audio（非平衡）
阻抗	＞20KΩ
電平	≤+20dBu（MAX）
音頻輸出
連接器	RCA ×2
信號格式	Stereo audio（非平衡）
阻抗	＜1KΩ
電平	≤+20dBu（MAX）
技術指標
增益	0dB
頻率響應	＜±0.1dB@20～20KHz
信噪比	＜0.02%
串?dāng)_	＜-90dB

控制方式
RS-232/422控制	DB-9F ×1
TCP/IP控制	RJ-45 ×1
