奧維視訊推出免費雙架構流媒體服務器軟件

    奧維視訊公司基于自主知識產權的嵌入式處理器系統框架技術（EPSF-III）可以滿足多種基于網絡的音視頻系統需求，其核心是拋棄了以x86服務器為核心的系統構建方式，采用以嵌入式編碼服務器為核心的系統構建方式，完全采用軟件的思想去構建一個服務端到服務端的對等網絡系統。

    EPSF-III系統的目標是把視頻和視覺信息通過網絡（互聯網，局域網）進行傳輸和存儲，通過設備層和SDK軟件對信息的抽象和處理，全部音視頻信息已經可以轉化為基于網絡的統一壓縮標準和統一格式的數據。

    SDK層是一個關鍵層，在這一層通過開放的軟件接口API允許集成商客戶構建或將設備接入自己的系統平臺；同時，EPSF-III系統依然提供基于Flash流媒體技術的BS架構服務器和基于私有協議的CS架構服務器產品，其中BS架構服務器產品的客戶定制化網頁和CS架構服務器產品的客戶定制化客戶端需求，客戶可以選擇委托奧維視訊開發，也可以選擇基于奧維視訊提供的網頁樣例源代碼和客戶端SDK開發。

    EPSF-III系統的軟件邏輯層次架構圖如下圖所示。

    MAYA相機和AURORA編碼服務器產品線通過不同的接口，可以采集到各種成像設備的視頻或圖像信息，經過先進的圖像處理算法，轉換成3種同源信號數據，一種是無損的環出信號數據，一種是H.264-HP算法壓縮后的主碼流數據，一種是H.264-HP算法壓縮后的副碼流數據，其中無損數據用于回顯，壓縮后的數據用于存儲和傳輸。

    MAYA和AURORA產品線在設備層的嵌入式軟件上實現了異構多流多協議功能，視頻數據采用最先進的H.264-HP算法，語音數據采用G.711算法，音頻數據采用AAC或MP3算法，圖像數據采用YUV無損格式；網絡傳輸可以同時支持多種協議，如下表所示。

    其中，推模式表示設備是利用該協將碼流數據發送到一個指定IP，該IP設備可以是客戶端也可是流媒體服務器；服務端表示設備是服務器，允許多個客戶端通過IP地址登錄設備獲取數據流；對于MPEG-TS流，RTP協議，RTSP協議，RTMP協議，均可以支持標準的第三方客戶端和服務器。

    一般地，MPEG-TS用于教育等行業，RTSP用戶庭審，安防等行業，RTP用于會議等行業，RTMP用于IPTV，互聯網等行業。奧維視訊在EPSF-III技術框架內，提供基于私有協議的軟件開發包SDK，CERES系列的解碼器，私有協議媒體服務器，RTMP媒體服務器。此時客戶可以直接基于客戶端SDK二次開發包或者網頁源代碼例程開發直接面向用戶的應用，而無需關注媒體服務器，極大的降低了整個系統部署的難度和集成商的集成周期和成本。

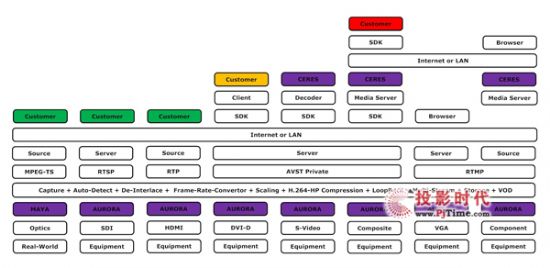

    圖 1-1 AVST公司EPSF-III系統結構圖

    單機系統集成模型

    EPSF-III系統是以編碼服務器為系統核心構建整個系統，編碼服務器本身就是一個服務器，同時支持CS架構的應用和BS架構的應用， 編碼服務器本身自帶SD卡或者硬盤，可以本地進行存儲，支持遠程下載和點播，值得注意的是，解碼器是直接和編碼服務器獲取數據進行解碼顯示的，這一點和以X86服務器為核心的系統完全不同，這種系統部署，單機即可工作，解碼器和SDK客戶端直接從編碼服務器獲取數據，端到端延遲約為200-300ms；RTMP協議使得瀏覽器直接獲取碼流的端到端延遲約為1-3s；RTP，RTSP協議直接獲取碼流的端到端延遲約為300-500ms。

    需要注意的是，編碼服務器內部采用了低功耗的嵌入式處理器，受限于處理能力的限制，編碼服務器總共支持的帶寬總和約為12-15Mbps，同時支持的客戶端是有上限的，部署的時候請注意。

    紅色：RTMP協議，服務端模式，支持Windows，Linux和 Android系統的多種瀏覽器；

    藍色：私有協議，服務端模式，支持CERES解碼器和SDK客戶端；

    綠色：MPEG-TS協議，推模式，支持VLC，機頂盒等客戶端；

    黃色：RTP協議，推模式，支持VLC，SIP，H.323等客戶端；

    紫色：RTSP協議，服務端模式，支持Darwin，VLC等客戶端；

    存儲：編碼服務器和SDK客戶端都可以進行存儲；

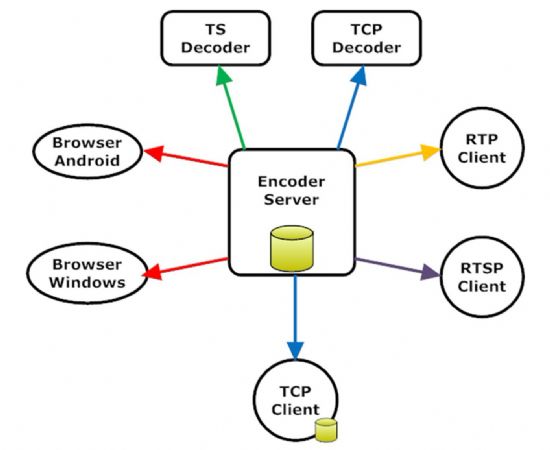

    圖 1-2 編碼服務器單機系統模型

    小型系統集成模型

    EPSF-III系統是以編碼服務器為系統核心構建整個系統，編碼服務器本身就是一個服務器，同時支持CS架構的應用和BS架構的應用， 編碼服務器本身自帶SD卡或者硬盤，可以本地進行存儲，支持遠程下載和點播，值得注意的是，解碼器是直接和編碼服務器獲取數據進行解碼顯示的，這一點和以X86服務器為核心的系統完全不同，這種系統部署，單機即可工作，解碼器直接從編碼服務器獲取數據，端到端延遲約為200-300ms。

    當同時部署多個編碼服務器設備時，可以通過單個SDK客戶端登錄多個編碼服務器設備進行碼流的多路預覽，存儲，回放和控制，包括雙向對講功能；同一個編碼服務器設備，也支持多個SDK客戶端同時登錄獲取碼流數據。

    需要注意的是，編碼服務器內部采用了低功耗的嵌入式處理器，受限于處理能力的限制，編碼服務器總共支持的帶寬總和約為12-15Mbps，同時支持的客戶端是有上限的，部署的時候請注意。

    紅色：RTMP協議，服務端模式，支持Windows，Linux和 Android系統的多種瀏覽器；

    藍色：私有協議，服務端模式，支持CERES解碼器和SDK客戶端；

    綠色：MPEG-TS協議，推模式，支持VLC，機頂盒等客戶端；

    黃色：RTP協議，推模式，支持VLC，SIP，H.323等客戶端；

    紫色：RTSP協議，服務端模式，支持Darwin，VLC等客戶端；

    存儲：編碼服務器和SDK客戶端都可以進行存儲；

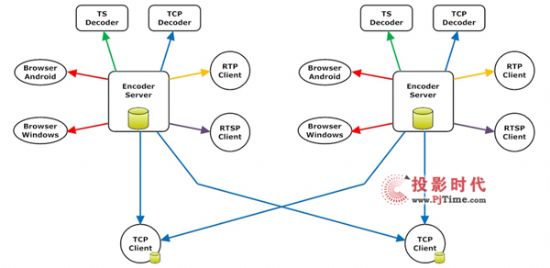

    圖 1-3 編碼服務器小型系統模型

    大型系統集成模型

    EPSF-III系統是以編碼服務器為系統核心構建整個系統，編碼服務器本身就是一個服務器，同時支持CS架構的應用和BS架構的應用， 編碼服務器本身自帶SD卡或者硬盤，可以本地進行存儲，支持遠程下載和點播，值得注意的是，解碼器是直接和編碼服務器獲取數據進行解碼顯示的，這一點和以X86服務器為核心的系統完全不同，這種系統部署，單機即可工作，解碼器直接從編碼服務器獲取數據，端到端延遲約為200-300ms。

    當同時部署多個編碼服務器設備時，可以通過單個SDK客戶端登錄多個編碼服務器設備進行碼流的多路預覽，存儲，回放和控制，包括雙向對講功能；同一個編碼服務器設備，也支持多個SDK客戶端同時登錄獲取碼流數據。

    需要注意的是，編碼服務器內部采用了低功耗的嵌入式處理器，受限于處理能力的限制，編碼服務器總共支持的帶寬總和約為12-15Mbps，同時支持的客戶端是有上限的，為了解決多用戶觀看時對系統高并發性的瓶頸，對于BS架構的應用，EPSF-III技術提供了RTMP媒體服務器，單個服務器支持2000路并發數，支持服務器錄像，轉發和點播，支持Windows，Linux，Android系統的瀏覽器，還特別增加了對iOS系統的瀏覽器支持，均能通過瀏覽器直接觀看視頻，適用于互聯網，移動互聯網以及IPTV等直播類的應用，此類BS架構的系統，為了保證觀看的畫質質量和流暢性，犧牲了端到端的延遲性能，約為1-3s；對于CS架構的應用，EPSF-III技術提供了TCP媒體服務器，單個服務器支持200路并發數，支持服務器錄像，轉發和點播，支持TCP協議的SDK客戶端；媒體服務器軟件有2個部分構成，一個是中央控制單元MCU，一個是中央數據單元MDU，其中MCU負責設備和客戶端SDK的上下線管理，這里采用了設備和客戶端SDK主動注冊機制，MDU負責數據的分發，存儲和點播。一個系統里至少要有一個MCU和一個MDU，允許有一個MCU和多個MDU組成服務器集群。

    紅色：RTMP協議，服務端模式，支持Windows，Linux和 Android系統的多種瀏覽器；

    藍色：私有協議，服務端模式，支持CERES解碼器和SDK客戶端；

    綠色：MPEG-TS協議，推模式，支持VLC，機頂盒等客戶端；

    黃色：RTP協議，推模式，支持VLC，SIP，H.323等客戶端；

    紫色：RTSP協議，服務端模式，支持Darwin，VLC等客戶端；

    存儲：編碼服務器和SDK客戶端都可以進行存儲；

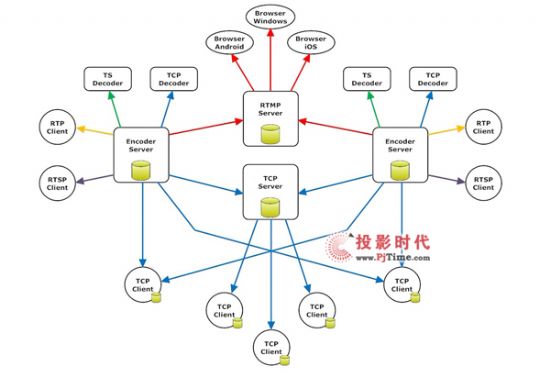

    圖 1-4 編碼服務器大型系統模型

    【總結】

    奧維視訊此次推出CERES產品線是邁向垂直整合模式過程中的堅實一步，CERES產品線由3個服務器構成，有一個BS架構的流媒體服務器，一個CS架構的流媒體服務器和一個解碼拼接服務器，其中2個媒體服務器均采用基于x86通用平臺的設計，可以高效的支持奧維視訊的AUR3G7KE高清編碼器產品線和MAY3G7KE的高清網絡攝像機產品線，組成錄播系統，會議系統，監控系統，直播系統等多種基于網絡的音視頻應用，最重要的是這2個服務器軟件對選用奧維視訊前端設備的A級客戶全部免費，客戶可以自己選擇合適的x86平臺構建媒體服務器和集群服務器，保護了客戶對奧維視訊的前期投資。在技術服務上，奧維視訊提供基于BS架構媒體服務器的網頁例程和基于CS架構媒體服務器的SDK客戶端軟件開發包供用戶二次開發，這就可以讓更多的用戶進入高清網絡視頻市場，更加專注于細分市場和最終行業用戶的業務層應用�！眾W維視訊產品經理王福宇先生說。
