IP和模擬監控系統總體擁有成本(TCO)比較

簡介

   1、

    如果碰到“網絡攝像機比模擬攝像機貴嗎”這樣的問題，答案通常都是“是”。網絡攝像機應該比模擬攝像機貴，因?yàn)樗�的功能多于模擬攝像機。還有一個問題就是“網絡攝像機比含有模擬攝像機的DVR系統貴嗎？”，這時答案就會因人而異。有些人會說“絕對是這樣”，還有些人會說“可能吧”或“不是這樣的”。為什么會出現這樣的情況呢？

    一定程度上這是由于對模擬和網絡視頻系統的總體擁有成本不夠了解的緣故。其次，與所討論的系統的類型有關，例如攝像機的數量、攝像機的位置、安裝攝像機的設施等。2007年春天開展了一項有關這方面的研究，研究內容就在這份白皮書中。該研究由一家專注于總體擁有成本中的可評估硬性成本的獨立研究公司執行。研究不涉及網絡視頻的其它益處，例如較高的圖形質量、利用百萬像素?cái)z像機獲益的能力或更容易的擴展和升級。

    白皮書陳述了兩類視頻監控系統總體擁有成本（TCO）研究的步驟和發現結果：

    ·模擬監控系統：模擬攝像機和基于DVR（數字視頻錄像機）的錄像

    ·基于IP的視頻監控系統：網絡攝像機、IP基礎設施、服務器、軟件和存儲

    研究目的是為了了解在特定的“基準”監控情景下，兩類系統的總體擁有成本。獨立研究公司采用了結構化的研究方法，通過訪問以及標準的要求流程進行驗證，訪問對象包括安全集成商、增值銷售商和行業分析師。

    研究分為三個階段：

    ·與研究參與者共同設定、驗證并明確基準監控情景和成本比較框架

    ·收集定量成本數據

    ·審核、驗證并綜合發現結果

    本白皮書中列出的研究結果以非廠商類的研究參與者提供的數據為基礎。

    研究結果列于白皮書的《結論》和《詳細結果》章節。

    總體成本比較中沒有包括的可以區分兩類監控系統的非量化資料以及成本考慮因素也被列于白皮書的結尾部分。

2、研究方法

    研究的主要目的就是不存任何偏見地了解兩類監控系統的總體擁有成本：模擬監控系統（模擬攝像機和基于DVR錄像）以及完全數字化的IP監控系統（網絡攝像機、IP基礎設施、服務器、視頻管理軟件和存儲）。

    為了盡可能使研究公平、公正，研究采用了結構化的研究方法，包括由安全集成商、增值銷售商以及行業分析師等非廠商類行業參與者對項目的各個階段進行逐步驗證。研究參與者對成本要素、部署情景和假設條件給出了具體定義，目的在于讓研究方法和研究結果盡量公平、公正。除了訪問之外，研究還采用了行業內的標準方法來收集成本數據，包括編制建議要求書（RFP），例如，最終用戶可能要求安全集成商給出哪些系統建議書或項目標書，其中包括詳細的成本要素，然后要求給出響應或“項目投標”來收集結構化的成本數據。

    下面列出了總體擁有成本比較中用來制定成本比較框架的基本研究階段：

    1．與非廠商類的行業參與者共同設定、驗證并明確基準監控情景和成本比較框架

    2．采用結構化的訪問和標準方式（例如需求建議書或競標）來收集定量成本數據

    3．審核、驗證并綜合發現結果

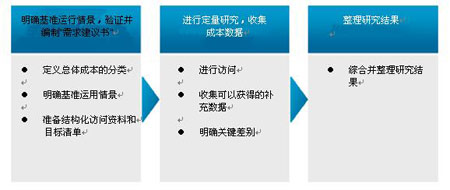

圖1 研究分為三個階段

    來自北美不同地區的數十位受訪者參與了此次研究，對研究要素、反饋、驗證和成本數據（以投標響應的方式）提出了建議。

3、總體成本：定義和驗證

    研究的第一階段是為訪問和收集各種類型的成本數據做好準備，要求明確并驗證“行業典型”基準運用的視頻監控情景，然后與研究參與者共同定義并檢查訪問用到的結構化資料。在明確運行情景來比較總體成本之前，必須明確并驗證總體擁有成本的定義。

    首先進行幾次初步訪問來確定并驗證本次研究中的總體擁有成本定義。重點是研究參與者提供的量化的“硬性成本”，應盡量清楚，以把所需要的解釋或模糊性降到最低。

    在此次研究中同時還考慮了非量化的成本，包括“軟性成本”（成效效率收益、折舊成本）和“隱性成本”，但是大家一致認為不應把這類成本的分析包括在研究和最終定量分析之中，而是把這些成本因素視為受訪者提供的觀察點并作為不能直接量化的成本考慮因素加以整理（參見《其他資料和考慮因素》一節）。

4、基準情景：定義和驗證

    確定并驗證了總體擁有成本的定義后需要確定并驗證典型的行業監控配置或基準運行情景。研究參與人員考慮并討論了多種情景，包括小型辦公室/室內監控情景（例如4-8個固定攝像機）、中型“主流”情景（例如室內和室外固定攝像機以及PTZ攝像機）和“大型站點”情景（多達幾百個攝像機被部署在多個地理位置）。

    研究發現每個系統都有自己的優點，大家一致認為應把中型情景視為基準情景，這對研究而言是最理想的選擇（范圍、復雜性），同時中型情景對IP或模擬監控系統而言都沒有明顯的成本優勢。例如，好幾個研究參與者都認為，“大型站點”情景對IP系統而言具有內在的成本優勢。這是由于不同的數據類型可能會利用共享的網絡基礎設施，包括控制、視頻和音頻；此外大家認為所有IP網絡系統在簡化的遠程“端到端”管理直至每個單獨的攝像機位置方面占有優勢。

    下一步就是定義通用的中型主流運行基準情景，提供足夠的可對比的框架來比較此前定義的兩種成本分類和監控系統的單個成本要素。所選擇的基準是中小型校園的監控系統。研究參與者定義并審查了“學校監控”基準，并進一步細分出系統要求、運行假設和獨立的成本要素以形成結構化、無偏見的訪問資料并進而收集成本數據。大家還認為，向研究參與者提供關于此基準的“需求建議書”（RFP）可以最有效地協助收集明確且公平的成本數據。

    為了讓比較盡可能公正，選擇安裝的攝像機的數量不論對模擬系統還是IP系統而言都沒有優勢可言。由于模擬系統一般都采用DVR輸入接口上16個輸入的整倍數，因此不能選擇16、32或48。同時IP系統在17、33或49個輸入方面占有優勢。因此選擇了40個攝像機對兩種系統來說是比較公平的，同時也是一種常用的系統規模，這在訪問當中得到了驗證。收集研究參與者提供的成本信息時，參與者只需滿足學校設施安裝的“客戶要求”即可。不安裝任何已有攝像機，不存在任何已經準備就緒的布線或基礎設施，例如，要求全部使用新的數據和電源布線。否則研究參與者可以自行選擇設備，就配置、服務、升級等確定定價。需求建議書中列出了重點客戶需求：

    設施

    ·單棟建筑的學校

    ·已有建筑

    攝像機的數量

    ·30個室內固定半球攝像機

    ·5個室外固定半球攝像機

    ·5個室外PTZ攝像機

    ·所有攝像機均為防爆型

    錄像

    ·1天錄像12個小時

    ·4fps連續錄像

    ·針對報警/視頻移動偵測的15fps錄像

    ·CIF分辨率

    ·錄像保存12天

    布線

    ·沒有現存數據、同軸或電源布線

    ·網絡交換機（布線柜）和/或多攝像機電源供應

    ·所有區域都需要通風（對于電纜布線，則要求填充型布線）

    ·數據布線要求采用Cat5e

    ·PoE交換機可以放在存儲區域內，允許為網絡攝像機提供少于250ft的PoE線纜

    ·從攝像機到DVR必須全部采用同軸電纜

    監控位置和設備放置

    ·在標有“管理”標志的區域內的主要網絡集線器和攝像機視圖（監控器、服務器/DVR的位置）（這些代表多個辦公室）。

    ·網絡交換機（布線柜）和/或多攝像機電源可以放在圖表的任何“灰色底紋”區域

    其他

    ·無需特殊照明

    ·無需音頻監控

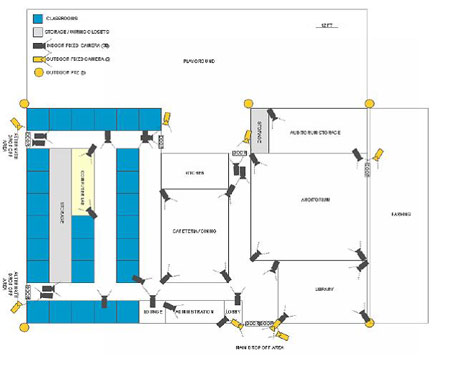

    下面是學校設施以及攝像機位置圖紙：

圖2 這個虛擬的學校建筑中共需安裝40個攝像機，事先沒有布線。

    現在已經確定、驗證并細化了基準運行情景，接下來就是為此前定義的兩種成本類型確定并定義成本要素。

5、采購和安裝成本

    下一個問題：如果把IP或模擬監控系統加入此前已經定義的基準情景（學校設施）中提供服務，那么哪些因素構成了總體擁有成本？

    要回答這個問題，制定可用來向研究參與者收集單獨成本的結構化“需求報價”，需要明確一系列采購和安裝成本要素。首先，確定并驗證對IP或模擬系統而言相同的成本，然后定義并驗證成本要素的基本組合，如下圖所示：

圖3 產品和安裝成本分成幾個不同的類別。.

    注：正如此前所說明的，向研究參與者收集成本信息時，他們只需滿足學校設施安裝的“客戶要求”即可，并注明IP系統使用的Axis攝像機。否則研究參與者可自行選擇設備，就報價單和/或“競標”中提供的配置、服務、升級等設定價格。

6、詳細結果

    參與研究的系統集成商提供的報價說明了一些非常有趣的情況。提供的報價包括獲得和安裝設備的成本，按照所有報價的平均值來看，結果如下：

    ·IP系統的總體成本在總體擁有成本方面低3.4%

    ·造價最低的IP系統的總體擁有成本比造價最低的模擬/DVR系統低25.4%

    ·造價最高的IP系統的成本比造價最高的模擬/DVR系統高11.5%。

    下表也顯示了以上的研究結果：

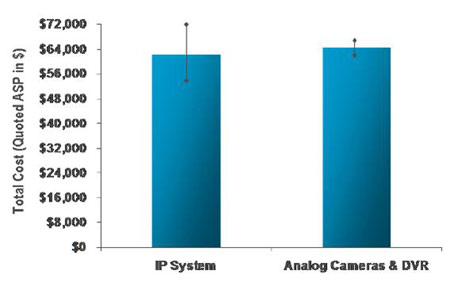

圖4 安裝40個攝像機的IP系統的成本略微少一些，此外報價差距較大。

    有趣的是，報價之間的大幅差距表明了IP系統的靈活性。原因在于采用POE、不同的布線類型、網絡和服務器平臺的IP技術的廣泛靈活性。在模擬系統中，靈活性非常��；因此大多數報價的成本都相差無幾。這在一個成熟市場上是非常典型的。

    IP系統的報價組成與模擬/DVR系統大不相同，如下圖所示：

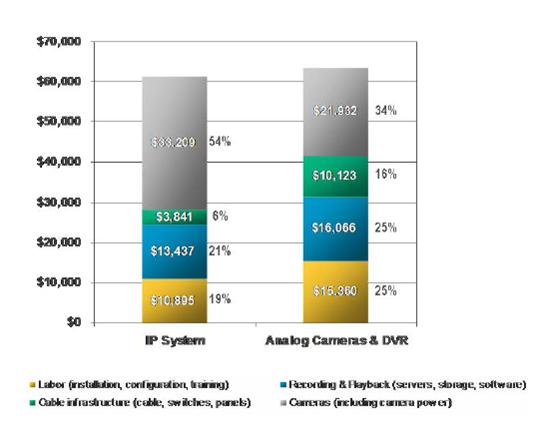

圖5 模擬系統和IP系統的成本組成大不相同。

    通過比較詳細情況，可以得出以下結論：

    ·攝像機的成本是IP系統的一半，同時僅為模擬/DVR系統成本的三分之一。

    ·網絡攝像機比模擬攝像機貴50%。

    ·模擬系統的布線比IP系統貴幾乎3倍。主要原因在于模擬系統必須使用有源電纜，而IP系統使用PoE，此外模擬系統還需單獨布線來控制模擬PTZ攝像機。

    ·錄像和監視的成本差不多。IP系統中使用的PC服務器的質量、服務以及維修合同通常優于DVR。

    ·模擬系統的安裝、配置和培訓成本高出幾乎50%。

7、視頻數量函數成本

    對于IP系統，普遍認為，與模擬系統相比，系統越大，則IP系統的成本越有利。因此分界點在哪里呢，例如，多大規模的IP系統的造價會低于模擬系統，如果系統規模增加，差距是否也會隨之加大呢？按照研究數據以及其他信息對數量函數成本進行了計算，如下圖所示。

圖6 作為一個攝像機數量函數，模擬和IP系統的成本差距顯示，如果攝像機的數量在1?16之間，模擬系統的成本低10%，如果攝像機數量在17-32個之間，則成本非常接近，如果攝像機數量超過33個，則IP系統的成本低10%。

    結果顯示，攝像機數量超過32個時，IP系統的成本較低，攝像機數量在16-32個之間時，成本相當。在上面的情況中，我們假設尚無基礎設置�，F(xiàn)在很多建筑已經具備了監控系統可以借用的IP基礎設施。因此在另外的成本模擬中將布線成本和安裝成本排除在外。

圖7 如果已經安裝了IP基礎設施和線纜，則任何時候IP系統的造價都要低于模擬系統。

    如果不計布線和基礎設施成本，事實證明IP系統的造價始終較低。

8、其他資料

    調查研究當中，有幾個受訪者提供了區分兩種視頻監控系統的其他非量化的資料和成本因素，這些內容沒有被包括在總體成本比較中。受訪者認為這些因素是重要的基本差別，因此將其列于此處：

    ·IP系統具備卓越的可擴展性，一個攝像機可以被立即添加；

    ·IP系統的靈活性更好，如果使用了PoE，移動一個攝像機意味著只需移動一個網絡跳線；

    ·網絡攝像機的圖形質量要優于模擬攝像機；

    ·百萬象素?cái)z像機開始被提及，而只有網絡攝像機才會用到；

    ·通常IP基礎設施已經建好，可以用在網絡視頻系統中；

    ·模擬同軸電纜比IP更難于故障檢測；

    ·系統設計成本通常沒有包含在額外成本內；

    ·IP系統可以進行遠程服務，例如通過網絡進行調整/診斷；

    ·IP系統中用到的品牌計算機服務器比DVR具備更好的保修和服務計劃；

    ·IT設備的降價可能要快于模擬系統。

9、結論

    此次研究涵蓋了安全集成商、增值銷售商和行業分析師等行業參與者，他們接受了訪問并提供了成本數據，研究的主要發現如下：

    ·安裝40個攝像機的IP系統的總體擁有成本低于模擬系統。典型的部署情景下，購買、安裝和運行IP系統的成本比模擬解決方案低3.4%。

    ·32個攝像機時IP系統和模擬系統的分界點。從成本方面來看，通常情況下，攝像機數量超過32個時，IP系統的成本較低，如果攝像機數量在16-32個之間，則成本非常接近，模擬系統的成本稍微低一些。

    ·如果已經安裝了IP基礎設施，則IP系統的成本始終較低。如果已經安裝了采用布線的IP基礎設施，則對任何規模的系統，IP系統的成本都要更低一些。

    ·IP系統具備很多非量化的優勢。IP系統有很多優勢，例如圖形質量改進、維修和服務更好、靈活性更高、更容易解決故障等，但是這些都不能被加以量化。此外，IT設備的價格比模擬的CCTV設備下降更快，因此未來的比較對IP系統更加有利。
