油田遠程圖像監控系統實際解決方案

    一、行業背景

    隨著中國經濟的快速發展，石油天然氣等能源產業在國家經濟中的地位愈加顯著。實現高效安全生產，實行數字化遠程管理，有效控制生產過程中的關鍵技術環節，實現大規模生產所要求的統一、協調、高效、遠程調度指揮、監管和控制是目前眾多大型企業所企盼的。但是采油地常常分布在人煙稀少的偏僻地區，交通通訊不便，分布地域廣泛、現場人員較少，大部分地區處于無人或少人職守狀態，工作效率低下，面臨人為或自然因素破壞的危險，系統維護成本較高。石油企業信息化建設的進一步發展和拓寬，向信息技術要效益、要速度、要精度成為石油開發的主要發展方向和戰略手段，國外石油公司發展的實踐證明，石油的開發生產與信息技術的緊密結合是石油工業發展的必然。

    油田的油井分布區域很廣，現場職守和維護人員少，為保障油田生產的正常運行，需要將生產現場圖像信息、油井生產數據、設備運轉和維護狀況、原油儲備和運輸信息等，實時傳送到生產管理總部，為生產的指揮調度提供準確及時的第一手資料。

    基于油田大多位于沼澤、沙漠等地廣人稀等偏僻地區的特點，采用數字網絡化的無線傳輸技術來實現數據的通訊，具有安裝開通快捷、維護遷移方便、造價低、便于集中管理等優點。

    二、系統功能特點

    1、提供完善的實時監控、設備管理、權限控制、錄像策略、系統日志管理、報警系統管理、圖像管理、人員管理等功能。

    2、通過數據采集模塊，將抽油機的電流電壓、溫度濕度實時上傳至監控中心，并自動形成報表，監控數據將會保存在數據庫中，為日后分析提供依據。

    3、網絡視頻服務器應用軟件可以監測系統運行數據。一旦超過標準值可以通過控制接口控制系統保護功能。同時這些報警數據將會優先傳送到上級指揮機構。為上級領導做出決策提供依據。

    4、利用網絡視頻服務器的雙向語音功能，通過網絡監控平臺實現領導和各采油站點工作人員在線語音、文字交流。

    5、利用高頻微波無線網橋來進行數據傳輸，能很好地解決油田所處地方偏僻不方便走線的困難，同時具有安裝開通快捷、維護遷移方便、造價低等優點。

    6、前端監控系統錄像策略包含定時錄像、手動錄像、報警聯動錄像、視頻移動錄像等多種錄像模式。管理員可以在重點區域重點時段啟用定時錄像功能，在報警設備防區設置報警聯動錄像功能，當有警情的時候可以自動聯動錄像并設置報警預錄時間。

    7、網絡視頻服務器、網絡一體球可以提供高清晰的監控畫面。在系統數據庫中設置有地形面貌檢索記錄，工作人員可以記錄現場的地形地貌，為日后的勘探提供直觀的視頻錄像文件，相關的技術參數也可以由數據庫中檢索出來。

     三、系統結構及方案說明

    安聯博視科技數字網絡監控系統對油田各廠礦區域進行全天侯實時監控。系統包括現場監控前端傳輸部分、監控中心三部分，監控前端與監控中心通過專網或無線網橋進行連接。監控前端包括防爆攝像機、視頻網絡服務器、可控云臺、報警信號發生器（火災、氣體泄露、防盜等）等部分組成，將音頻、視頻、報警等信號，轉換壓縮成網絡可以傳輸?shù)臄?shù)據包，經網絡傳回監控中心的服務器，進行集中處理。監控人員通過登錄網絡中的服務器，進行圖像瀏覽。在油田作業區設置本地監控體系，包括油田工作區、生活區周邊監控，采油井監控和數據監控管理。在油田系統總部設置遠程統一監管系統，包括警情處理，數據報表分析，遠程管理等任務。

油田遠程圖像監控系統的解決方案

    四、主要產品描述

    防爆攝像機

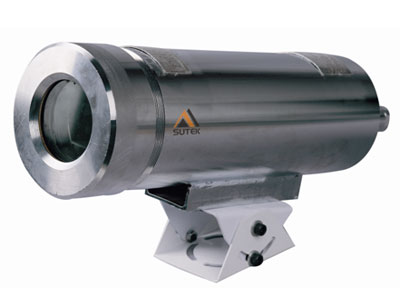

    1、防爆攝像機

    普通攝像機在使用過程中會產生高溫、脈沖、火花或因電源故障而燒毀，如果使用場所存在可燃性氣體或可燃性粉塵，那么上述任何一種情況均會引起周圍氣體或粉塵的劇烈燃燒甚至爆炸，后果不堪設想，所以使用防爆攝像機不僅是為了保證攝像機的安全，更重要的是為了保證使用場所的安全。

     深圳安聯博視科技自主研發和生產的防暴攝像機AL-BAS101C與AL-B101S，充分考慮了爆炸性氣體或粉塵混合物環境的防爆要素，從外殼強度、接合面間隙、長度以及外殼最高表面溫度等關鍵條件著手，確保隔爆性能。另外，深圳安聯博視科技還與中國安全生產研究院一起聯合開發了多款用于此等安全生產特殊行業的監控產品和系統。

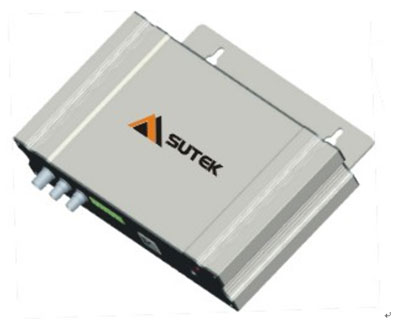

    2、視頻服務器

    視頻服務器

    是指一個能夠?qū)��?shù)字視頻進行壓縮或者解壓縮的程序或者設備。

    主要功能：

    •最先進的網絡轉發服務器技術，輕松實現多用戶訪問，多級用戶密碼權限管理

    •支持動態IP地址，支持局域網、Internet（ADSL、有線通）

    •通過MAC語音接口，就可完成對遠程監控地點的收聽和喊話功能，雙向語音對講實時傳輸,讓遠程會議、遠程交流輕松實現

    •RS-422/485串口支持云臺控制、高速球機或攝像機等外置設備
