翔浩單路網絡視頻監控器校園解決方案

1．需求分析

　　· 系統設立5個監控前端（即對5個校區進行監控），每個監控前端（校區）使用2個攝像頭。系統建立一個監控中心進行集中監控，即監控中心同時對10個前端攝像點進行監控錄像。

　　· 不增加攝像頭前提下，為增大監控范圍，每個攝像頭輔助以云臺；同時為提高監視效果，攝像鏡頭采用三可變（可電動改變焦距、景深、光圈）鏡頭。

　　· 保證傳輸線路達到或超過視頻編碼器的傳輸帶寬要求（最低要求每路視頻具備128kbps傳輸帶寬，建議達到1.5mbps）。

　　· 根據需要可以增加傳感器或探測器，并可實現系統連動。

　　· 對前端采集得視頻圖像，在監控中心進行監視和錄像。錄像具體要求待定（每路視頻每小時存盤約耗費200mb空間）。

2．主要設備　　攝像機及鏡頭：攝像鏡頭使用6倍三可變鏡頭，攝像機與之搭配。

　　云臺：可保證攝像頭可以在上下左右四個方向進行運動，以獲得更大的視角。云臺支持調整攝像頭焦距、景深、光圈，以隨時獲得更好的圖像采集效果。云臺解碼器的作用是：將控制端傳來的數字信號轉化為電信號，帶動云臺進行運動。

　　翔浩網絡視頻服務器（XHNVS）：翔浩網絡視頻服務器（XHNVS）為視頻的H.263（H.263為ITU-T制訂的視頻編碼協議，特點是傳輸帶寬要求小，特別適合本系統多點傳輸要求）編碼器，使得本作為模擬信號的視頻得以在網絡上進行傳輸。此外，它具備TV-OUT能力，可對監視器輸出�？梢运�還可以連接各種報警設備，將報警設備產生的信號發送至遠端；可進行音頻雙向傳輸；可以進行云臺控制。傳輸每路XHNVS視頻需要至少128KBPS的帶寬，至多需要1.5MBPS帶寬（考慮網絡高峰沖擊），一般情況下，在400KBPS的帶寬下可以獲得比較好的視頻圖像效果。

　　翔浩硬盤錄像機（XHDVR）：XHDVR可接收XHNVS碼流，保存到硬盤，與此同時，XHDVR還將NVS碼流解壓還原，并對顯示器進行輸出。通過XHDVR，用戶可以配置包括斷線重連時間、碼流率、圖像質量等NVS參數。XHDVR具備多中存盤方式，包括：定時錄像、I/O報警聯動錄像、視頻移動檢測錄像、手動錄像等。碼流存儲約200MB每路每小時，確定存盤時間要求后可以進行計算以確定磁盤配置及是否加配磁盤陣列系統。系統使用XHNVS作為前端編碼器，使用XHDVR作為系統原理描述中的解碼器（實際XHDVR不光起到解碼器作用，同時也是整個系統的核心和控制中心）。

3．系統特點

　　系統大量采用數字化通信，只需要利用現有的局域網線，不再另行鋪設專門線路，同時也極大地減少了系統維護的工作量。同時可以不必考慮各校區間距離。

　　系統具備模塊化結構，因此具有強大的可擴充性，無論數據采集端和監控中心端，都可以輕松擴容，基本只需要直接將相應設備或模塊連接到局域網接口中，即可對系統進行容量或功能上的擴展。

　　數字化存放錄像檔案，可供局域網內任何用戶隨時調用，而且檢索方便。

　　由于采用數字化通信，而且全部使用TCP/IP有線傳輸，對校區內儀器設備無任何影響。

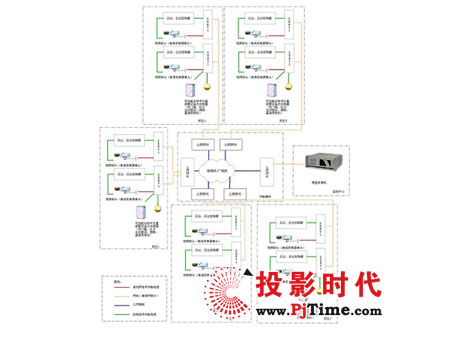

4．系統結構圖
