安頓雙絞線傳輸器 傳輸效果對比圖

    在實際工程中，選用何種傳輸方式需要結合工程的具體情況和工程預算來綜合考慮。對于傳輸距離超過2Km的監控網絡，應該考慮選用光纖和光端機。如果傳輸距離達到數公里或者幾十公里，就只有使用光纖了。另外，在一些干擾很強的場合，比如受到工業干擾和強電磁干擾的地方，為了保證圖象質量，也建議使用光纖傳輸。同軸電纜和雙絞線的選用，則需要更多地分析和比較。

    由于雙絞線傳輸是一種新出現的技術，而同軸電纜的使用已經有很長的歷史，所以更需要充分發掘雙絞線傳輸?shù)奶攸c(diǎn)和優勢，為工程設計和施工提供方便、節省造價。傳輸距離在200米至1.2公里左右時，雙絞線無疑能發揮極好的性能和價格優勢，對于二百米以內的監控網絡，如果規模很小，使用同軸電纜是非常合理的，造價也不高。但是，實際工程也會有它的特殊性，即使距離很近，如果網絡規模很大，比如有五六十到上百個的監控點，這時使用同軸電纜布線就會困難，而雙絞線則可以使這一難題迎刃而解。再者，如果環境干擾較大，如果使用雙絞線則可以有效抗干擾，保證圖象傳輸質量。另外，雙絞線的布線方便性和靈活性使得樓宇大廈等一些短距離、密集型的監控網絡也逐漸開始用它來代替同軸電纜，并且很好地融合到了綜合布線工程中去。

　　以安頓雙絞線傳輸器為例，傳輸距離在200米至1.2公里左右時，雙絞線能發揮極好的性能和價格優勢，如下圖：安頓雙絞線傳輸器在同一通道下不同距離的傳輸效果對比圖。

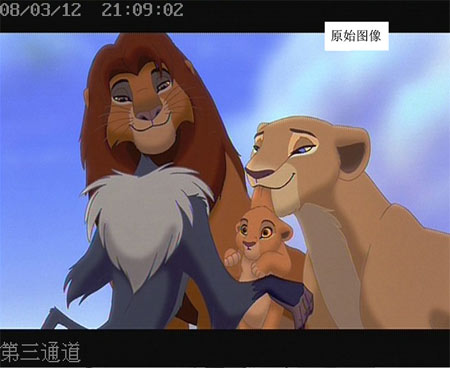

原始信號截圖

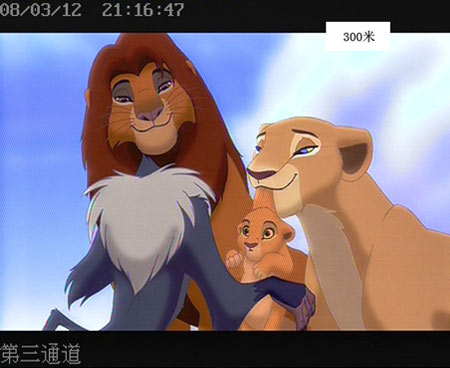

傳輸300米截圖

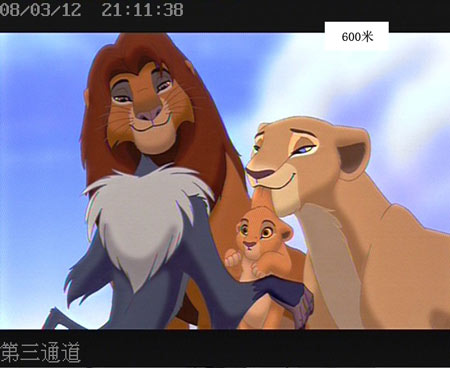

傳輸600米截圖

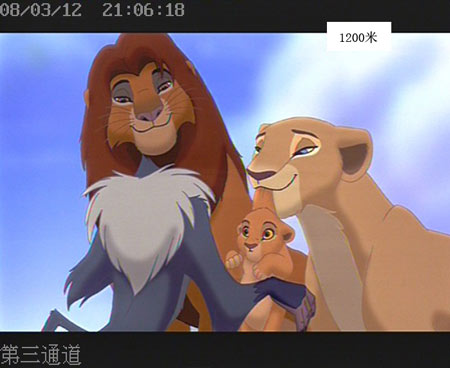

傳輸1200米截圖

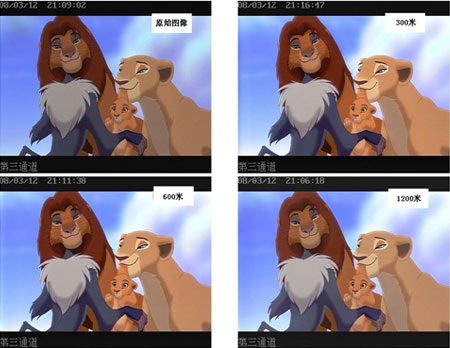

傳輸截圖對比（點擊看大圖）

注：信號源為：PHILIPS-DVD影碟機播放的DVD視頻信號
    雙絞線傳輸器為：安頓（T-T0100N）有源發射器＋安頓（R-T0100N）有源接受器
    傳輸線纜為：臺灣岳豐超五類網線
    截圖設備為：天地偉業硬盤錄像機
    （以上效果為實驗室測試結果，實際工程中因設備的變化可能會有不同，謹供參考。）
