CREATOR中控系統在某人大大會堂的應用方案

系統描述：

　　此次某人大大會堂的應用方案中，采用了CREATOR品牌的ST-7100C無線觸摸屏作為控制終端，大會堂內所有控制操作都集中在該觸摸屏上進行；采用CR-PGMII中控主機作為控制核心；因該大會堂投影機離機房的距離較遠（距離約130米），并且使用的是兩臺BARCO10000流明的投影機，對信號源的支持分辨率要求高達：1600×1200@60Hz，所以我們決定用DVI-0804矩陣來進行信號切換；采用DVI-F500T/R和VGA-F500T/R光纖收發器配合使用，不但可以實現數字DVI信號或模擬VGA信號的長距離傳輸（其最大傳輸距離可達500米），而且還可實現模擬VGA信號到數字DVI信號的轉換，也可以實現數字DVI信號到模擬VGA信號的轉換。

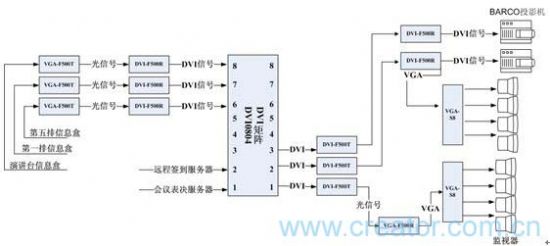

系統連接圖

操作界面截圖：

screen.width-333)this.width=screen.width-333" border=1>

投影機開關控制

screen.width-333)this.width=screen.width-333" border=1>

信號切換控制

screen.width-333)this.width=screen.width-333" border=1>

會場圖片

設備清單: CR-PGMII
　　　　　 DVI-0804
　　　　　 DVI-F500T/R
　　　　　 VGA-F500T/R
　　　　 　ST-7100C
