雙絞線傳輸產品

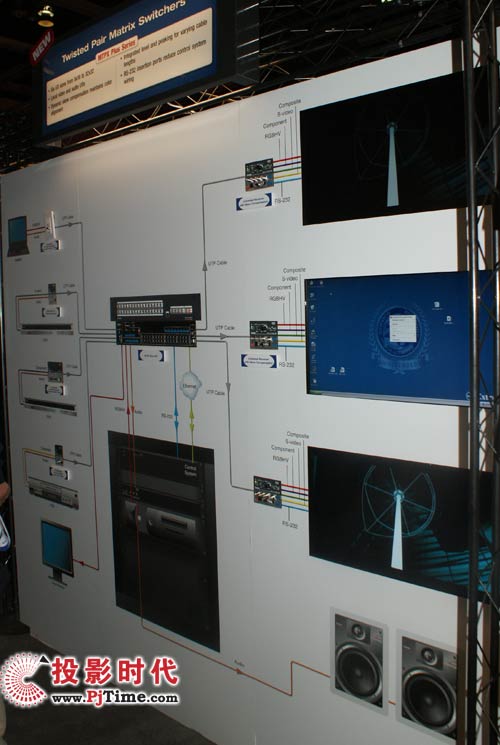

MTPX PLUS系列雙絞線矩陣切換器 （Twisted Pair Matrix Switchers）
MTPX PLUS系列雙絞線矩陣切換器是新一代雙絞線集成的出色代表。本地視頻和音頻輸入和輸出，使得與MTPX PLUS Matrix處于相同機架內的設備可以實現直接連接。這樣就無需額外配置MTP發送器和接收器，從而大大降低了系統的復雜性。系統還提供動態扭曲延時均衡。無論選擇輸入輸出電纜長度的哪種組合，這一行業創新技術都可以確保消除UTP電纜扭曲帶來的影響。另一項創新功能就是本地RS-232插入端口，它允許定位于MTPX Plus旁邊的控制系統連接并控制遠程顯示器，并通過相同的UTP輸出電纜傳輸視音頻信號。
MTP微型雙絞線系列

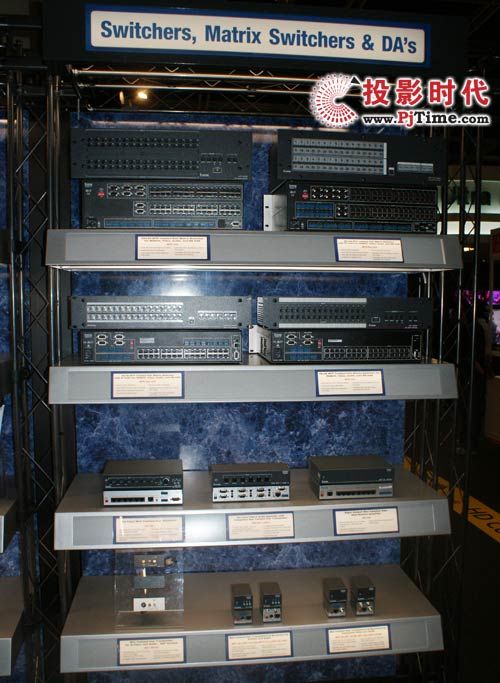

Switchers、Matrix Switchers and DA'S

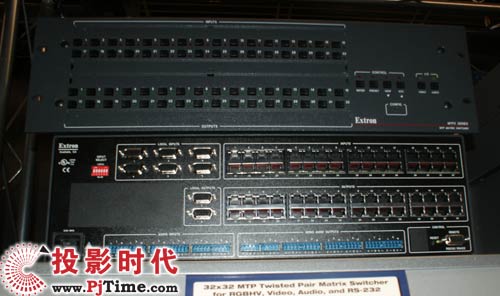

MTPX系列雙絞線矩陣切換器：MTPX 3232
Extron MTPX 系列雙絞線矩陣切換器提供了一系列具有創新性的新特性，用以簡化基于雙絞線的視音頻系統的復雜性. 本地視頻及音頻的輸入和輸出，使得與 MTPX Matrix處于相同機架內的設備可以與其直接連接。這樣就無需使用額外的 MTP發送器和接收器，從而大大降低了系統的復雜性。其它特性還包括可在多路輸出上切換峰值預調整功能以便長距離傳輸信號、可進行音頻輸入增益和衰減調整以平衡音頻電平，以及可對本地輸出進行輸出音量控制。
在與 Extron MTP U 系列通用型微型雙絞線接收器配合使用時，MTPX 系列雙絞線矩陣切換器可允許復合視頻、S-視頻以及 VGA 信號同音頻或 RS-232 控制信號一起在一根 CAT 5 電纜上傳輸，并輸出在顯示設備上適當?shù)倪B接器上。通過將一根電纜用于所有信號類型，可以簡化系統布線，并且在每臺顯示設備上僅使用一個矩陣切換器的輸出和一臺 MTP U 系列接收器。
與傳統的雙絞線矩陣切換器相比，MTPX 系列雙絞線矩陣切換器的強大特性可以使集成商大大縮短安裝時間，并且降低了與機架空間、布線和安裝相關的各類成本。MTPX 系列矩陣切換器是適用于指揮和控制中心、教學樓、禮堂、大型娛樂場所，以及其它視頻、音頻和控制信號路由應用的理想選擇。

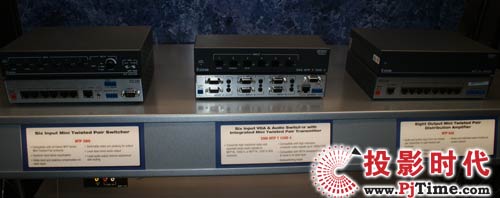

從左至又依次為：MTP SW6六路輸入微型雙絞線切換器
SW6 MTP T 15HD A帶集成微型雙絞線發送器的RGBHV和音頻切換器
MTP DA8微型雙絞線分配放大器

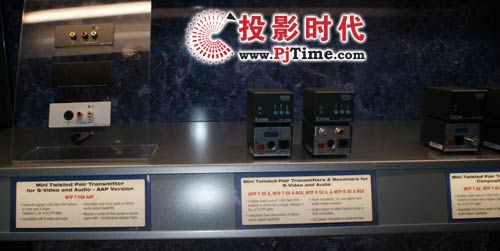

從左至又依次為：MTP T AV AAP微型雙絞線復合視頻與立體聲音頻發送器 - AAP 模塊
MTP R AV RCA微型雙絞線復合視頻和立體聲音頻接收器
MTP T AV RCA微型雙絞線復合視頻和立體聲音頻發送器

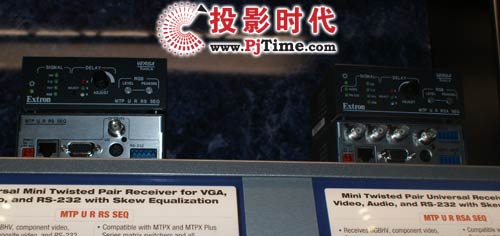

左：MTP U R RS SEQ：用于視頻和 RS-232 并帶有扭曲延時均衡調整的微型雙絞線接收器
右：MTP U R RSA SEQ用于視頻、音頻和 RS-232 并帶有扭曲延時均衡功能的微型雙絞線接收器

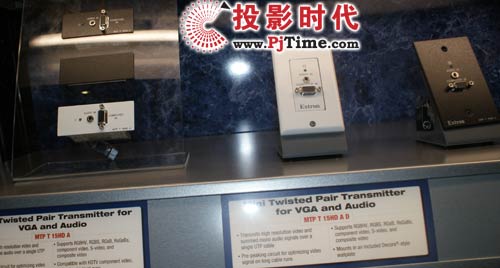

左：MTP T 15HD A微型雙絞線RGBHV 和音頻發送器
右：MTP T 15HD A D微型雙絞線 RGBHV 和音頻發送器 - Decora 型
左：MTP 4T 15HD RS 四組微型雙絞線 RGBHV 和 RS-232 發送器
中：MTP T 15HD RS微型雙絞線 RGBHV 和 RS-232 發送器
右：MTP RL 15HD RS微型雙絞線 VGA 和 RS-232 接收器
