大屏工程必備 2007年精品VGA/RGB矩陣切換器推薦

VGA矩陣切換器概述

    目前國內外AV產品的生產廠家的矩陣切換器的種類一般有AV/VGA/RGB三種類型,分別支持復合視頻、VGA信號及RGBHV信號。

    其中，VGA信號寬帶矩陣切換器與RGBHV信號寬帶矩陣切換器是專門用于對計算機顯示器信號(即：RBGHV信號)進行切換和分配，它們可將多路信號從輸入通道切換輸送到輸出通道中的任一通道上，并且輸出通道間彼此獨立。這里所謂的VGA信號并不單純表示VGA分辨率的信號，而是泛指所有的符合R、G、B、H、V格式的計算機顯示信號(三個模擬通道，兩個TTL通道)。

大屏工程必備 2007年精品VGA/RGB矩陣切換器推薦

    從信號傳輸?shù)脑�理來講，VGA和RGB是一樣的，只不過接口外形不同，因此，一般工程商在選擇配置矩陣的時候，往往分別配置AV矩陣和VGA或RGB矩陣各一臺用來對主要信號類型進行管理，其中AV矩陣用來控制整個系統的音、視頻信號的切換，用VGA或者RGB矩陣來控制整個系統的計算機信號的切換；某些時候也可以通過信號的轉換讓VGA或者RGB矩陣替代AV矩陣，因此VGA信號寬帶矩陣切換器與RGBHV信號寬帶矩陣切換器在大型的系統工程中是一個非常重要的設備。

    現在國內外生產矩陣的廠家很多，由于缺乏行業的標準，各廠商的標稱指標各不相同，由于這類設備主在是工程應用產品，因此工程中的適用性問題和可靠性問題非常重要。下面我們就VGA/RGB二種類型列出部分矩陣產品，并附加詳細介紹。

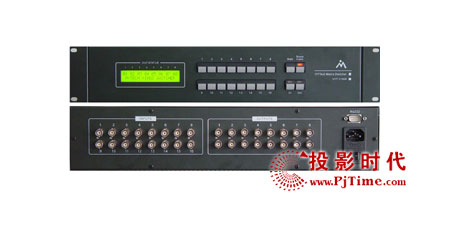

CREATOR VGA系列矩陣

　　CREATOR聚集了國內外專業技術人才，擁有強大的研究開發力量，成功開發出多項世界領先的獨有技術，成功地應用于CREATOR的矩陣產品線上，CREATOR VGA系列矩陣有8、16、32三個系列，其中8、16系列又分帶音頻與不帶音頻二種的兩種型號的矩陣。不帶音頻的型號在原有的基礎上加強了信號長距離傳輸失真補償技術；自帶音頻型號的命名在不帶音頻名稱后加“-A:”以示區別，這種矩陣不僅在經濟投入上占有優勢，還可將計算機的視頻信號和音頻信號實現無縫隙的同步切換，干擾更小。 CREATOR矩陣全線產品通過CE認證、UL認證、RoHS認證等，并具有以下特點：

    • 規范、集成、功能強大
     1． 掉電現場保護技術
     2． 多達32種模式存儲、調用
     3． 超長線驅動能力
     4． 國際優質鋁合金的機箱設計，接地屏蔽非常良好，軍工級防瀉標準
     5． 寬電壓開關電源供電，供電100V－240V，全球適用
     6． 面板具有按鍵操作、LCD顯示系統狀態，直觀明了

    • 先進設計、穩定可靠
     1． 雙重ESD端口保護，耐浪涌沖擊電壓8000V
     2． 率先采用高密8層電路板設計，各種電氣性能超凡
     3． 鍍金的接口，信號的連接損耗降到最低
     4． 采用分段補償技術：RGB矩陣帶寬高達450MHz、視頻矩陣帶寬高達150MHz、VGA矩陣300MHz
     5． 采用高速的CPU處理器，切換速度只有200ns
     6． 率先采用超高頻BGA集成電路
     7． 多種的控制協議，雙向的代碼，控制可靠穩定
     8． 逆程的切換技術，保證切換時間更短暫（無黑屏、無閃爍）

    • 易用性
     1． 簡短明了的通訊協議
     2． 簡單靈活，傻瓜式的按鍵操作方法
     3． 友好的LCD界面提示
     4． 高級的觸摸屏控制

    • 靈活性
     1． CREATOR矩陣適合多種信號格式：RGBHV、RGBS、RGsB、HDTV、分量視頻、超級視頻、復合視頻
     2． CREATOR的矩陣而且可以快速的級連，可以多臺同時工作
     3． CREATOR矩陣具有多功能的控制方式（RS232、遙控器、網絡），很容易靈活應用
     4． CREATOR矩陣系列，不管是AV、VGA、還是RGB、DVI矩陣，都可以靈活級連音頻矩陣
     5． CREATOR矩陣將觸屏技術靈活應用到矩陣控制上

   • 擴展性
     1． CREATOR矩陣兼容多套標準的RS232通訊協議，快速擴展連接到各種集成控制系統，連接CREATOR中控系統更加是標準的模式
     2． CREATOR大型矩陣采用插卡式結構，可以快速擴展到128×128矩陣
     3． CREATOR矩陣系統都可以擴展連接同步切換的音頻箱

    • 經濟實用性
     國際的先進線路、獨有的核心技術，結合CREATOR現代化的SMT貼片廠、先進的組裝廠，矩陣產品系列包括AUDIO矩陣、VIDEO矩陣、AV矩陣、VGA矩陣、RGB矩陣、DVI矩陣，全線產品具有足夠的現貨庫存，真正為各行業提供高性能、高品質、穩定可靠、價格優惠的矩陣產品。

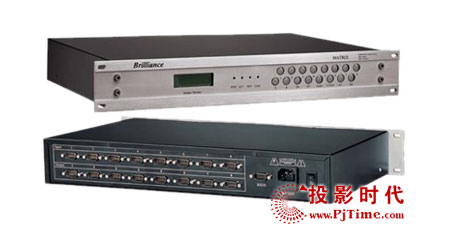

艾威盛VGA矩陣切換器

    艾威盛科技發展有限公司成立于1999年5月， 是經北京市科學技術委員會認定的高新技術企業，位于上地信息產業基地國際創業園，是一家專業從事視頻圖像處理、 多媒體信號通道及控制技術等領域的產品研制、開發和生產的公司；艾威盛公司生產的2100系列矩陣產品，型號規格齊全，是成立以來的第三代新產品；服務完善，是專門為各種視頻圖像設備、計算機顯示信號以及高分辨率RGB圖像信號的顯示、切換而設計的高性能智能設備；該系列產品廣泛用于大屏幕投影顯示工程、電化教學、指揮控制中心、多媒體會議室等場合。

   艾威盛2100系列產品下有音頻、視頻、VGA信號矩陣切換器以及RGB矩陣多個類別的產品——其中SVGA2107-72  VGA16X16是目前工程中用得較多的一款產品，它是專門為計算機顯示信號以及高分辨率RGB圖像信號的顯示切換而設計的高性能智能矩陣開關設備，該系列產品廣泛應用于大屏幕投影顯示工程、電化教學、指揮控制中心、多媒體會議室等場合，可以完成16路輸入，16路輸出的VGA信號的切換。

    產品特性：艾威盛VGA信號矩陣切換器——SVGA2107-72系列矩陣帶寬250MHz，分辨率支持格式：640×480、800×600、1024×768、1280×1024、1600×1200，具有掉電現場保護、協議升級功能，RS232控制口1個（可選加1個RS485口），前面板按鍵切換（先按輸出，再選輸入）、紅外遙控、網絡控制。DB15-3接口，19英寸2U標準機箱。

    詳細指標：

• 規格：VGA16X16
• 型號：SVGA2107-72
• 詳細資料：功能：16路VGA輸入 16路VGA輸出
• 支持分辨率：640×480、800×600、1024×768、1280×1024、1600×1200
• 帶寬：250MHz） 接口：15HDF 阻抗：75歐 增益：0dB
• 標準電平：1.0Vp-p 最大電平：0.5-2.0Vp-p
• 控制方式：前面板按鍵（先選輸出再選輸入完成切換）、計算機RS232（RS485）、紅外遙控、網絡控制
• 其它功能：具有掉電現場保護、協議升級功能，RS232控制口1個（可選加1個RS485口）

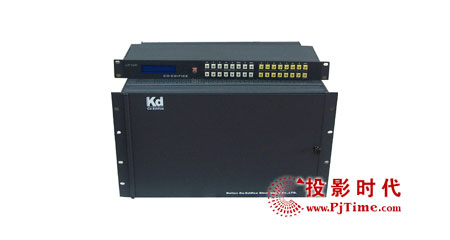

大連科迪Kd2810系列VGA矩陣切換器

    Kd2000系列模擬矩陣有8個子產品，規模從2x1到256x256，涵蓋了復合視頻、RGB/YUV分量視頻、計算機視頻（RGBHV）、音頻單聲道、音頻立體聲、RS－422數據信號等格式，控制層最多可達8層，并且各種格式的信號可以任意配置在同一個矩陣切換系統中進行切換，在包括播出、制作、錄制、總控調度、應急、監控、多媒體、電教等所有模擬矩陣切換器應用的領域和環節，均可以在Kd2000產品中選擇到適合的型號。

    在Kd2000產品系中，大連科迪Kd2810系列是一款VGA多格式矩陣切換器，專門為計算機顯示信號及高分辨率圖像信號的切換而設計的，可將多路VGA輸入信號切換到輸出通道中的任意通道上。矩陣采用分層傳輸即將接入的VGA中的RGBHV各分量信號獨立傳輸，信號之間相互獨立無干擾。音頻端子采用3PIN端子平衡、非平衡接入均可。3U以上機箱采用國際先進的“模塊化設計、插板式結構、熱備份雙電源”的結構方式，VGA、復合、分量視頻及音頻可以在同一機箱內任意組合、統一控制。所有電路板均支持熱插拔，極大的方便了系統維護。雙電源熱備份其中一個電源發生故障，另一個電源自動負擔全部電源負荷，對系統的連續工作不會產生任何影響。矩陣有掉電記憶功能，帶有RS232通訊接口，并提供通信協議。

• 主要特點：規模：4×1～8×8、16×1～16×16、32×4～32×32、64×4～64×64
• 視頻支持VGA信號、復合視頻、分量視頻
• 分辨率支持：640×480、800×600、1024×768、1280×1024、1600×1200
• 音頻支持平衡/非平衡音頻信號切換
• 模塊化設計、插板式結構、可帶電熱插拔更換切換板
• 熱備份雙電源
• 矩陣支持場逆程切換提供多路信號源間的無縫切換
• 支持視頻、音頻多層單獨或同時切換
• 矩陣內部設有音頻平衡/非平衡轉換電路
• 具有多個RS-232接口，支持多個遙控面板和計算機控制，提供通信協議

迅控VGA矩陣切換器

    SVS（迅控）是國內最早專業生產及開發多媒體中央控制系統的品牌之一，并是集計算機網絡系統、綜合布線系統、多媒體教學系統、多功能電子會議系統、大屏幕投影系統、數字會議及同聲傳譯系統、視訊會議系統、專業監控系統及中央集成控制系統等視訊技術的開發、設計、銷售、安裝調試和維護于一體的知名品牌。

     在矩陣方面，SVS（迅控)有包括AV/VGA/RGB在內的多個類型，其中VGA矩陣切換器有2/4/8/16多個系列的產品；是專門為計算機顯示信號以及高分辨率RGB圖像信號的顯示切換而設計的高性能智能矩陣開關設備，用于將各類VGA信號從輸入通道選送到任一輸出通道上，該系列產品廣泛用于大屏幕投影顯示工程多功能廳、指揮控制中心、多媒體會議室等場合。

     迅控VGA矩陣切換器產品采用高可靠性的智能VGA處理芯片，設計中采用容錯技術，并可以自我判斷故障點、啟用備用電路，并采用了高抗干擾能力的通信接口電路，保證了信號和通信的可靠性；具有斷電現場切換記憶功能、LCD液晶屏顯示切換信息、VGA信號和電腦音頻同步或分離切換等功能；另具有2路RS232通訊接口，支持電腦、中控同時控制或級連控制；具有設備面板切換功能,并可與紅外遙控器配合,進行遠程紅外遙控切換功能。

    SVS（迅控）矩陣設備兼容各種中央控制系統（如SVS、CRESTRON、AMX等中控系統）便于集中管理；SVS（迅控）VGA矩陣采用大批量生產，高品質，有較高的兼容性和穩定性和性價比。

    主要指標：

音頻部分
— 頻響：20Hz-20 kHz + 1/-3dB
— 立體聲通道隔離：>80dB@1kHz
— 共態抑制比：>75dB@20Hz-20KHz
— 增益誤差：±0.1dB
RGB部分
— 帶寬：350MHz
— 亮度色度干擾：-50dB@5MHz
— 微分相位I/OS：<1.28度，3.58MHz
— 微分增益誤差：0.1％, 3.58－4.43MHz
— 隔離度(串?dāng)_)：< -85db (5MHz)
— 非線性失真：<0.02％/0.02 (RL=150Q)
— 支持分辨率：1600X1200
— 輸入輸出接口：HD15PIN (VGA)
整機指標
— 安裝尺寸：標準19英寸機箱
— 電源范圍：AC：180～250V
— 標準RS232／485控制協議

恒煬泰克HYT系列VGA矩陣切換器

    恒煬泰克HYT系列VGA矩陣切換器產品具有前置的快速控制面板，可快速簡便地控制我們所需要的輸入輸出組合。后面板裝有RS-232控制接口，能夠連接到AMX，Crestron或Dataton等控制系統，使用恒煬泰克所提供的控制代碼，就可以用第三方的控制系統來控制它。

    HYT系列矩陣切換器輸入輸出端口都擁有各自的緩沖器，每個輸入輸出端口的切換都將在無噪波的情況下進行；切換器自身擁有記憶裝置，能夠?qū)�矩陣切換器當前的輸入輸出形式進行存儲；切換器受控于內置的微處理器，這使它可以高速可靠的執行我們所傳送給它的指令。

    HYT系列矩陣切換器輸入輸出端口均使用BNC插頭，連接方便可靠。另外，它的電源使用220V交流電，具有很好的適應能力，保證能夠24小時x7連續工作。 主要適用于電視臺、監控、視頻會議、多媒體教學等行業。

    詳細指標：

• 型號：HYT-VGA0804 （8選4VGA切換器）
• 輸入：8路VGA信號，RGBHV格式，15HDF型插口
• 輸出：4路VGA信號，RGBHV格式，15HDF型插口
• 格　　式： RGB(Analog),HV(TTL)
• 模擬電平： 1Vp-p
• 最大電平： 0.5-2.0Vp-p
• RGB阻抗： 75Ω
• TTL阻抗： 150Ω
• 增　　益： 0dB
  帶　　寬： 300MHz
  切換速度： 100nS(最大)

• 功能：
  1. 數碼管顯示，進口輕觸按鍵
  2. 提供RS232控制（提供16進制通信協議）
  3. 斷電現場保護
  4. 本地鍵盤鎖定
  5. 提供輸出任意通道屏蔽功能（只屏蔽行場信號）
   電　　源： 200-240V/AC ,50/60Hz，功耗：60W
  外形尺寸: 483×88×280 （標準19英寸機箱 2RU）

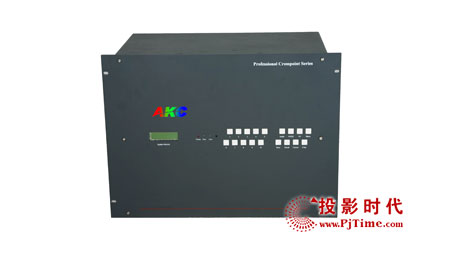

AKCC系列VGA計算機信號切換器

    AKCC系列VGA計算機信號切換器下有8(AK-VGA0802/AK-VGA0804/AK-VGA0808)、16(AK-VGA1608/AK-VGA1616/AK-VGA1616)兩個系列，是專門為計算機顯示信號以及高分辨率VGA圖像信號的，采用先進的數字同步識別處理（DSIP）技術，以及國際先進的SMT貼片技術，特有ESD靜電保護功能,性能穩定可靠。

    AKCC系列VGA計算機信號切換器具有高可靠性的智慧設備，設計中采用容錯技術，并可以自我判斷故障點、啟用備用電路，并采用了高抗干擾能力的通信接口電路，保證了通信的可靠性，具有紅外遙控功能和RS232通信功能，用戶可以方便的完成演示過程中的信號切換；并帶有斷電現現場切換記憶保護、LCD液晶顯示等功能，具備RS232/485通訊接口，可以方便與計算機、遙控系統或各種遠程控制設備（如AKCC，CREATOR，思美特，快思聰、AMX等控制系統）配合使用。

    AKCC系列信號切換器帶有高性能的智能矩陣開關設備，用于將各路計算機信號輸出信道中的任一通道上，該系列產品廣泛用于大屏幕投影顯示工程、電化教學、指揮控制中心、多媒體會 議室等場合，有較高的兼容性和穩定性以及較高的性價比。

    基礎參數：

帶寬               350MHz(-3dB)滿載
亮度色度干擾        －50dB@5MHz，－45Db@10MHz
切換速度            200nS（最長時間）

•信號輸入
信號類型            16路計算機VGA信號
連接類型            VGA 15HDF 接口輸入
最小輸入電平        0.5Vp-p
最大輸入電平        2.0Vp-p
I/O阻抗             75Ω
回波損耗            －30dB@5MHz
最大DC補償          1.5V

•信號輸出
信號類型            4/8路計算機VGA信號
連接類型            VGA 15HDFC接口輸出
最小輸入電平        0.7Vp-p
最大輸入電平        2.0Vp-p
I/O阻抗             75Ω
回波損耗            －30dB@5MHz
DC補償              +5Mv-0

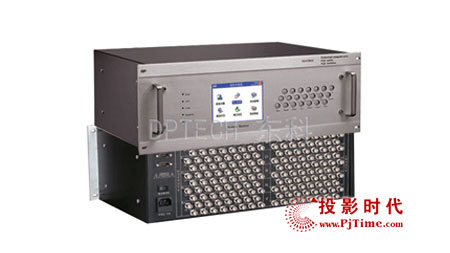

DPTECH 東科　MTVGA系列矩陣切換器

　　MTVGA系列矩陣切換器是專門為計算機視頻信號的顯示切換而設計的高性能寬帶矩陣開關設備，兼容復合視頻、S－視頻、分量視頻、HDTV、RGsB、RGBHV等信號格式，采用超寬帶技術設計（350M（－3dB）的滿載RGB視頻帶寬）與數字同步識別處理（DSIP）技術，具有連線簡便，體積小等特點，適于中短距離傳輸場合。其輸入、輸出端均為D-SUB HD 15針（VGA）接口�？蓪⒍嗦份斎胄盘柸我膺x擇一路或多路分別輸出給一路或多路顯示設備。

　　MTVGA系列矩陣主機面板上嵌有大尺寸彩色液晶顯示屏，可顯示設備各通道的切換狀態、輸入信號特性等信息，方便切換控制；控制方式包括面板手動控制、RS-232控制等方式。RS-232輸入、輸出，可多臺連接，便于擴展。通過隨機奉送的控制軟件，可控制矩陣切換、自動循環畫面切換等等。

　　MTVGA系列矩陣切換器均采用可機架安裝的標準機箱，具有多組全局預置，掉電自動保存功能，可廣泛應用于大屏幕投影顯示工程、電化教學、指揮控制中心、多媒體會議室等場合。



　　同系列產品： MTVGA-32*8   MTVGA-24*8   MTVGA-5*2   MTVGA-4*4   MTVGA-4*4A   MTVGA-8*2   MTVGA-8*4   MTVGA-8*8   MTVGA-8*8A   MTVGA-8*16   MTVGA-16*2   MTVGA-16*4   MTVGA-16*4A   MTVGA-16*8   MTVGA-16*8A   MTVGA-16*16

　　技術性能及指標：

輸入接口：    8路HD15PIN（VGA）   立體聲音頻
輸出接口：    4路HD15PIN（VGA）   立體聲音頻
帶寬：        350MHz(-3 dB)滿載
串?dāng)_：        -50dB@10Mhz
輸入阻抗：    75Ω
輸出阻抗：    75Ω
同步信號電平：1.0V – 5.0Vp-p,標稱值4V
控制端口：     RS-232,9針COM連接口
波特率：     2400，4800，9600
控制協議：    8位，1個停止位，無奇偶校驗
回波損耗：    -30dB@5MHz
最大DC補償： ±5mV-0
支持分辨率：  1600*1200以上
信噪比：      大于60dB
電源：       220VAC-240VAC，50/60Hz
功率：        100W
機架安裝：    標準U
尺寸：        48cm*30cm*(8-44)cm
重量：        5.5-15 kg
適用溫度：    -10-50攝氏度
適用濕度：    小于9%（無冷凝）
防震等級：    紙箱中ISTA/NSTA  1A
平均故障間隔時間（MTBF）：  30000小時

博睿聯創VGA矩陣切換器

    博睿聯創公司專注于視聽領域，始終堅持以產品研發為主要發展方向，通過所掌握的國際領先的信息技術，為合作伙伴在音視頻矩陣切換、VGA畫面分割、大屏幕拼接控制、VGA光傳輸?shù)纫曇纛l領域提供極具創新性的一流產品和設計。

    博睿聯創公司推出的矩陣切換器具有VIDEO/AV/VGA/RGB多個類別，其中，VGA矩陣切換器是專門為計算機視頻信號以及高分辨率RGBHV信號的顯示切換而設計的高性能寬帶矩陣開關設備，該系列產品可廣泛應用于大屏幕投影顯示工程、電化教學、指揮控制中心、多媒體會議室等場合。

    博睿聯創公司的矩陣切換器均采用美國國家半導體公司的芯片，具有高帶寬、穩定性強的特點，兼容復合視頻、S－視頻、分量視頻、HDTV、RGsB、RGBHV等信號，采用超寬帶技術設計，標稱350M（－3dB）的滿載RGB視頻帶寬，采用數字同步識別處理（DSIP）技術，每路信號獨立傳輸，同步切換。

    矩陣面板上裝備有大尺寸彩色液晶顯示屏，可顯示設備各通道的切換狀態、輸入信號特性等信息，方便切換控制；同時，還在每個端口處安裝有信號指示燈，可以讓用戶一目了然的看清系統的工作狀態，當某一路出現問題時，可以在第一時間內找到壞點。在操作控制上，博睿聯創矩陣具有多種切換控制方式，如：紅外遙控切換、鍵盤操作切換、RS232控制切換；所有的矩陣均采用標準的機箱，方便在機架上安裝；另外，博睿聯創矩陣還具有多組全局預置，掉電自動保存功能。

    VGA同系列產品型號：
　　VGA-4*4 VGA-8*4 VGA-8*8 VGA-16*8 VGA-16*16 VGA-32*32

北京博睿聯創科技發展有限公司簡介：

　　北京博睿聯創科技發展有限公司成立于2002年，位于有中國硅谷之稱的中關村科技園區，是國家認證批準的高新技術和軟件企業。博睿聯創公司始終秉承“以人為本、科技領先、質量取勝、服務至上”的理念，專注于視聽領域，始終堅持以產品研發為主要發展方向，通過所掌握的國際領先的信息技術，為合作伙伴在音視頻矩陣切換、VGA畫面分割、大屏幕拼接控制、VGA光傳輸?shù)纫曇纛l領域提供極具創新性的一流產品和設計。

　　作為一個以產品設計研發為主要發展方向的公司，博睿聯創擁有世界一流的研發隊伍，能過他們淵博的專業知識和獨到的創新精神，使得博睿聯創公司能夠不斷的在視音頻技術領域取得新的進展，為博睿聯創長遠的發展奠定雄厚的技術后盾。

　　同時博睿科技同國內外業界知名企業/高等院校建立了戰略合作伙伴關系，對產品技術及客戶化解決方案方面進行持續的改進完善。憑借雄厚的自主研發實力, 博睿聯創可以根據客戶的需要進行訂單化生產,切實的滿足客戶的每一個要求,為客戶提供最貼身的服務。

CREATOR RGB系列矩陣

　　CREATOR聚集了國內外專業技術人才，擁有強大的研究開發力量，成功開發出多項世界領先的獨有技術，成功地應用于CREATOR的矩陣產品線上，CREATOR RGB系列矩陣從8至64有多個系列，全線產品均通過CE認證、UL認證、RoHS認證等，并具有以下特點：

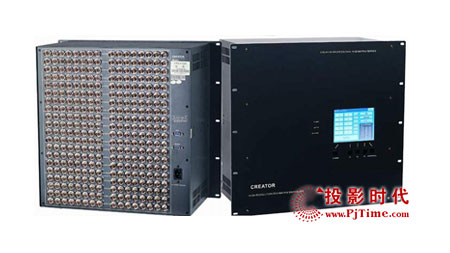

　　圖為CREATOR帶觸摸屏的RGBHV64矩陣，該系列RGBHV矩陣集成了觸摸屏作為控制面板，使用戶可以通過友好的圖形界面控制矩陣。RGB3232-MONITOR前面板內置15”顯示器，可清楚預覽輸入信號畫面，使操作者對當前狀態一目了然。

    • 規范、集成、功能強大
     1． 掉電現場保護技術
     2． 多達32種模式存儲、調用
     3． 超長線驅動能力
     4． 國際優質鋁合金的機箱設計，接地屏蔽非常良好，軍工級防瀉標準
     5． 寬電壓開關電源供電，供電100V－240V，全球適用
     6． 面板具有按鍵操作、LCD顯示系統狀態，直觀明了

    • 先進設計、穩定可靠
     1． 雙重ESD端口保護，耐浪涌沖擊電壓8000V
     2． 率先采用高密8層電路板設計，各種電氣性能超凡
     3． 鍍金的接口，信號的連接損耗降到最低
     4． 采用分段補償技術：RGB矩陣帶寬高達450MHz、視頻矩陣帶寬高達150MHz、VGA矩陣300MHz
     5． 采用高速的CPU處理器，切換速度只有200ns
     6． 率先采用超高頻BGA集成電路
     7． 多種的控制協議，雙向的代碼，控制可靠穩定
     8． 逆程的切換技術，保證切換時間更短暫（無黑屏、無閃爍）

    • 易用性
     1． 簡短明了的通訊協議
     2． 簡單靈活，傻瓜式的按鍵操作方法
     3． 友好的LCD界面提示
     4． 高級的觸摸屏控制

    • 靈活性
     1． CREATOR矩陣適合多種信號格式：RGBHV、RGBS、RGsB、HDTV、分量視頻、超級視頻、復合視頻
     2． CREATOR的矩陣而且可以快速的級連，可以多臺同時工作
     3． CREATOR矩陣具有多功能的控制方式（RS232、遙控器、網絡），很容易靈活應用
     4． CREATOR矩陣系列，不管是AV、VGA、還是RGB、DVI矩陣，都可以靈活級連音頻矩陣
     5． CREATOR矩陣將觸屏技術靈活應用到矩陣控制上

   • 擴展性
     1． CREATOR矩陣兼容多套標準的RS232通訊協議，快速擴展連接到各種集成控制系統，連接CREATOR中控系統更加是標準的模式
     2． CREATOR大型矩陣采用插卡式結構，可以快速擴展到128×128矩陣
     3． CREATOR矩陣系統都可以擴展連接同步切換的音頻箱

    • 經濟實用性
     國際的先進線路、獨有的核心技術，結合CREATOR現代化的SMT貼片廠、先進的組裝廠，矩陣產品系列包括AUDIO矩陣、VIDEO矩陣、AV矩陣、VGA矩陣、RGB矩陣、DVI矩陣，全線產品具有足夠的現貨庫存，真正為各行業提供高性能、高品質、穩定可靠、價格優惠的矩陣產品。

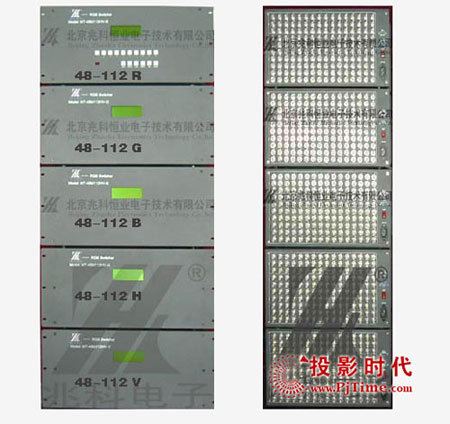

兆科 RGB矩陣切換器

    北京兆科恒業電子技術有限公司從事顯示切換設備的研發和生產已有十五年的歷史。在矩陣產品方面，多年的努力令兆科積累了豐富的經驗，在眾多的進口產品為主流的眾多品牌設備中，兆科產品以其卓越的性能和可靠的質量獨樹一幟，兆科產品不僅質量可靠，在技術也絲毫不遜色，在諸多方面，使用了最新技術。與進口產品相比，在性能價格比上顯示了獨特的優勢。

   尤其是研制超大容量矩陣切換器方面，由于輸入輸出路數多，布線復雜，使得一些重要技術指標難以保證， 以至于在一些大型投影顯示系統中使用的矩陣切換器基本是進口產品。而兆科根據市場需求，兆科成功研出在質量和技術指標上過硬的產品，如64×64規模的計算機RGB圖形信號矩陣切換器，并投入使用。這是當時國內規模最大的RGB矩陣。此后兆科恒業又相繼研制出128×64視頻矩陣等一批大容量矩陣，并且指標與進口矩陣切換器處于同等水平。其中，48×112大型矩陣切換器在前不久被成功的應用于在2008年奧運會項目中，這一成功案例進一步肯定了兆科電子在矩陣產品方面的技術水平。

    MT-48112 RGB視頻通道

信號類型： 112路RGB
連接端子：  BNC
電平峰值：  2.0Vp-p
輸入阻抗：  75Ω
輸出阻抗： 75Ω
帶    寬： 350MHZ(-3dB)
串    擾： -60dB@10MHZ
增    益： 0dB

行場同步通道
輸入電平： TTL電平
輸出電平： TTL電平
輸入阻抗： 高阻
輸出阻抗： 47Ω


音頻
輸入信號： 112路立體聲平衡/非平衡輸入，2Vp-p
輸出信號： 112路立體聲平衡/非平衡輸出，2Vp-p
輸入阻抗： 12KΩ
輸出阻抗： 平衡100Ω，非平衡50Ω
增    益： 平衡到平衡、非平衡到非平衡0dB
平衡到非平衡-6dB
非平衡到平衡6dB

規 格
電 壓： AC220V±20％，50Hz
功 耗： 15W
尺 寸：5 x 482L x 232 w x265H(mm)
重 量： 50(Kg)

控制參數
端   口： RS232
數   據： 2400波特，8個數據位，1個停止位，無校驗位

V-TECH　VX系列HV/HVA RGB矩陣切換器

　  北京威泰嘉視科技有限公司是中外合作企業，專業從事視 / 音頻信號“切換－轉換－傳輸”設備的供應商。早在1996 年就開始將計算機視頻信號“切換－轉換－傳輸”設備引進國內市場，使之在大屏幕顯示行業中得到廣泛應用。目前，V-TECH產品主要為：寬帶（超寬帶） RGB 矩陣切換器、視 / 音頻 A/V 矩 陣切換器、計算機界面接口、多媒體切換器、視頻信號掃描轉換器及雙絞線傳輸切換、 DVI 系列及光纖、網絡傳輸切換等設備。經過數年的發展，威泰嘉視的產品已廣泛應用于各種大屏幕顯示系統中，深得廣大用戶的支持與信賴。

　　在大型矩陣方面，V-TECH推出了VX系列HV/HVA RGB矩陣切換器，該系列矩陣切換器最大的最點是通過系統軟件輸入輸出路數可由用戶自行定義，即一款128＊128規格的矩陣，用戶可以根據實際的需要在固有接口總數內自行分配輸出端口數和輸入端口數目，具有很大的靈活性。

　　產品特性：

大型設備，最多支持 128 路計算機視頻輸入 /128 路計算機視頻輸出
◆ 通道頻寬： 350MHz (-3dB)

◆ 可程式化虛擬矩陣結構：可由編程來組合最多至 32 個虛擬矩陣。第一個虛擬矩陣可有 20 個預設存儲空間
◆ 圖形界面，使用 32 位 ARM9 處理器及完整網絡 TCP/IP協議，及 RS232/RS485/USB 控 制接口，可實行遠程控制及狀態監控
◆ 8 英寸高分辨率真彩色 LCD 狀態控制觸摸屏，可實行近距手動控制
◆ 前面板 USB 鼠標接口，方便的操作控制
◆ 雙電源備用系統，當主電源發生故障時，備用電源可自動進行取代，且警告系統亦將啟 動。此熱插拔電源系統可使系統在無斷電維修狀況下保持工作狀態
◆ 自動溫控冷卻系統使矩陣在安全溫度范圍內保持工作
◆ Video Genlock ( 外同步 ) 此矩陣設有廣播用的外同步輸入，使矩陣切換于垂直遮沒期，可達到完整的無縫切換目的
◆ 分箱式結構，便于運輸和安裝

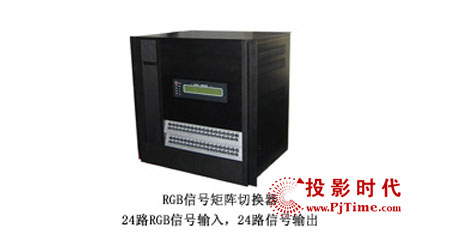

艾威盛RGB矩陣切換器

    艾威盛公司生產的2100系列矩陣產品，型號規格齊全，是成立以來的第三代新產品；服務完善，是專門為各種視頻圖像設備、計算機顯示信號以及高分辨率RGB圖像信號的顯示、切換而設計的高性能智能設備；艾威盛2100系列產品下有音頻、視頻、VGA信號矩陣切換器以及RGB矩陣多個類別的產品，SRGB2109  RGB24X24是艾威盛RGB矩陣中頗有代表性的一款產品，該矩陣切換器是專門為計算機顯示信號以及高分辨率RGB圖像信號的顯示切換而設計的高性能智能矩陣開關設備，該系列產品廣泛應用于大屏幕投影顯示工程、電化教學、指揮控制中心、多媒體會議室等場合，可以完成24路輸入，24路輸出的RGB信號的切換。

    SRGB2109  RGB24X24標稱帶寬250MHz，分辨率支持格式：640×480、800×600、1024×768、1280×1024、1600×1200，具有掉電現場保護、協議升級功能，RS232控制口1個（可選加1個RS485口），控制方式有：前面板按鍵、計算機RS232(RS485)、紅外遙控、網絡控制，接口采用先進的5BNC，19英寸機架式機箱。

    詳細指標：

• 詳細資料：
• 接口：5BNC接口 INPUT:24路OUTPUT:24路
• 支持分辨率：640×480、800×600、1024×768、1280×1024、1600×1200
• 帶寬：250MHz 增益：0dB 阻抗：75歐
• 標準電平：1.0Vp-p最大電平：0.5-2.0Vp-p
• 控制方式：前面板按鍵（先選輸出再選輸入完成切換）、計算機RS232（RS485）、紅外遙控、網絡控制
• 其它功能：具有掉電現場保護、協議升級功能，RS232控制口1個（可選加1個RS485口）

大連科迪Kd2800系列RGB矩陣切換器

    Kd2000系列模擬矩陣有8個子產品，規模從2x1到256x256，涵蓋了復合視頻、RGB/YUV分量視頻、計算機視頻（RGBHV）、音頻單聲道、音頻立體聲、RS－422數據信號等格式，控制層最多可達8層，并且各種格式的信號可以任意配置在同一個矩陣切換系統中進行切換，在包括播出、制作、錄制、總控調度、應急、監控、多媒體、電教等所有模擬矩陣切換器應用的領域和環節，均可以在Kd2000產品中選擇到適合的型號。

    大連科迪Kd2000系列中的Kd2800系列RGBHV寬帶矩陣切換器是專門為計算機顯示信號及高分辨率圖像信號的切換而設計的。矩陣采用分層傳輸即將接入的RGBHV各分量信號獨立傳輸，信號之間相互獨立無干擾，并采用國際先進的“模塊化設計、插板式結構、熱備份雙電源”的設計理念，所有電路板均支持熱插拔，極大的方便了系統維護。系統的機箱內全部采用熱備份一體化開關電源，機箱內的兩塊電源板同時工作, 互為熱備份。 當其中一個電源組件發生故障時，另一個自動承擔全部工作，保證系統運行的連續性，提高了系統的可靠性。RGB接口采用5BNC端子,立體聲音頻采用3 PIN端子平衡/非平衡輸入均可。矩陣有掉電記憶功能，并帶有RS232通信接口(提供通信協議)，可接多個遙控面板或通過中控等設備集成控制。矩陣根據用戶需要可添加TCP/IP 網絡控制接口、 RS－422或RS－485控制端口。

• 主要特點：
• 規模：4×1～4×4、8×1～8×16、16×1～16×32、24×4～24×24、32×4～32×32、48×4～48×48 、64×4～64×64、96×8～128×128
• 視頻支持RGBHV 、RGBS、 RGsB、RsGsBs 、YUV
• 音頻支持平衡和非平衡音頻信號切換
• 模塊化設計、插板式結構、可帶電熱插拔更換切換板
• 熱備份雙電源
• 矩陣支持場逆程切換提供多路信號源間的無縫切換
• 支持視頻、音頻多層單獨或同時切換
• 具有多個RS-232接口，支持多個遙控面板和計算機控制，提供通信協議

博睿聯創RGB矩陣切換器

    博睿聯創公司專注于視聽領域，始終堅持以產品研發為主要發展方向，通過所掌握的國際領先的信息技術，為合作伙伴在音視頻矩陣切換、VGA畫面分割、大屏幕拼接控制、VGA光傳輸?shù)纫曇纛l領域提供極具創新性的一流產品和設計。

    博睿聯創公司推出的矩陣切換器具有VIDEO/AV/VGA/RGB多個類別，其中，RGB矩陣切換器是專門為計算機視頻信號以及高分辨率RGBHV信號的顯示切換而設計的高性能寬帶矩陣開關設備，該系列產品可廣泛應用于大屏幕投影顯示工程、電化教學、指揮控制中心、多媒體會議室等場合。

    博睿聯創公司的矩陣切換器采用美國國家半導體公司的芯片，具有高帶寬、穩定性強的特點，兼容復合視頻、S－視頻、分量視頻、HDTV、RGsB、RGBHV等信號，采用超寬帶技術設計，標稱350M（－3dB）的滿載RGB視頻帶寬，采用數字同步識別處理（DSIP）技術，每路信號獨立傳輸，同步切換。

    矩陣面板上裝備有大尺寸彩色液晶顯示屏，可顯示設備各通道的切換狀態、輸入信號特性等信息，方便切換控制；同時，還在每個端口處安裝有信號指示燈，可以讓用戶一目了然的看清系統的工作狀態，當某一路出現問題時，可以在第一時間內找到壞點。在操作控制上，博睿聯創矩陣具有多種切換控制方式，如：紅外遙控切換、鍵盤操作切換、RS232控制切換；所有的矩陣均采用標準的機箱，方便在機架上安裝；另外，博睿聯創矩陣還具有多組全局預置，掉電自動保存功能。

    RGB同系列產品型號：
　　RGB-8*4 RGB-8*8 RGB-16*8 RGB-16*16 RGB-24*24 RGB-32*32 RGB-64*64

北京博睿聯創科技發展有限公司簡介：

　　北京博睿聯創科技發展有限公司成立于2002年，位于有中國硅谷之稱的中關村科技園區，是國家認證批準的高新技術和軟件企業。博睿聯創公司始終秉承“以人為本、科技領先、質量取勝、服務至上”的理念，專注于視聽領域，始終堅持以產品研發為主要發展方向，通過所掌握的國際領先的信息技術，為合作伙伴在音視頻矩陣切換、VGA畫面分割、大屏幕拼接控制、VGA光傳輸?shù)纫曇纛l領域提供極具創新性的一流產品和設計。

　　作為一個以產品設計研發為主要發展方向的公司，博睿聯創擁有世界一流的研發隊伍，能過他們淵博的專業知識和獨到的創新精神，使得博睿聯創公司能夠不斷的在視音頻技術領域取得新的進展，為博睿聯創長遠的發展奠定雄厚的技術后盾。

　　同時博睿科技同國內外業界知名企業/高等院校建立了戰略合作伙伴關系，對產品技術及客戶化解決方案方面進行持續的改進完善。憑借雄厚的自主研發實力, 博睿聯創可以根據客戶的需要進行訂單化生產,切實的滿足客戶的每一個要求,為客戶提供最貼身的服務。

DPTECH 東科RGB信號矩陣切換器



　　MTRGB系列矩陣切換器是專門為高分辨率RGBHV信號的顯示切換而設計的高性能寬帶矩陣開關設備，兼容復合視頻、S－視頻、分量視頻、HDTV、RGsB、RGBHV等信號格式，采用超寬帶技術設計（350M（－3dB）的滿載RGB視頻帶寬）與數字同步識別處理（DSIP）技術，特點為RGB帶寬高，接口損失小，便于和75-3以上同軸電纜連接，適于長距離傳輸環境。其輸入、輸出端均為5BNC（RGBHV）接口。可將多路輸入信號任意選擇一路　　　或多路分別輸出給一路或多路顯示設備。

　　MTRGB系列矩陣主機面板上嵌有大尺寸彩色液晶顯示屏，可顯示設備各通道的切換狀態、輸入信號特性等信息，方便切換控制；在操作控制上，MTRGB系列矩陣切換器采用了多種切換控制方式，如：面板控制切換、RS232控制切換、紅外遙控切換（選配）鍵盤控制切換（選配）。RS-232輸入、輸出，可多臺連接，便于將來擴展。另通過隨機奉送的控制軟件，可控制矩陣切換、自動循環畫面切換等等。

　　MTRGB系列矩陣均采用可機架安裝的標準機箱，具有多組全局預置，掉電自動保存功能。可廣泛應用于大屏幕投影顯示工程、電化教學、指揮控制中心、多媒體會議室等場合。

　　同系列產品： MTRGB-4*4   MTRGB-8*4   MTRGB-8*16   MTRGB-16*4   MTRGB-16*8   MTRGB-16*16   MTRGB-16*16A   MTRGB-24*8   MTRGB-24*16   MTRGB-24*24   MTRGB-32*8   MTRGB-32*16   MTRGB-32*32   MTRGB-32*64   MTRGB-48*16   MTRGB-48*24   MTRGB-48*32   MTRGB-48*48   MTRGB-64*16   MTRGB-64*32   MTRGB-64*64   MTRGB-128*64

　　技術性能及指標：

輸入接口：    8路5BNC(RGBHV）  立體聲音頻（選裝）
輸出接口：    8路5BNC(RGBHV）  立體聲音頻（選裝）
帶寬：        350MHz(-3 dB)滿載
串?dāng)_：        -50dB@10Mhz
輸入阻抗：    75Ω
輸出阻抗：    75Ω
同步信號電平：1.0V – 5.0Vp-p,標稱值4V
控制端口：    RS-232,9針COM連接口
波特率：      2400，4800，9600
控制協議：    8位，1個停止位，無奇偶校驗
回波損耗：    -30dB@5MHz
最大DC補償： ±5mV-0
支持分辨率：  1600*1200以上
信噪比：      大于60dB
電源：        220VAC-240VAC，50/60Hz
功率：        100W
機架安裝：    標準U
尺寸：        48cm*30cm*(8-44)cm
重量：        5.5-15 kg
適用溫度：    -10-50攝氏度
適用濕度：    小于9%（無冷凝）
防震等級：    紙箱中ISTA/NSTA  1A
平均故障間隔時間（MTBF）：  30000小時

迅控RGB矩陣切換器

    SVS（迅控）是國內最早專業生產及開發多媒體中央控制系統的品牌之一，并是集計算機網絡系統、綜合布線系統、多媒體教學系統、多功能電子會議系統、大屏幕投影系統、數字會議及同聲傳譯系統、視訊會議系統、專業監控系統及中央集成控制系統等視訊技術的開發、設計、銷售、安裝調試和維護于一體的知名品牌。

     在矩陣方面，SVS（迅控)有包括AV/VGA/RGB在內的多個類型，RGB矩陣根據用戶需求選擇有8/16/32/64路音視頻信號輸入，2/4/816/32/64路音視頻信號輸出而組成的多個設備型號；是專門為計算機顯示信號以及高分辨率RGB圖像信號的顯示切換而設計的高性能智能矩陣開關設備，用于將各類VGA信號從輸入通道選送到任一輸出通道上，該系列產品廣泛用于大屏幕投影顯示工程多功能廳、指揮控制中心、多媒體會議室等場合。

     迅控VGA矩陣切換器產品采用高可靠性的智能視頻處理芯片，設計中采用容錯技術，并可以自我判斷故障點、啟用備用電路，并采用了高抗干擾能力的通信接口電路，保證了信號和通信的可靠性；具有斷電現場切換記憶功能、LCD液晶屏顯示切換信息、VGA信號和電腦音頻同步或分離切換等功能；另具有2路RS232通訊接口，支持電腦、中控同時控制或級連控制；具有設備面板切換功能,并可與紅外遙控器配合,進行遠程紅外遙控切換功能。

    SVS（迅控）矩陣設備兼容各種中央控制系統（如SVS、CRESTRON、AMX等中控系統）便于集中管理；SVS（迅控）VGA矩陣采用大批量生產，高品質，有較高的兼容性和穩定性和性價比。

    主要指標：

音頻部分
— 頻響：20Hz-20 kHz + 1/-3dB
— 立體聲通道隔離：>80dB@1kHz
— 共態抑制比：>75dB@20Hz-20KHz
— 增益誤差：±0.1dB
RGB部分
— 帶寬：350MHz
— 亮度色度干擾：-50dB@5MHz
— 微分相位I/OS：<1.28度，3.58MHz
— 微分增益誤差：0.1％, 3.58－4.43MHz
— 隔離度(串?dāng)_)：< -85db (5MHz)
— 非線性失真：<0.02％/0.02 (RL=150Q)
— 支持分辨率：1600X1200
— 輸入輸出接口：HD15PIN (VGA)
整機指標
— 安裝尺寸：標準19英寸機箱
— 電源范圍：AC：180～250V
— 標準RS232／485控制協議

AKCC系列RGB計算機信號切換器

    AKCC系列RGB計算機信號切換器從8×2到64×64有多種規格的產品，是專門為計算機顯示信號以及高分辨率RGB圖像信號的，采用先進的數字同步識別處理（DSIP）技術，以及國際先進的SMT貼片技術，特有ESD靜電保護功能,性能穩定可靠。

    AKCC系列VGA計算機信號切換器具有高可靠性的智慧設備，設計中采用容錯技術，并可以自我判斷故障點、啟用備用電路，并采用了高抗干擾能力的通信接口電路，保證了通信的可靠性，具有紅外遙控功能和RS232通信功能，用戶可以方便的完成演示過程中的信號切換；并帶有斷電現現場切換記憶保護、LCD液晶顯示等功能，具備RS232/485通訊接口，可以方便與計算機、遙控系統或各種遠程控制設備（如AKCC，CREATOR，思美特，快思聰、AMX等控制系統）配合使用。

    AKCC系列信號切換器帶有高性能的智能矩陣開關設備，用于將各路計算機信號輸出信道中的任一通道上，該系列產品廣泛用于大屏幕投影顯示工程、電化教學、指揮控制中心、多媒體會 議室等場合，有較高的兼容性和穩定性以及較高的性價比。

    基礎參數：

•特性
帶寬                350MHz(-3dB)滿載
亮度色度干擾         －50dB@5MHz，－45Db@10MHz
切換速度             200nS（最長時間）

•信號輸入
信號類型             64路計算機RGBHV信號
連接類型             RGBHV BNC接口輸入
最小輸入電平         0.5Vp-p
最大輸入電平         2.0Vp-p
I/O阻抗              75Ω
回波損耗             －30dB@5MHz
最大DC補償           1.5V

•信號輸出
信號類型             64路計算機RGBHV信號
連接類型             RGBHV BNC接口輸出
最小輸入電平         0.7Vp-p
最大輸入電平         2.0Vp-p
I/O阻抗              75Ω
回波損耗             －30dB@5MHz
最大DC補償           +5Mv-0

金達萊VGA矩陣切換器

    濟南金達萊電子技術有限公司生產的VGA矩陣切換器是多屏幕微機研究所自主設計研發的計算機視頻設備之一。有4X4、8X8、16X16、32X32、64X16等不同規格。用于VGA視頻信號的無失真交換傳輸。廣泛的應用于各種多媒體會議系統，調度指揮系統之中。

    主要產品型號有VGA3232B、VGA3216B、VGA2424B、VGA2416B、VGA1608B、VGA1616、VGA1608、VGA0804、；其中VGA3232B支持32路視頻信號輸入輸出；VGA1608B支持16路RGBHV信號輸入，8路RGBHV信號輸出；其它規格的命名依此類推。所有產品均采用RS232串口/遙控控制，輸入距離達10米，輸出驅動距離最遠可達50米。

兆科VGA矩陣切換器

    北京兆科恒業電子技術有限公司是專業從事顯示系統的信號傳輸、信號交換、信號處理、系統控制設備研發和生產的高科技創新企業。下轄上海、南京兩家分公司，成都、武漢、深圳、河南、臺灣五家辦事處。公司從事顯示切換設備的研發和生產已有十五年的歷史。其前身是北京曉盛技術開發中心，成立于 1992 年，是國內最早從事大屏幕投影顯示系統的控制、切換及信號處理 設備的研發和生產的企業。

    2003 年，兆科恒業成功通過了 ISO-9001/2000 國際質量體系認證。在技術上，兆科公司緊跟當前國際最新發展動向，不斷完善，不斷創新，不斷發展，推出了一批具有高技術水準的新產品，形成十大系列，一百余種品種的產品體系，覆蓋了顯示系統的信號分配、信號切換、信號處理、集中控制等領域。產品廣泛應用于軍隊、國家機關、電力及電信調度等國民經濟重要部門，并且樹立起行業內最有影響力品牌 —— 兆科電子。目前2008年奧運會場館項目采用了兆科48×112大型矩陣切換器，這一成功案例肯定了兆科電子的技術水平。


    兆科VGA矩陣切換器廣泛應用于國內大屏幕投影顯示系統。兆科VGA矩陣切換器為交叉點式計算機視頻信號矩陣切換器，用于計算機圖象信號的切換。其輸入輸出端均為HD15(VGA)接口。采用液晶屏顯示操作和切換狀態。使用面板開關可對矩陣進行切換操作，也可通過隨機配備的控制軟件，通過RS-232通信方式控制矩陣切換。本機有RS-232輸入接口、輸出接口，便于多機連接，通過設置設備地址，達到分址控制。設備地址范圍是0-255。因此，最多可控制256臺設備。

    兆科VGA矩陣切換器規模涵蓋了大中小型規模，產品線齊全，主要型號包括：

MT-3216G 32入16出VGA矩陣切換器
MT-3208G 32入8出VGA矩陣切換器
MT-1616GAS16入16出VGA/音頻矩陣切換器
MT-1608GAS型矩陣切換器
MT-1604G型矩陣切換器
T-1604GASP VGA接口矩陣切換器
MT-1608G矩陣切換器
MT-1616G VGA接口矩陣切換器
MT-2404G型矩陣切換器
MT-2416G VGA接口矩陣切換器
MT-3204G 矩陣切換器
MT-3208GASP VGA接口矩陣切換器
MT-404GAS型矩陣切換器
MT-802G型矩陣切換器
MT-802GAS型矩陣切換器
MT-804G VGA接口矩陣切換器
MT-804GAS型矩陣切換器
MT-808GVGA接口矩陣切換器
MT-808GAS型矩陣切換器
