普及高清視頻-HDMI信號分配、切換產品導購

HDMI信號分配器

    隨著高清視頻的不斷普及，HDMI接口注定將會成為一種各種高清產品的標準配置。不過由于種種原因，很多用戶在購買了多款高清產品回家之后卻會發現HDMI接口實在有些不夠用，怎么辦呢，筆者告訴您：添置一款HDMI分配器就能解決所有的問題。

    分配器是將來自一個信號源的視頻信號分配成兩個或多個信號。高分辨率視頻分配器的一個常見應用就是，在接收來自一個計算機視頻端口的信號，在保持原有信號質量的情況下將其分配到兩個或多個高分辨率數據顯示設備。

   在特定的使用環境下選擇合適的分配器時，需要先考慮如下的要素：

    * 進行分配的是哪種類型的信號？
    * 需要多少路輸出？
    * 信號傳送距離多遠？
    * 分配器需要如何安裝？
    * 對安裝空間的要求有哪些？

    通常在需要通過多臺投影機或顯示器同時顯示來自相同信號源圖像的應用時，需要使用分配器，例如，借助分配器可將大多數計算機上的一路視頻輸出轉換成兩路、四路或者更多的輸出。

    如果一個分配放大器不能提供所需的輸出量，可以將多個分配器級聯起來使用。這就是說，一個分配器的輸出可以傳輸給另一個分配放大器的輸入，以組成一個菊花鏈。

    目前，市面上提供了許多不同品牌不同規格的型號的分配器產品來處理各種信號類型。在選擇分配器用于特別的應用時，需要先針對應用環境與分配產品特點進行綜合考查，以便確定最適合的產品，為此，我們在下面主要給大家介紹一下幾款最新的html高清信號分配器，有高清信號需求的用戶可以考慮。

利國 HDMI信號分配器HD-1*16

    在國內，利國在系統控制、切換及信號處理方面一直走在前沿，在HDMI分配器的研發上，北京利國電子推出一款HDMI（High- Definition Multimedia Interface）系列新品一進十六出HDMI信號分配器HD-1*16，該產品可無損的傳輸高清數字視頻信號與數字音頻信號。

   　HD-1*16分配器提供1路HDMI信號輸入，16路信號輸出，利用HDMI信號兼容DVI信號的特點，也可以通過此設備無損的傳輸DVI信號。支持即插即用，具有檢測有無HDMI信號輸入與輸出端有無顯示設備的功能。并能夠重新配置E-EDID數據。安裝方便，操作簡易。

    產品特性：

• 支持DVI1.0；
• 支持即插即用；
• 支持HDMI1.1；
• 支持HDMI的視頻信號；
• 支持HDMI的數字音頻；
• 檢測有無HDMI信號輸入；
• 可重新配置E-EDID數據；
• 檢測輸出端有無顯示設備；
• 輸入輸出可以使用HDMI或DVI到HDMI電纜；
• 支持480p、576p、720p, 1080i、和1080p分辨率。

    產品參數：

• 輸入路數：  1
• 輸出路數：  16
• 接口形式：  HDMI接口
• 時鐘頻率:  24MHz ～ 165MHz
• 輸入信號標準  滿足HDMI1.1、HDCP1.1標準
• 輸出信號標準：  與選擇的輸入口一致
• 最高分辨率：  1600×1200×60Hz
• 供電電源：  180～250V  50Hz   25W
• 外形尺寸：  1U標準：長484×寬280×高44（mm）

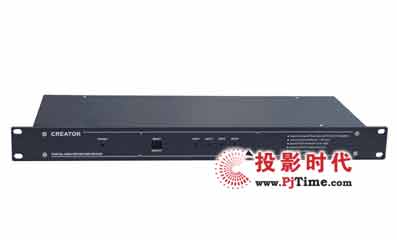

CREATOR HDMI-S4

    在多媒體應用系統中，往往需要四個數字顯示終端顯示同一HDMI信號源的畫面。在HDMI1.0標準下，其最高的信號傳輸速率高達165MHZ (4.95Gbps),有效應用距離為25米。如果為每一顯示終端配置一個HDMI信號源，這樣既增加了系統成本，又大大降低了系統的可靠性。

    HDMI-S4切換放大器產品專為解決這類工程問題而設計。該設備支持一路HDMI信號源輸入，四路HDMI信號輸出，與HDMI-4*1配合使用，還可以實現HDMI 4*4的切換分配器。

Gefen HDMI 分配器

    作為著名的影音器材周邊配件廠商，Gefen針對高清視頻信號傳輸上頗有成就，并針對分配器推出了幾種型號的產品，其中有四款針對的是HDMI接口，它能夠支持1080p無損信號的傳輸，同時這樣的信號分配器內部還帶有色彩補償和對比度優化功能，此外，還設計有光纖數字接口、模擬音頻信號傳輸接口。

    Gefen 分配器有四個型號，分別是EXT-HDMI-142、EXT-HDMI-143、EXT-HDMI-144、EXT-HDMI-148，可以將1路信號輸入變成2~8路分配到2~8臺HDTV顯示器，可用于機頂盒、DVD播放器、D-VHS游戲機和其他帶有HDMI輸出的設備。

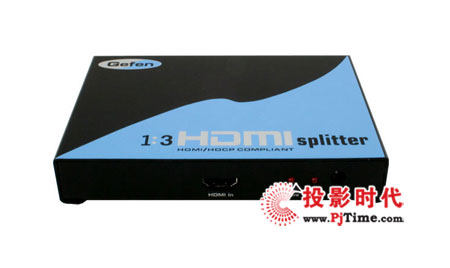

EXT-HDMI-143

    Gefen HDMI 分配器是一個很靈活的方案來整合多臺顯示器。當兩臺或更多HDMI分配器連接共同使用的時候，就成為了一個更大的分配器。使用時，用HDMI線纜將 HDMI信號源和HDMI分配器的輸入端口連接起來。分配器有2~8個輸出端口，輸出端口1是主輸出，連接到主顯示器上。其它輸出端口服從主顯示器。

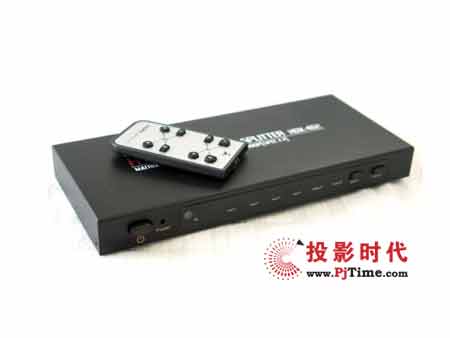

TV One HDMI信號分配放大器

    今年年初，TV One對外宣布推出三款HDMI信號分配放大器，型號分別是1T-HDMI-612、1T-HDMI-614和1T-HDMI-618。1T-HDMI- 612支持2組HDMI信號輸出，1T-HDMI-614支持4組HDMI信號輸出，1T-HDMI-618支持8組HDMI信號輸出，三款HDMI信號分配放大器全通過ATC測試中心的測試，符合HDMI認證及HDCP認證規范。

    三款HDMI信號分配放大器的信號傳輸設計采用全程HDMI信號傳輸編碼，信號的分配放大效果無須經過調整或任何設置就可以自動顯示于信號顯示端口。支持的HDTV分辨率包括480p、720p、1080i、1080p及一個480i (非HDTV標準分辨率)。

    所有三款HDMI信號分配放大器設計皆符合綠色環保標準(RoHS compliant)。 1T-HDMI-612及1T-HDMI-614產品的尺寸采用輕便的桌上輕巧型，也可以使用選購性配件配件把產品安裝至可遙控操作的范圍，另外1T- HDMI-618則可以使用附贈的掛耳配件安裝至19英寸標準機柜上。

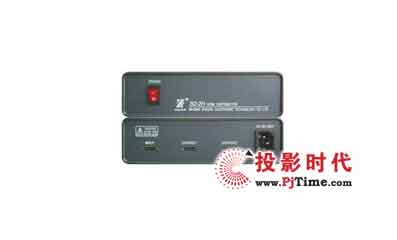

兆科SD－2H HDMI信號分配器

    兆科SD－2H HDMI信號分配器可以用于傳輸高質量、無損耗的數字音視頻信號到高清電視, 最高帶寬達到1.65Gbps。其輸入輸出端均為HDMI接口。可將一路輸入信號分配為兩路，以連接兩個輸出設備，并保證各路輸出信號不失真，不衰減。 SD-2H分配器可以使機頂盒、DVD放機、D-VHS放像機和其他的HDTV設備通過一個HDMI輸出同2個或者更多的HDTV顯示器連接。它是一個靈活的集線器，適用于多種顯示器。

HDMI矩陣切換器導購

    隨著數字顯示技術的發展，HDMI（High-Definition Multimedia Interface）信號的相關產品現已初露鋒芒,HDMI數字信號切換器、延長器、分配器等信號處理產品也如雨后春筍般一款接一款涌現在市面上，為高清視頻顯示的廣泛應用創造了一個良好的環境。為此，我們還將HDMI矩陣切換器產品做重點的介紹。

    矩陣切換器是一個將多個音頻/ 視頻源信號傳送到多個音頻/ 視頻目的地的設備。這些切換器可接收來自包括計算機、攝像機、DVD 播放機等各種輸入源的音頻/ 視頻信號，并將其傳送到不同的目的地，如投影機、監視器和多媒體數字信號編解碼器。

    在選擇用于特別應用環境的矩陣切換器之前，我們建議可根據如下的指導原則進行：

• 矩陣切換器可以隨時將任何輸入傳送給任一輸出或多個輸出。
• 基于不同的型號，矩陣切換器可傳送復合視頻信號、S- 視頻信號、HDTV/ 分量視頻信號、RGsB/RGBS/RGBHV 視頻信號、立體聲或單聲道音頻信號、DVI以及HDMI等數字信號。
• 矩陣切換器可以在單機內容納多種信號類型，然而一種輸入信號類型只能傳送給相同類型的輸出。也就是說，復合視頻信號輸入只能傳送給復合視頻輸出。

    矩陣切換器主要用于公司會議室、指揮與控制中心、教室、酒店餐廳、家庭影院以及視頻會議室等。它具有各種功能與特性，以滿足不同應用的需要。輸入輸出信號的數量也從幾路到上百路不等。此外，某些品牌的產品現在還可在現場根據需要給特別的切換器產品系列增加輸入和輸出端口，提供了額外的靈活性。

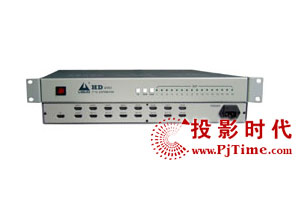

利國 HDMI矩陣切換器:HS-8*8

    北京利國于日前推出一款支持8路HDMI信號輸入，8路HDMI信號輸出的新品矩陣切換器:HS-8*8。HS-8*8各通道間相互獨立，支持即插即用，可檢測輸出顯示器是否支持HDCP,利用HDMI信號兼容DVI信號的特性，亦可對DVI信號進行切換，分配的操作。并且提供多種控制方式：面板/RS-232/網絡。

產品的具體功能如下：

　　*支持HDMI1.1；
　　*支持HDMI的視頻信號；
　　*支持HDMI的數字音頻；
　　*支持DVI1.0+HDCP1.1；
　　*兼容HDCP1.1和HDCP1.0；
　　*檢測有無HDMI信號輸入；
　　*可重新配置E-EDID數據；
　　*檢測輸出端有無顯示設備；
　　*輸入輸出可以使用HDMI或DVI到HDMI電纜；
　　*支持480p、576p、720p, 1080i、和1080p分辨率。

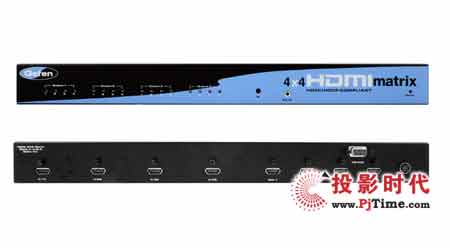

格芬4x4 HDMI矩陣切換器

    型號：EXT-HDMI-444，是一款最新推出的產品，它可將4路HDMI信號源中的任意一路高清晰的分辨率達1080p的視頻信號發送到顯示器。4路輸出使你可以選擇發送高清音頻和視頻信號到4臺顯示器。任意4路信號到任意4臺顯示器的矩陣切換器提供了最大量的功能齊全的整合系統。

    4x4 HDMI切換器減少了您使用只有一個輸入端口時的反復斷開和重復連接的工作。它可以配合HD-DVD播放器、TiVo系統、HT 電腦和衛星機頂盒使用，都可以連接到HDMI顯示器。使用任意顯示器、使用紅外遙控器選擇信號時，每一路信號任意時間都是可用的。

   EXT-HDMI-444 HDMI產品同時支持音頻和視頻信號。

產品性能：

• 在四路信號間任意切換
• 分配四路中的任意信號到四臺HDMI顯示器中的任意一臺
• 支持480p, 720p, 1080i, and 1080p分辨率
• 支持高分辨率視頻－輕松達到美麗的高達1080p的HDTV分辨率
• 分離的紅外遙控器（內置）；RS232控制器
• 全部兼容HDMI1.2
• 兼容HDCP
• 安裝便捷，簡單拆卸

訊維 HDMI矩陣切換器

    應用HDMI的好處是：只需要一條HDMI線，便可以同時傳送影音信號，而不像現在需要多條線材來連接;同時，由于無線進行數/�；蛘吣�/數轉換，能取得更高的音頻和視頻傳輸質量。

    訊維推出的HDMI矩陣切換器 XW-HD804，支持8路HDMI輸入，4路HDMI輸出(鏡像的),8x4 HDMI矩陣切換器切換任意4路帶有多聲道數字音頻的高清視頻信號到4路顯示輸出，支持多種分辨率到1080p。為獲得高清晰的畫質創造了條作，而且由于音頻/視頻采用同一電纜，大大簡化了家庭影院系統的安裝。

產品信息：

• 連接8個不同的HDMI信號輸入源, 4個不同的HDMI接收顯示設備。
• 用戶可以使用8個接收顯示設備選擇任意一個不同的信號輸入源
• 同一時間，4個顯示設備可選擇相同或不同的輸出信號。
• 用戶可以通過遙控或者手動切換信號源。
• 可預先設置信號源輸入順序，智能選擇默認信號源
• 智能跳過處于關機狀態的輸入端口。

性能：

• 輕松地在任意8路HDMI信號間切換4路鏡像的HDMI輸出顯示
• 支持480p，720p，1080i，1080p和1920x1200分辨率
• 額外的數字光纖音頻輸出，提取了HDMI輸入中的音頻信號
• 輕松地連接到多通道的音頻接收設備
• 支持高清視頻，優質、清晰、高達1080p的HDTV分辨率和
• 1920x1200的計算機分辨率可輕松獲得
• 紅外控制（自帶）；可由RS232控制
• 完全支持HDMI1.2
• 兼容HDCP
• 安裝快捷，操作簡單
