快思聰媒體管理系列產品MediaManager應用方案

一、媒體管理系列

    快思聰?shù)腗ediaManagerTM(媒體管理系列產品)真正將AV設備控制、靈活管理、便捷安裝、經濟配線、高質信號切換與傳輸技術整合到一個產品系列中。

    快思聰革新型QuckManagerTM傳輸技術，是媒體整合產品線的核心，將智能墻面/桌面媒體集中到一體化、輕巧的以太網控制系統中。MediaManagerTM (媒體管理系列)包括內置的切換、混音及功放，可以直接連接到局域網，通過快思聰?shù)腞oomViewTM管理軟件，提供靈活的控制。

    設計針對需求，從單個房間到校園范圍的AV房間網絡，MediaManagerTM (媒體管理系列)完全可升級，適合新建系統或現有基礎上需要更新的系統。無論系統設計要求是通過傳統的信號傳輸技術，即用同軸電纜傳輸和切換的信號管理還沒寄是先進的CAT5/UTP信號傳輸技術，Crestron媒體管理產品家族都提供完善的解決方案。

二、媒體管理是什么

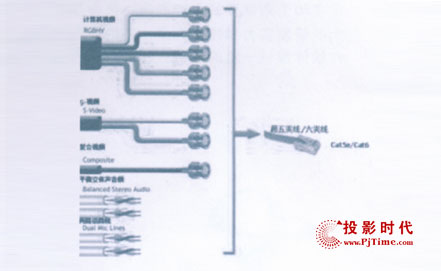

    通過使用QuickManagerTM傳輸系統，MediaManagerTM (媒體管理系列)簡化了控制和安裝的過程，QuickManagerTM系統是一種革新型的信號管理和傳輸方案，它通過超五類雙絞線，將傳輸計算機視頻信號(RGBHV)、視頻信號民(復合及S-video)及音頻(2路編程音頻及2路揚聲器音頻)的功能集中在一起。相對于通過同軸電纜傳輸?shù)膫鹘y(tǒng)方式，使用QuickManagerTM可以大節省安裝和線纜成本，這種方式把8條視頻線和4對音頻線整合到1條單獨的超五類雙絞線中!

    將Cresnet和超五類雙絞線組成一條單獨、靈活的QuickManagerTM線纜，可以連接到任何QuickManagerTM墻成/桌面媒體上。通過QuickManagerTM和快思聰控制處理，實現無縫媒體傳輸和控制，可以建立完整的多媒體網絡系統。

三、QuickManagerTM傳輸

    理解媒體管理(MediaManagerTM)，首先要了解Crestron的新開發的創造性的QuickManagerTM傳輸系統。QuickManagerTM用到Crestron為媒體管理產品線開發的所具有的數碼轉換技術。

    使用QuickManagerTM傳輸系統的Crestron產品，能夠通過CAT5/UTP線發送或接收QuickManagerTM信號。相對于通過同軸電纜傳輸?shù)膫鹘y(tǒng)方式，QuickManagerTM可以大大節省安裝和線纜成本，這種方式把8條視頻線和4對音頻線整合到1條單獨的超五類雙絞線(CAT5e)。

    QuickManagerTM端口通過CAT5/UTP線簡單安裝，能夠同時處理計算機、視頻和音頻信號。媒體管理是面臨今天專門為低造價的控制、布線、切換、用現有的和新的系統來管理之AV會議場所的挑戰專門開發的，它以標準化界面以及管理工具相支持，滿足各種設計領域。當系統變得很復雜，一些緊湊的系統受控制局限性約束，因為媒體管理產品線兼容 SIMPL+TMWindowsR,包括內含的Cresnet,使得任何編程人員完全愜意地增加最重要功能。

四、DHCP和網絡安全

    所有的快思聰2系列以太網控制系統，包括媒體管理系列產品，可以為DHCP(動態主機控制協議和DHS域名系統)提供內置支持，很容易集成到大企業或校園網中。DHCP能夠在組織網絡中自動分配IP地址，這樣一來，每當網絡中有新設備增加或位置有改變時，網絡管理員無需每次都用手動配置IP地址。

    DHCP與DNS設備整合在一起，可允許控制系統擁有容易識別的主機名稱，以便自動譯為數字IP地址。

    支持DHCP只是在網絡中運行系統的挑戰之一，DHCP技術可以將控制系統輕松整合到龐大的網絡中，并確保數據的安全性�，F(xiàn)在大部分AV控制系統都安裝在開放式的、安全性較低的網絡系統中，從世界各地的電腦黑客和其它懷有惡意的用戶有機會損害或破壞系統的正常運行。現在的控制技術比以前更加注重網絡傳輸完整性的需求。

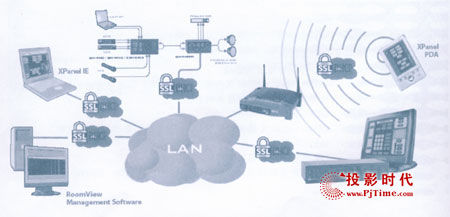

    快思聰2系列系統和SSL-快思聰2系列以太網控制系統是AV行業首次支持內置SSL(Secure SocketsLayer)加密套接字協議層，它是業內的安全保護標準，可以保護敏感的網絡數據�？焖悸斂刂葡到y(tǒng)允許網絡用戶建立SSL連接，從本質上解決了互聯網及其它TCP/IP網絡通訊的問題。通過SSL的動用，用戶可以確信知道通過e-ControlR2連接到控制系統是安全可靠的。

    SSL通過建立一個臨時的共享“密碼”，傳輸終端的設備可以編碼和解碼。在傳輸者和接收者之間的任何人，均無法破解SSL傳輸密碼。SSL使用許可證來驗證設備、瀏覽器和服務器是否安全，就像司機駕駛執照一樣，需要出示以便識別。此外，所有通過加密SSL連接器的數據，通過機械保護來檢測篡改，也就是說，可以自動檢查數據是否被修改或更改。

    通過快思聰功能強大的軟件套裝，包括RoomViewTM管理軟件全套e-ControlR2技術(XpanelIE,Xpanel.EXE,Xpanel PDA)，所有的2系列系統都可以提供安全通信。

五、系統概述

    參考用戶的需求，QM-RMCRX+MC2E是一個對這個系統的很好的解決方案。QM-RMCRX既是一個基于快思聰QuickManagerTM技術的接收器，又能連接任何的控制主機同時它還被設計成用于為本地的投影機及顯示設備提供控制和信號管理。

    額外價值
    ◇ 通過CAT5e能十分容易的布線及傳輸顯示信號
    ◇ 通過監視傳感器及壓力析可以檢測到訪問房間的情況監視設備的安全以防設備的丟失
    ◇ 遠程鎖定投影機或是顯示設備的控制而避免必要的使用即
    ◇ 插即用的特性。所有MediaManagerTM的面板內置了同步視頻傳感功能，快思聰?shù)闹鳈C(jī)能檢測到信號的接入然后自動的完成相關的操作。例如：當AV或計算機信號插入到MediaManagerTM的面板上并且有本地/遠程控制顯示/切換信息給出后，AV矩陣將自動的切換到輸出到連接在投影機的接口上。如檢測到信號沒有接入時，投影機會自動關機從而降低投影機的損耗。
    ◇ 提供麥克混音功能
    ◇ 提供一個帶有幻象電源供電的麥克輸入

六、房間相關設備
    ◇ 單臺投影機或等離子屏
    ◇ 一般的AV設備
    ◇ VGA信號輸入
    ◇ 麥克輸入
    ◇ 墻面板接口
    ◇ 桌面接口
    ◇ 演講臺上的連接器連接到墻面面板
    ◇ 現在的以太網

七、用戶的需求
    ◇ 控制投影機/等離子屏電源的開關
    ◇ 控制投影機/等離子屏AV/PC信號源的切換
    ◇ 系統能夠監視投影機燈泡壽命。如果燈泡借接近使用極限，系統會在燈泡燒壞之前報警
    ◇ 監視系統動作狀態，比如系統電源和A/V設備的開/關狀態
    ◇ 在計算機上使用簡單的控制界面操作
    ◇ 使用簡單的操作流程可控制手提式的顯示裝置(膝上型電腦，數字化視頻光等。)
    ◇ 墻體及演講臺上有可連接的面板
    ◇ 十分容易的展示一些便攜式設備(筆記本電腦，DVD等)
    ◇ 本地和遠程的顯示設備/切換器的控制及本地AV設備的控制(VCR，DVD)
    ◇ 低成本

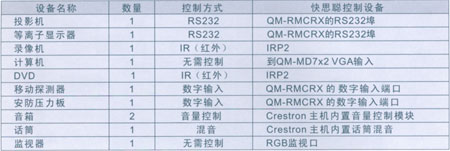

    設備清單：

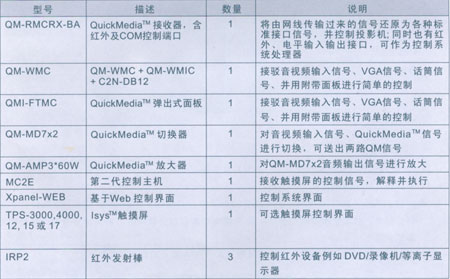

八、產品清單

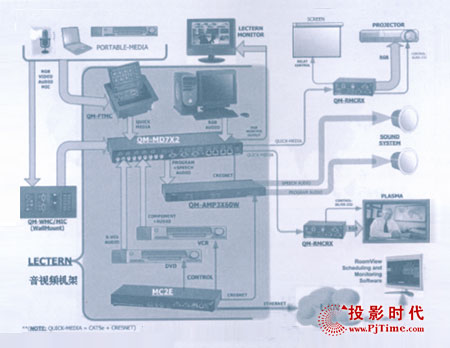

九、系統示意圖
