競業達網合一多媒體中控教室應用方案

項目概況
　　
　　上海大學附屬中學是新建市級高級中學，占地面積180畝，校園總建筑面積57,000平方米；規劃建設42個教學班，學生近2000名，教職工250名。學校位于寶山區，其中教學區由綜合樓、實驗樓（一）（二）、普通教學樓（一）（二）、選修教學樓、報告廳、電化教育樓和藝術樓等組成；生活區由學生宿舍、教師宿舍、食堂和體育館等組成。

　　上大附中校園網的建設要求在先進的計算機網絡基礎上，將音視頻傳輸系統集成到同一個千兆以太網。校園網工程應遵循網絡系統的先進性、成熟性與易管理性、可靠性與安全性以及經濟性的建設原則。此外，學校還提出了公共廣播、有線電視系統的需求。

方案設計

　　針對校方對基礎網絡以及音視頻教學的需求，本系統在基于寬帶以太網實現視音頻傳輸?shù)臉?gòu)架上，充分體現了將計算機局域網、校園雙向電視網和智能校園廣播網三網合一的特點。校園網的整體結構采用千兆主干，百兆交換到桌面的全星型結構；主干連接采用千兆多模光纖，桌面連接采用超五類非屏蔽雙絞線；在傳輸帶寬上滿足有效傳遞語音、圖形、圖像（如VOD點播）等多種媒體信息的功能。

方案特色：

    1. 全數字、三網合一

    上大附中校園網是一個建立在標準快速以太網基礎上，符合標準TCP/IP協議的全數字的計算機局域網、雙向交互電視網、智能校園廣播網三網合一的綜合多媒體校園網。

    2. 高質量、全實時的數字視頻編解碼及網絡傳輸

    針對上大附中我們采用的是基于MPEG2（3M-6M）的碼流視頻格式，圖像質量滿足數字電視廣播級標準。
視頻編碼、傳輸、解碼延遲≤0.5s，對于實現雙向控制電視教學和現場示范教學直播的控制功能，是可以滿足要求的。

    3. 全硬件、自適應、免維護

    系統中的編碼器、教室終端設備均為全硬件結構，內嵌式操作系統，因此系統具有自適應和免維護的特點。

    4. 面向應用、面向教學的功能設計

    系統設計在滿足技術先進性的同時，堅持面向應用、面向教學的功能設計原則。教室智能終端能夠接駁TV、數字投影機、有源音箱、麥克風、實物展示臺、CCD攝像頭、紅外報警器等教學設備，并可實現有線電視、雙向電視教學、VOD點播、課件點播、教學評估、圖文電視、有線廣播等功能。另外，智能終端具備的交互式圖文界面功能也使網絡環境下現代教學手段操作家電化。

    5. 獨具特色的視音頻系統網管功能

    系統采用自行開發，獨具特色的集中網管，對系統內的視音頻設備、編碼器、教室智能終端等設備進行智能化動態配置與管理；同時可對IP地址進行智能動態分配。
方案實現的功能包括：

1．智能化電視廣播
2．雙向交互電視教學
3．VOD視頻課件點播
4．AOD音頻課件點播
5．多媒體課件點播及計算機輔助教學
6．上網瀏覽
7．教學評估、示范教學
8．智能化的全數字校園有線廣播
9．OSD，畫中畫功能
10.多種設備接入，高分辨率輸出

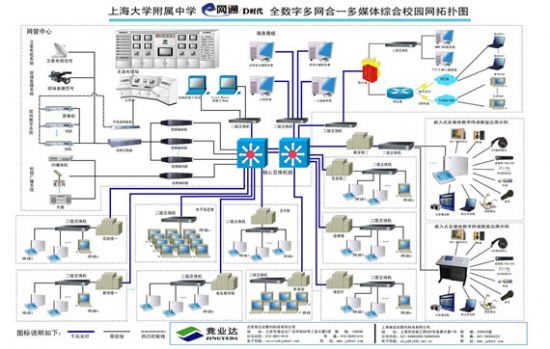

拓?fù)浣Y(jié)構
