GQY 80英寸智能雙燈SXGA+拼接屏顯示系統

    在日前舉行的2006 ISC展覽會上，GQY展示了一款80英寸智能雙燈SXGA＋高分辨率大屏幕顯示系統，該系統融合了GQY從投影機引擎、投影屏幕、圖像處理器、到系統軟件等的最新開發技術。

    GQY 80英寸智能雙燈SXGA+大屏幕顯示系統是為了更好地滿足了高端客戶的需要而推出的，該投影單元具備大面積、高分辨率、高亮度、高對比度、高均勻性等特點。智能雙燈既可實現雙燈同時工作，也可實現單燈智能備份功能，結合GQY獨有的IPAL內置圖像處理技術，使系統具有極高的可靠性和穩定性。配合超寬帶總線IPW6500網絡圖像處理器完美處理目前所有的信號源，GQY開發的網絡圖像處理技術及WEB管理軟件使用戶對大屏幕的操作更加得心應手。

　　GQY大屏幕顯示系統簡介：

    GQY大屏幕顯示系統＝優質的硬件系統＋一流的拼接工藝＋強大的系統軟件

  　投影機特點

　　全新推出的80英寸智能雙燈SXGA＋高分辨率大屏幕顯示系統，采用了GQY DDSP-80 DLP投影機，該投影機具有以下特點：

    （1）采用TI最新的0.95" SXGA+（1400X1050）DMD芯片，該芯片采用DarkChip2和DynamicBlack技術，有效提高了對比度，增加了色彩深度和圖像銳度。該款投影機實測對比度可達2000：1；

    （2）采用優質短焦鏡頭，使整個拼接更加精確無誤；

    （3）智能雙燈系統既可實現雙燈同時工作，也可實現單燈智能備份功能。在單燈工作模式下若工作燈泡故障則后備燈泡立即啟動，在很大程度上提高了投影單元的穩定性及可靠性；

    （4）物理顯示分辨率為1400×1050，工作分辨率可達1920×1200，像數采樣頻率最高可達 250MHz；

    （5）雙燈模式工作時最大光輸出亮度為1250ANSI流明，單燈時最大光輸出亮度為850ANSI流明。光源壽命大于6000小時，亮度均勻性≥95％；

    （6）燈泡智能化控制管理：燈泡輸出功率100瓦到120瓦連續可調，具有自動補償燈泡亮度衰減的功能，使大屏幕顯示效果在較長時間內保持良好的一致性。投影機具備燈泡用時統計功能，通過控制軟件使用戶隨時了解當前燈泡使用情況；

    （7）色彩灰度等級達10bit/色，彩色種類達到1G；

    （8）投影機具有專用調整電路，包括對比度，亮度調整電路、色彩補償電路、RGB三原色調整電路、亮暗平衡調整電路、以及光源的色彩伽瑪矯正，色溫的選擇等，RGB三基色調節精度高達14bit，結合功能強大全面的專用控制軟件，能確保整屏的亮度、色彩、對比度一致；

    （9）內置圖像處理功能：通過投影機內置圖像處理模塊，不需任何外置圖像處理設備便可對圖像進行任意倍數的放大和定位選擇顯示，直接顯示高質量的計算機圖形或視頻圖像；

    （10）信號自動識別與顯示：能夠自動識別和高質量顯示所輸入的任何一種視頻/計算機信號，并且根據信號的不同分辨率、刷新頻率，制式等信息，自動調整多屏拼接參數，完成畫面的正確拼接，無需用戶設置；

    （11）視頻圖像增強（VE）技術：利用卷積運算將視頻信號轉換成高分辨率顯示，使圖像畫面更清晰穩定，圖像對比度、色彩度、層次感、輪廓性更趨理想；

    （12）具有完善的自檢功能：投影機不僅能通過面板顯示對投影機主要部件進行故障告警，同時也能通過系統控制軟件隨時讓用戶了解投影機的使用情況。

    屏幕特點

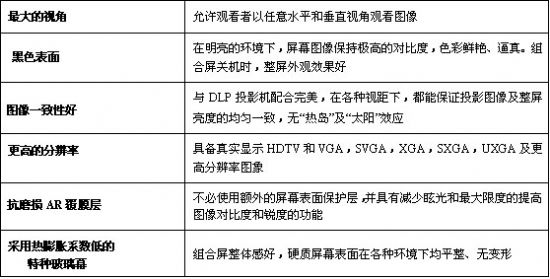

    80英寸智能雙燈SXGA＋大屏幕顯示系統采用80英寸玻璃屏，接合GQY先進的拼接工藝，屏幕在實際使用中具有極佳效果。該屏幕具有高對比度、高分辨率、寬視角、抗環境光、無亮條效應和邊角無重影等特點。

   　網絡圖像處理器特點

    IPW6500是GQY公司2006年全新推出網絡圖象處理器，實現了高度的可靠性和靈活性。具備以下特點：

    （1） 基于64位PCI總線，雙CPU結構，獨立視頻和RGB總線結構；

    （2） 每通道可達32M顯存，獨立外接信號通道帶寬可達2G以上；

    （3） 輸出通道分辨率支持從640X480到1600X1200；

    （4） 多達16路實時RGB/DVI和128路實時視頻信號輸入；

    （5） 每一單屏可同時開設視頻或計算機活動圖像窗口，且窗口數量不受限制；

    （6） 兼容模擬RGB及DVI標準數字信號輸出；

    （7） 開放式的系統結構，支持TCP/IP網絡協議和Windows 系列、UNIX、LINUX等操作系統。

    （8） RGB / 視頻信 / DVI / 網絡信號可全屏任意開窗顯示、縮放大小、跨屏漫游移動、互相疊加覆蓋；

    （9） 支持流媒體輸入；

    （10） 可實現網絡實時抓屏及底層傳輸方式；

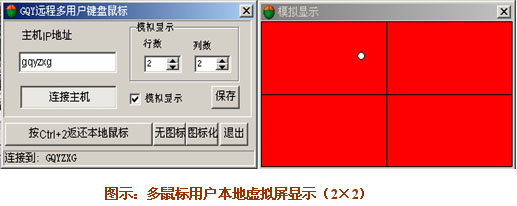

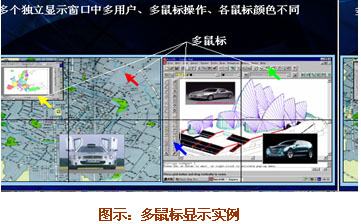

    （11） 可同時支持網上64名用戶在大屏幕上擁有各自的獨立操作鼠標，且用戶鼠標的形狀、大小、顏色均可任意設定，具體可參照下圖：

    （12） 網絡化遠程控制：網上多名操作員能同時在自己的計算機通過網絡遠程控制軟件對大屏幕圖像進行控制管理；

    （13） 處理器電源及主要部件冗余配置，具備工作的高可靠性和高穩定性。

    系統軟件特點

    （1） IPAL內置處理系統能在沒有外置圖象處理器情況下能同時對多路不同視頻或計算機信號以不同的組合在大屏幕上實時顯示，采用GQY 獨有的IPAL技術使系統不受外接切換矩陣大小及輸出排列的限制。在實際應用中，當外接矩陣與內置處理器連路出現故障時，只需通過軟件設置即可排除故障，充分確保了系統冗余。

    （2） 自動平衡調節技術：能確保整個大屏象一個單屏一樣調節亮度、對比度、色溫等參數，而不會破壞整個大屏的色平衡。

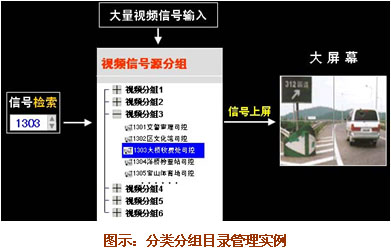

    （3） 采用分類分組目錄管理大規模的信號輸入：面對成千上萬的輸入信號，能任意創建目錄對其進分類管理，使其一目了然，并能對輸入信號進行快速自動檢索，實現信號直接上屏顯示及對其參數的調節。

    （4） 能任意編輯大屏幕的顯示狀態，能對大屏幕顯示的狀態（包括不同輸入信號的組合，信號參數，屏幕調節參數，及周邊設備狀態）進行記憶，制作所需預案（效果）并存儲不同的顯示模式（可達到500條）。在實際應用中，調出預先設定的各種圖像顯示模式，就可顯示所需的組合畫面；

    （5） 效果調用功能：可將保存在效果條中的不同顯示預案調用出來，支持全屏調用和選定部分屏幕局部調用。

    （6） 采用內部網絡連路控制方式，使系統能協調地處理多個外置處理器、投影機的內置處理器及周邊設備的工作狀態，使用戶只需一鍵實現他們所需的顯示狀態。

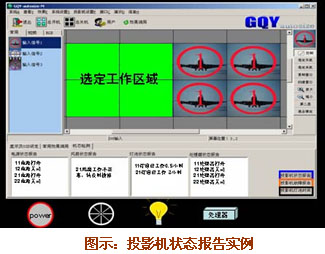

    （7） 智能管理投影機狀態報告：能自動讀取投影機關鍵部件（燈泡，風扇，處理芯片等的狀態）及其統計數據（燈泡時間等）。

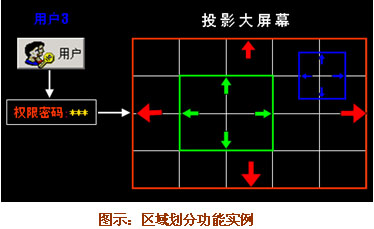

    （8） 區域劃分功能：管理員可根據局域網上用戶按不同的權限，連接64個不同顏色的放大鼠標,并可限制其操作范圍。

    （9） 視頻多畫面預覽功能：視頻預瀏覽能可以實現多畫面(1、4、9、16畫面可選)預覽，多畫面的信號源可隨時切換，多畫面中的每一畫面可隨時通過點擊預覽畫面直接送入大屏幕顯示。

    （10） 為第三方系統集成提供功能強大的網絡及串口接口，用戶完全可通過第三方系統向大屏幕向大屏幕系統發出指令，實現對大屏幕的各種顯示控制。

    （11） 能同時提供SERVER/CLIENT 及WEB服務器控制方式。

    （12） NED網絡拓展上屏方式，可以把用戶工作站上顯示的內容通過NED網絡拓展到拼接大屏幕的任一指定區域，充分靈活共享大屏幕高分辨率的優點。

    經過GQY和業內同行的共同努力，拼接大屏幕已在各行業得到了廣泛的認可和應用，隨著每年新技術的推出，該領域未來仍有廣闊的開拓空間，GQY 80英寸智能雙燈SXGA＋大屏幕顯示系統憑著其先進技術、完善功能、穩定性能等特點必定會受具備高端需求客戶的青睞，堅持發展高端產品是GQY和業內同行始終不一的經營理念。
