大屏幕顯示墻在公路監控的應用

    隨著中國經濟的快速增長，對高速公路路網的建設和管理也提出了新的要求，對于專業的高速公路專業集成商而言，對于新技術的了解和應用越來越廣泛，也迫切需要各個廠家能夠不斷提供一種真正滿足需要的產品。

    在高速公路監控中，通常會對特大橋，隧道，多霧地段，交通樞紐，高架橋等特殊路段采用閉路電視監控，首先利用現場的攝像頭采集視頻信號，然后通過光纖將信號送到中央矩陣，再由控制系統調用需要的信號，將其顯示在各個顯示器上。這種方式主要有以下局限性：

    1．每個顯示器對應一路信號，由于多數顯示器采用LCD或CRT，亮度不足，位于后排的操作人員無法觀看到清晰的圖像；

    2．每個顯示器只接收從矩陣傳送過來的視頻信號，若要顯示單臺PC或網絡信號，切換較為復雜，有些系統還需要增加其他硬件設備，如網絡視頻矩陣等；

    3．無法跨屏顯示和局部放大，當處理交通事故等突發事件時無法共享相關信息，不便于快速?zèng)Q策，達不到快速疏導交通的要求；

    4．當需要顯示多路信號時，所占用空間比較大。

    基于以上種種局限性，人們渴望能有一種新的顯示系統來滿足其要求。

    艾恩(ACCUON)公司是一家高技術導向的中美合資光電公司，可以根據不同的應用需求提供完整的大屏幕解決方案，而海特天高公司作為國內著名高速公路監控整體方案解決商，也一直尋求一種新的整體顯示方案供應商，經過雙方的共同努力，終于成功地將艾恩(ACCUON)公司的整體顯示方案和海特天高公司的監控方案相結合， 應用到廣州東南西環高速公路監控系統中，該系統主要有以下特點：

    1．采用了2X4 60寸大屏幕拼接系統，采用美國TI公司的DMD 芯片，艾恩(ACCUON)專業級的結構設計和具有自主知識產權的DLP光學引擎，完全滿足24/7長期運行要求；

    2．采用的RGB/視頻并行處理技術, 是當今投影拼接墻領域最先進的信號處理方式，其對RGB、視頻信號的處理為全硬件方式，在顯著提高RGB/視頻圖像顯示效果的同時，解決了外置網絡圖像處理器RGB插入方式RGB信號顯示不實時的問題。RGB/視頻并行處理方式可以完全獨立于外置網絡圖像處理器，也能和外置網絡圖相處理器結合同時工作，使信號處理真正互為冗余備份,滿足同時顯示大量監控點的要求

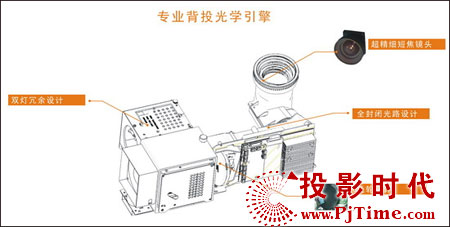

    3． 燈泡壽命長達6000小時，運營成本極低，同時針對一些重要場合的應用要求，如處理交通事故，或者上級領導指導參觀等不允許黑屏的場合，艾恩(ACCUON)還提供可選雙燈模塊，滿足用戶特殊需求；其設計原理為在機器中采用了兩個UHP燈泡，兩個燈泡既可以同時工作，也可以單獨工作。其結構示意圖如下：

雙燈切換工作方式具有以下優點：

A、保證重要情況下的穩定使用

    由于一般用戶無法正確估計燈泡的使用時間，并且燈泡損壞具有不確定性，而燈泡的損壞往往可能造成在重要會議,應急指揮,重要監控情況下投影顯示單元的黑屏現象。雙燈冗余備份系統在這種情況下就非常好的解決了這個問題，在短短的幾秒鐘內，系統就可將備份燈泡替換到光輸出位置，保證投影顯示墻的不間斷穩定工作。

B、有效減少維護成本

    燈泡是投影顯示墻中的易耗品。燈泡的定期更換是投影顯示墻中的重點內容。雙燈備份在很大的程度上縮短了更換燈泡從報修到完成的一個周期，可以在不影響用戶正常使用的情況下進行壞燈的更換。從而有效減少了客戶維護的成本。燈泡的交替使用實際延長了單個燈泡的使用壽命，可以有效的提高燈泡的使用壽命10%-15%，間接降低了使用成本。

    4． 該系統具有局部放大，跨屏漫游以及透明疊加等功能；當處理交通事故或?qū)嵭胁糠致范谓煌ü苤茣r(shí)，該功能大大提高了工作效率。

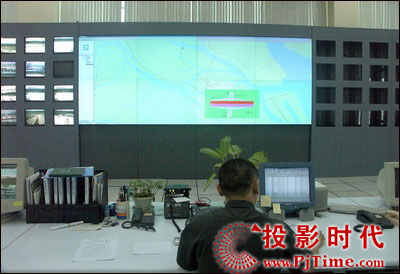

下圖為ACCUON與-海特天高公司的合作案例圖片：

    自2003年?yáng)|南西環高速公路一期路段啟用該路網監控系統以來，運行效果相當不錯，不僅增強了高速公路的運行速度和行車安全性，創造了較好的經濟效益和社會效益，也使得該路段的管理水平上了一個新臺階。經過兩年多的運行，極大的提高了用戶對該路段的監管效率，并準備在全線進行推廣。
